Замена динамиков HP Elite x2 1012 G2

Перед началом убедитесь, что устройство выключено.

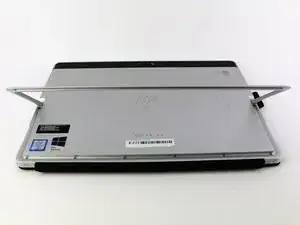

Разместите устройство так, чтобы задняя панель была обращена к Вам, а подставка — поднята.

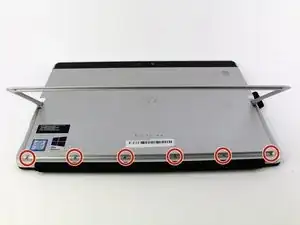

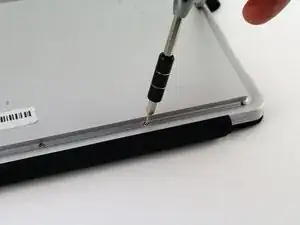

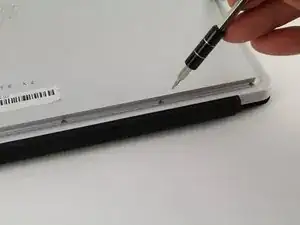

Снимите шесть винтов Torx T5 длиной 3 мм под подставкой.

Переверните устройство так, чтобы экран был обращён к Вам.

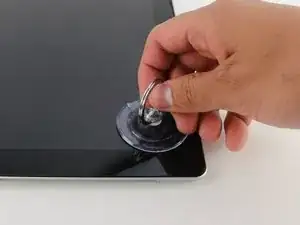

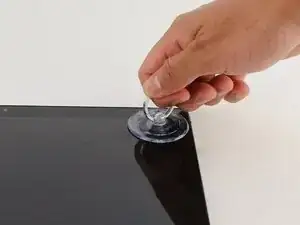

Плотно присоедините присоску к одному из углов экрана.

Осторожно поднимите до появления зазора между экраном и корпусом.

Повторите этот процесс для всех четырёх углов.

При обратной сборке некоторые защёлки/кромки могут не защёлкиваться даже при значительном усилии. Чтобы исправить это, приподнимите кромку, переместите присоску ближе к центру экрана и слегка потяните её вверх, одновременно нажимая край экрана вниз. Кромка должна правильно вошла в корпус.

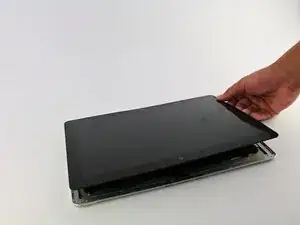

Поднимите экран и снимите его с устройства.

Сначала подденьте каждый угол, иначе вы можете повредить или потрескать экран.

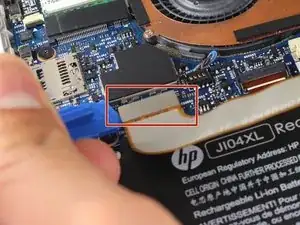

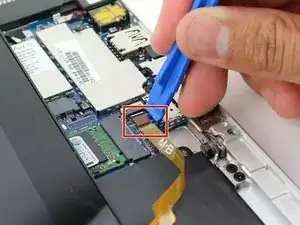

Снимите два разъёма на задней стороне экрана, приподняв защёлки разъёмов на материнской плате пластиковой монтажной лопаткой и аккуратно потянув.

Снимите экран, аккуратно приподняв его с устройства.

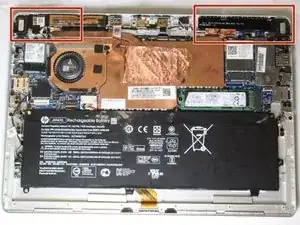

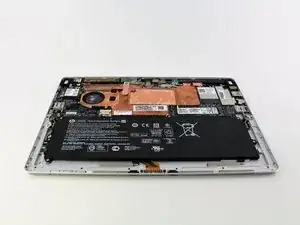

Определите расположение динамиков.

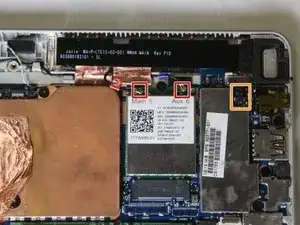

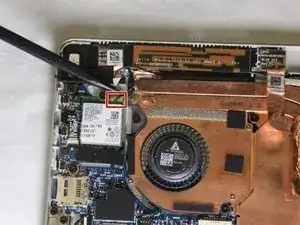

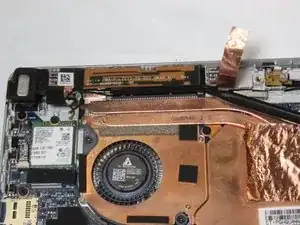

Отсоедините антенные разъёмы как от модуля Wi‑Fi, так и от беспроводного сотового M.2 модуля.

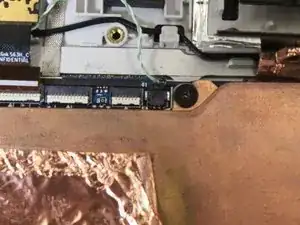

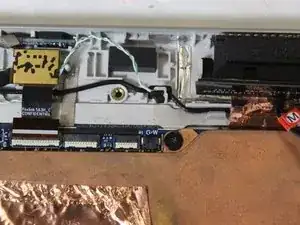

Осторожно вытяните чёрный и красный провода из разъёма на материнской плате.

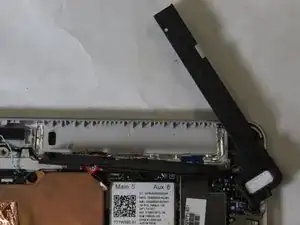

С помощью монтажной лопатки извлеките динамики из корпуса.

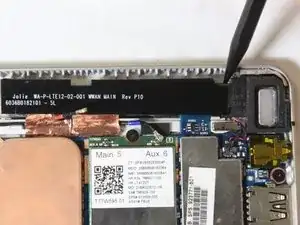

У правого динамика необходимо снять чёрный антенный элемент, прежде чем получить доступ к динамику.

Теперь снимите зелёный и белый провода с дорожки для укладки кабелей — динамики будут полностью сняты с устройства.
