Замена сканера отпечатков пальцев HP Elite X2 1013 G3

Переверните устройство так, чтобы основание было направлено к потолку.

Поднимите подставку планшета.

Снимите четыре винта 2 мм с планшета с помощью отвертки T5 Torx.

Переверните планшет экраном вверх.

Установите присоску в центр экрана и медленно приподнимите экран до угла 30 градусов, начиная с аккуратного поддёма снизу.

Не поднимайте экран более чем на 30 градусов. Сначала необходимо отключить дополнительные внутренние компоненты.

Приподняв экран под углом 30 градусов, аккуратно отсоедините жёлтый ленточный кабель на конце, подключённом к экрану.

Аккуратно отсоедините оранжевый ленточный кабель на конце, подключённом к нижней панели.

Снимите экран с планшета.

Используйте отвертку Phillips #00, чтобы снять шесть винтов 2 мм.

Аккуратно отсоедините два разъёма.

Поднимите аккумулятор и извлеките его из посадочного места.

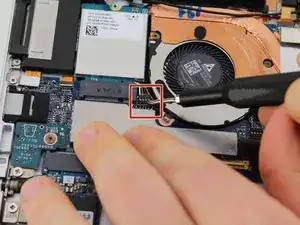

Отсоедините разъём от материнской платы пальцами.

Отвертка используется только в качестве указательного инструмента. Никогда не пытайтесь использовать отвертку для поддёма компонентов.

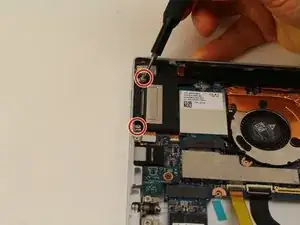

Снимите два крепёжных винта 2 мм модуля динамика/антенны с помощью отвертки Phillips #00.

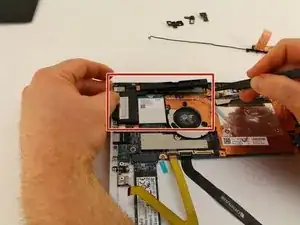

Используйте лопатку, чтобы аккуратно отжать левый чёрный пластиковый модуль динамика/антенны от рамки, как показано на фото. Начните с подъёма правой стороны модуля, затем медленно продвигайтесь вниз по модулю в направлении вправо.

Лёгкий треск, который вы услышите, — это звук пластиковых защёлок.

Мы сняли другие периферийные устройства с рамки, чтобы полностью отодвинуть модуль динамика/антенны для фотосъёмки. Вам не потребуется делать это, чтобы заменить только сканер отпечатков.

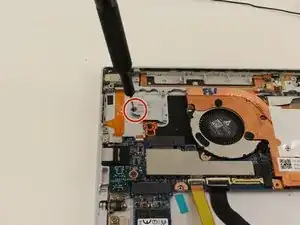

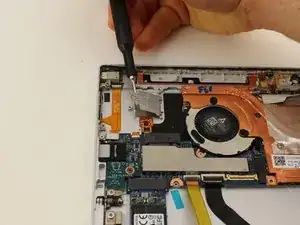

Снимите винт крепления кронштейна 2 мм с рамки с помощью отвертки Phillips #00.

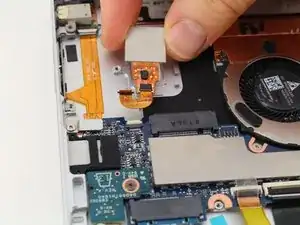

Поднимите кронштейн и отложите в сторону.

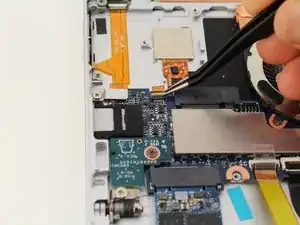

Откройте зажим ленточного кабеля и вытащите кабель.

Вам могут понадобиться пинцет, чтобы выдвинуть ленточный кабель из зажима.

Извлеките сканер отпечатков.
