Замена сенсорного экрана Asus VivoTab Smart Digitizer

Планшеты

В этом руководстве показано, как разобрать устройство и заменить сенсорный экран.

Будьте осторожны, чтобы не запачкать и не поцарапать экран во время замены.

Шаг 1

Выключите устройство перед началом разборки.

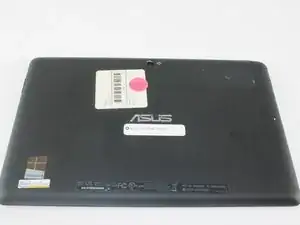

Положите устройство экраном вниз на ровную поверхность.

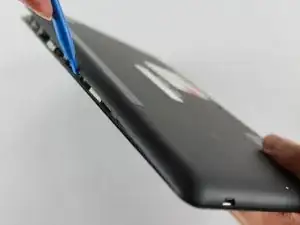

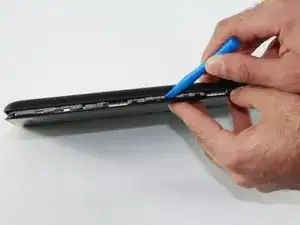

Снимите заднюю панель с помощью пластикового инструмента, проведя инструментом по краю панели.

Шаг 2

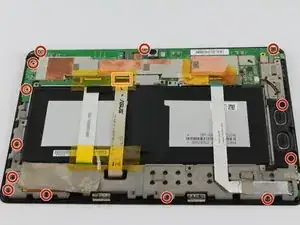

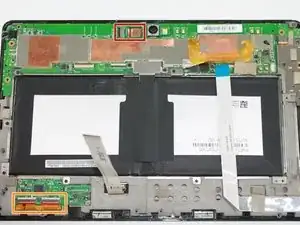

Удалите тринадцать винтов Philips #00 длиной 3.7 мм.

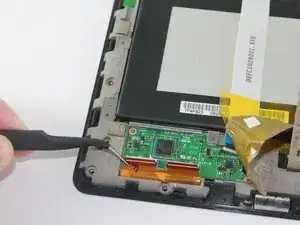

Отключите красный шлейф от устройства, приподняв его. Это можно сделать руками или пинцетом.

Шлейфы хрупкие. Будьте осторожны, чтобы не повредить шлейф при их снятии.

Шаг 3

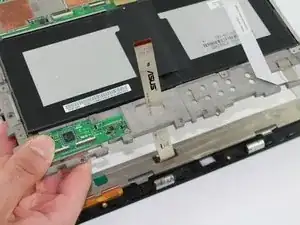

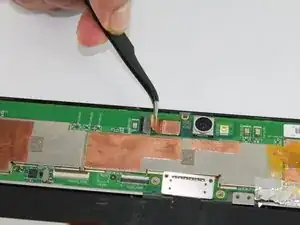

Отключите шлейф камеры, вытянув его с помощью пинцета.

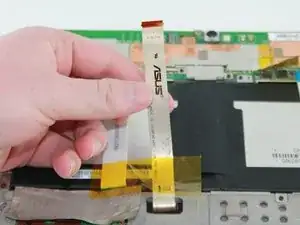

Отключите двойной шлейф от устройства, вытянув его с помощью пинцета.

Шлейфы хрупкие. Будьте осторожны, чтобы не порвать и не повредить шлейфы при их снятии с устройства.

Шаг 4

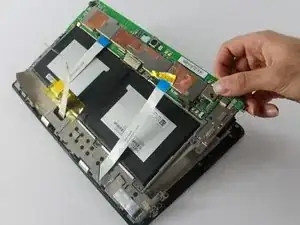

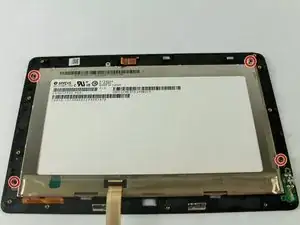

Осторожно поднимите внутреннюю основу устройства от экрана, пропуская шлейфы через прорези.

Обязательно снимите скотч над правым шлейфом (не показан здесь) и протяните его через рамку, как тот, что в середине. Если не снять скотч, шлейф может порваться, что может повредить зарядную плату.

Шлейфы хрупкие. Будьте осторожны, чтобы не повредить шлейфы при снятии основы устройства.
