Замена сопутствующей платы дисплея Amazon Fire HDX 8.9" 4-го поколения

Убедитесь, что устройство выключено.

Надёжно удерживая устройство, вставьте пластиковую отвёртку между защитной крышкой динамика и корпусом. Затем подденьте крышку, чтобы отделить её от устройства.

Затем начните аккуратно поддевать пластиковую крышку пластиковой отвёрткой.

Крышка приклеена, поэтому может потребоваться усилие.

Следите за тем, чтобы ничем не повредить пластик.

Когда под крышку можно будет просунуть палец, начните двигать палец по краю крышки, одновременно поддевая её.

Дойдя до конца пластиковой крышки, вы сможете полностью снять её с устройства.

Используйте отвёртку T5, чтобы вывернуть четыре винта T5 длиной 3,5 мм, расположенные в верхней части устройства, где ранее находилась чёрная пластиковая накладка.

Ослабьте два прозрачных пластиковых фиксатора в верхней части устройства рядом с динамиком с помощью лопатки.

Просто нажмите на фиксатор кончиком лопатки.

Нажимайте аккуратно, чтобы не повредить фиксаторы.

Вставьте пластиковую отвёртку между экраном и корпусом устройства, одновременно удерживая фиксатор открытым (как в шаге 4).

Поддевайте экран очень аккуратно, чтобы не разбить стекло

Начните снимать экран от места, где была удалена чёрная пластиковая накладка, и проводите инструментом по периметру корпуса. Будут слышны щелчки фиксаторов по бокам, которые при этом освобождаются.

Теперь Amazon Fire можно открыть, при этом два гибких кабеля у основания остаются подключёнными

Теперь необходимо отключить два гибких кабеля, соединённых с модулем экрана и корпусом устройства.

Кабель, описанный на шаге 8, выделен оранжевым цветом.

Сначала поверните устройство на 90 градусов против часовой стрелки.

Вставьте лопатку или пластиковую отвёртку под чёрную защёлку разъёма большего размера и поднимите её.

Вытяните кабель из разъёма и поднимите его вверх.

Поверните устройство на 180 градусов.

Повторите шаг 7 для разъёма меньшего гибкого кабеля.

Модуль экрана теперь снят и может быть заменён.

Теперь можно снять сопутствующую плату дисплея.

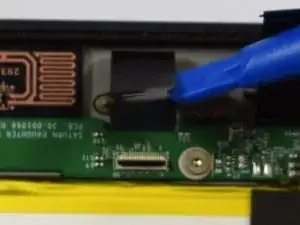

Начните с отключения единственного гибкого кабеля, подключённого к плате.

Поверните устройство на 180 градусов.

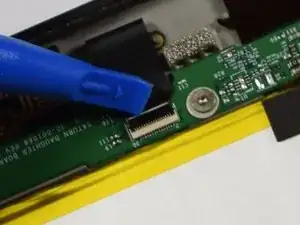

Пластиковой отвёрткой поднимите чёрную защёлку разъёма вверх.

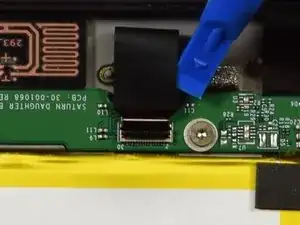

Вытяните гибкий кабель вверх и наружу.

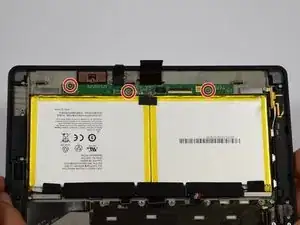

Отвёрткой T5 выверните три винта T5 длиной 2 мм, которыми сопутствующая плата крепится к устройству.

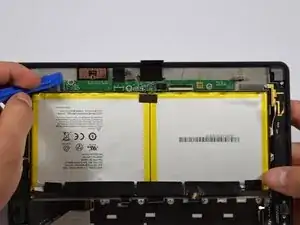

Пластиковой отвёрткой поднимите плату от корпуса устройства.

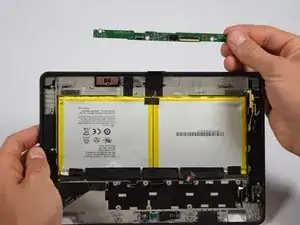

Сопутствующая плата полностью удалена и может быть заменена.
