Замена фронтальной камеры Amazon Fire HDX 8.9" 4-го поколения

Убедитесь, что устройство выключено.

Держите устройство крепко, вставьте пластиковый инструмент для открытия между боковой крышкой динамика и устройством. Затем поднимите, чтобы отделить его от устройства.

Затем начните осторожно поддевать пластиковую крышку с помощью пластиковой лопатки.

Задняя часть соединена с помощью клея, поэтому может потребоваться сила.

Будьте осторожны, чтобы не повредить пластик.

Когда вы сможете поддеть крышку пальцем, начните проводить пальцем вдоль крышки, одновременно поднимая ее.

Когда вы доберетесь до конца пластиковой крышки, вы сможете полностью удалить ее с устройства.

Используйте отвертку T5, чтобы удалить четыре винта T5 длиной 3,5 мм на верхней части устройства, где находилась черная пластиковая отделка.

Освободите два прозрачных пластиковых зажима на верхней части устройства рядом с динамиком, используя лопатку.

Просто нажмите на зажим кончиком лопатки.

Нажимайте слабо, чтобы не повредить зажимы.

Используйте пластиковый инструмент для открытия, чтобы вставить его между экраном и устройством, одновременно удерживая открытым зажим из шага 4.

Поддевайте экран очень осторожно, чтобы не треснуть стекло.

Начните снимать экран с места, где была удалена черная пластиковая отделка, и обрабатывайте инструментом по краям устройства. Вы услышите небольшие щелчки от освобождающихся зажимов.

Теперь Amazon Fire можно открыть, при этом два гнезда подключения находятся внизу, все еще соединены.

Теперь нам нужно удалить два шлейфа, прикрепленных к сборке экрана и корпусу устройства.

Кабель, упомянутый в шаге 8, выделен оранжевым цветом.

Сначала поверните устройство на 90 градусов против часовой стрелки.

Вставьте лопатку или пластиковый инструмент под черный флап одной большой разъема и поднимите.

Вытяните шлейф из разъема и поднимите его.

Поверните устройство на 180 градусов.

Повторите шаг 7 для подключения меньшего шлейфа.

Сборка экрана теперь удалена и может быть заменена.

Ориентируйте устройство, поворачивая корпус на 90 градусов по часовой стрелке.

Снимите черную ленту, закрывающую основные соединения аккумулятора.

Используйте лопатку, чтобы поднять и отсоединить разъем аккумулятора.

Найдите круглый золотой разъем слева от подключения аккумулятора.

Используйте лопатку, чтобы поднять его с материнской платы.

Теперь используйте пластиковый инструмент, чтобы поднять черный флап прямо над золотым разъемом.

Вытяните шлейф.

Эта процедура будет выполнена для всех шлейфов, указанных далее.

Найдите третий зажим в верхней центральной части устройства, выше от первого разъема аккумулятора.

Следуйте той же процедуре из предыдущего шага.

Поднимите черный флап и вытяните, чтобы освободить шлейф.

Найдите белую вкладку справа и поднимите ее с помощью пластикового инструмента.

Поверните устройство на 90 градусов по часовой стрелке.

Используйте лопатку, чтобы поднять узкий черный шлейф и переместить его влево, чтобы не мешал.

Теперь вам нужно поднять сборку задней камеры, которая закрывает конец медной полосы.

Как только вы увидите острый угол медной полосы, используйте лопатку, чтобы поднять ее с корпуса камеры. Под полосой будет еще одно соединение, закрытое небольшим куском черной ленты. Следуйте шагам из шага 5, чтобы удалить кабель из этого соединения.

Используйте пластиковый инструмент, чтобы отключить разъем ZIF, подняв черный зажим.

Используйте пластиковый инструмент для открывания, чтобы отсоединить ZIF разъем, подняв черную защелку.

Используйте пластиковый инструмент для открывания, чтобы отсоединить ZIF разъем, подняв черную защелку.

Используя отвертку T5, удалите девять винтов T5 длиной 1.5 мм, крепящих материнскую плату к корпусу.

Когда все винты будут удалены, используйте пластиковый инструмент для открывания, чтобы поднять материнскую плату с корпуса.

Материнская плата полностью удалена.

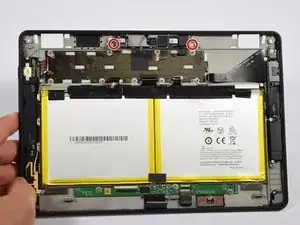

Уберите два винта T5 длиной 2.5 мм.

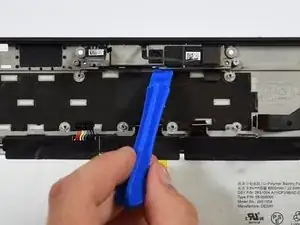

С помощью пластикового инструмента для открывания частично приподнимите сборку камеры.

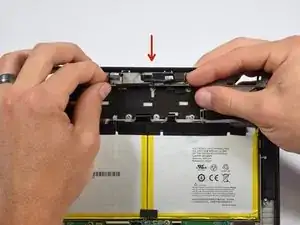

Тяните сборку вниз, чтобы удалить её из корпуса.

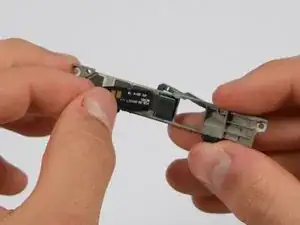

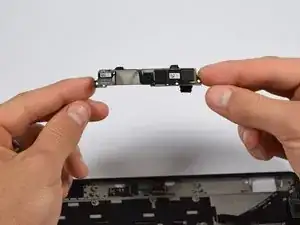

Переверните корпус камеры, чтобы получить доступ к фронтальной камере.

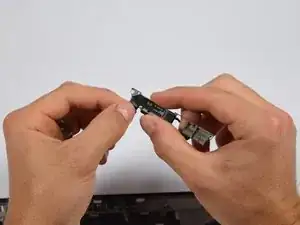

Осторожно поднимите черный кабель, чтобы удалить камеру из сборки.

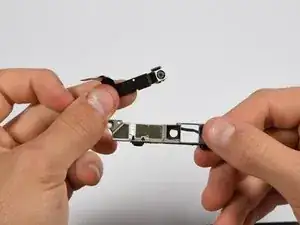

Фронтальная камера теперь полностью удалена и может быть заменена.
