Замена материнской платы Amazon Fire HDX 8.9" 4-го поколения

Убедитесь, что устройство выключено.

Плотно удерживая устройство, вставьте пластиковый инструмент для открытия между крышкой динамика и корпусом. Затем подденьте, чтобы отделить её от корпуса.

Далее аккуратно подденьте пластиковую крышку пластиковым инструментом для открытия.

Задняя часть соединена на клей, поэтому может потребоваться усилие.

Будьте осторожны, чтобы не повредить пластик.

Как только под крышку поместится палец, начните скользить пальцем вниз по крышке, одновременно поддёргивая её вверх.

Когда вы дойдёте до конца пластиковой крышки, вы сможете полностью снять её с устройства.

Используйте отвертку T5, чтобы вынуть четыре винта T5 длиной 3,5 мм в верхней части устройства, где находилась чёрная пластиковая отделка.

Освободите два прозрачных пластиковых фиксатора в верхней части устройства рядом с динамиком с помощью лопатки.

Просто надавите лопаткой на фиксатор.

Нажимайте аккуратно, чтобы не повредить фиксаторы.

Вставьте пластиковый инструмент для открытия между экраном и корпусом, одновременно удерживая открытый фиксатор из шага 4.

Поддёргивайте экран очень осторожно, чтобы не треснуло стекло

Начните снимать экран от места, где была снята чёрная пластиковая отделка, и проведите инструментом вокруг боков корпуса. Вы услышите небольшие щелчки при освобождении боковых фиксаторов.

Теперь Amazon Fire можно раскрыть; два гибких кабеля у основания остаются подключёнными.

Теперь нам нужно отсоединить два гибких кабеля, соединяющих сборку экрана и корпус устройства.

Кабель, рассматриваемый в шаге 8, выделен оранжевым.

Сначала поверните устройство на 90 градусов против часовой стрелки.

Подденьте лопаткой или пластиковым инструментом для открытия чёрный язычок большего разъёма и поднимите его.

Вытяните шлейф из разъёма и поднимите его вверх.

Поверните устройство на 180 градусов.

Повторите шаг 7 для меньшего гибкого кабеля.

Сборка экрана теперь снята и может быть заменена.

Ориентируйте устройство, повернув корпус на 90 градусов по часовой стрелке.

Снимите чёрную ленту, закрывающую основное питание аккумулятора.

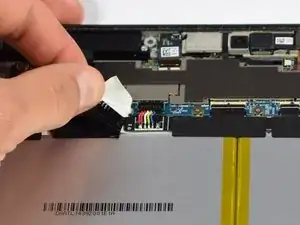

С помощью лопатки подденьте и освободите разъём аккумулятора.

Найдите круглую золотую клемму слева от разъёма аккумулятора.

Используйте лопатку, чтобы поддеть её и поднять с материнской платы.

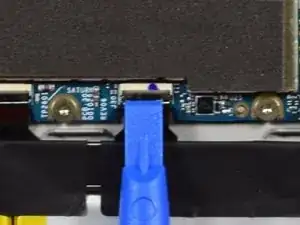

Теперь с помощью пластикового инструмента для открытия поднимите чёрный язычок непосредственно над золотой клеммой.

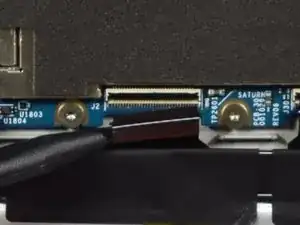

Вытяните гибкий кабель.

Эта процедура будет применяться ко всем отмеченным гибким кабелям.

Найдите третий фиксатор в верхней центральной части устройства, выше первого разъёма аккумулятора.

Повторите ту же процедуру из предыдущего шага.

Поднимите чёрный язычок и вытяните гибкий кабель для отсоединения.

Найдите белую защёлку справа и откиньте её вверх с помощью пластикового инструмента для открытия.

Поверните устройство на 90 градусов по часовой стрелке.

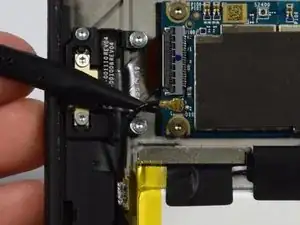

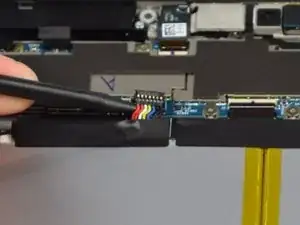

С помощью лопатки вытяните узкий чёрный кабель вверх и уберите его влево, чтобы он не мешал.

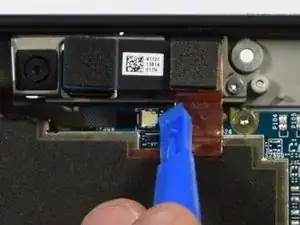

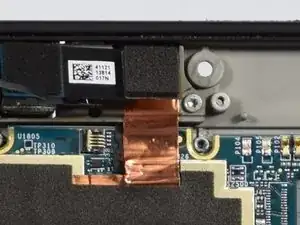

Теперь вам нужно поднять модуль задней камеры, который закрывает конец медной ленты.

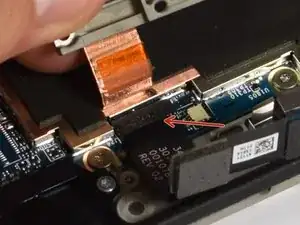

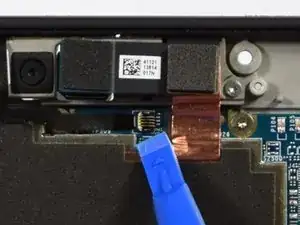

Как только вы увидите острый край медной ленты, используйте лопатку, чтобы приподнять её с корпуса камеры. Под лентой будет ещё одна крышка разъёма в виде маленького куска чёрной ленты. Следуйте шагам из шага 5, чтобы отсоединить кабель от этого разъёма.

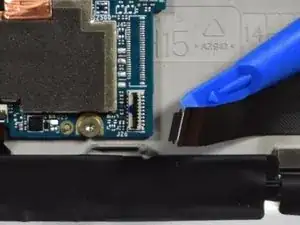

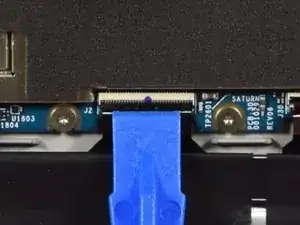

Используйте пластиковый инструмент для открытия, чтобы отсоединить ZIF-разъём, откинув вверх чёрный фиксирующий язычок.

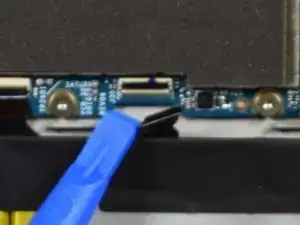

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить ZIF-разъём, подняв чёрный фиксирующий язычок.

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить ZIF-разъём, подняв чёрный фиксирующий язычок.

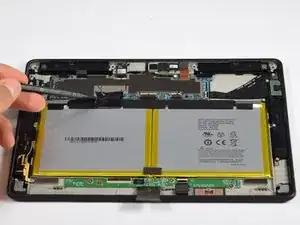

С помощью отвертки T5 удалите девять винтов T5 длиной 1,5 мм, крепящих плату к корпусу.

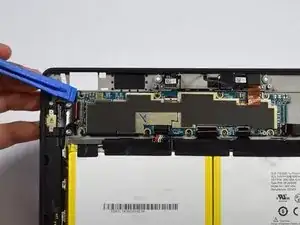

Когда все винты будут удалены, используйте пластиковый инструмент для вскрытия, чтобы приподнять плату и снять её с корпуса.

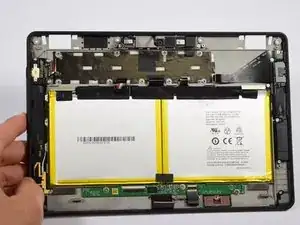

Плата полностью снята.
