Замена разъема для наушников Asus Transformer Book T100TAM-C1
Чтобы выполнить действия, необходимые в этом руководстве, вам понадобятся инструменты, указанные в начале руководства.
Аккумулятор для Transformer Book расположен в планшетной части устройства. Перед тем как получить доступ к аккумулятору, вам необходимо сначала удалить пластиковый защитник на задней крышке планшета.
При снятии задней панели может быть трудно вставить инструмент в точно нужное место. Убедитесь, что инструмент находится в правильном месте и проявите настойчивость, панель снимется.
При снятии материнской платы будут два разных размера винтов. Убедитесь, что при установке материнской платы шесть внешних винтов имеют размер 5 мм, а три внутренних винта — 3 мм.
В этом руководстве содержатся деликатные детали. Будьте осторожны при выполнении этого ремонта, чтобы не повредить детали и не потребовалась их замена.
Шаг 1
Удалите планшетную часть устройства от клавиатуры, нажав на большую серебристую кнопку рядом с основанием планшета. Потяните вверх, чтобы отсоединить планшет от клавиатуры.
Шаг 2
Вставьте инструмент iFixit в шов заднего корпуса планшета и осторожно подденьте вверх. При достаточной силе защелки на заднем корпусе планшета освободятся.
Убедитесь, что инструмент вставлен в шов между черной и серой частями задней панели. Если инструмент будет вставлен между экраном и черной частью, экран может треснуть.
Продвигайте инструмент iFixit вдоль шва, пока не будет снята вся задняя панель.
Будьте осторожны и старайтесь не прилагать слишком много силы при снятии задней панели, так как вы можете повредить защелки. Если вы повредите защелки, задняя панель не будет правильно закрепляться на планшете.
Шаг 3
Осторожно снимите медную ленту в верхней части аккумулятора.
Сохраняйте этот кусок медной ленты, так как он вам понадобится при замене аккумулятора.
Шаг 4
Осторожно отогните желтую прозрачную пластиковую крышку над разъемом подключения аккумулятора.
Пластиковая крышка находится в верхнем правом углу аккумулятора, рядом с тем местом, где находилась медная лента.
Шаг 5
Вставьте инструмент iFixit под верхнюю часть аккумулятора и осторожно поднимите вверх, чтобы удалить аккумулятор.
Шаг 6
Удалите аккумулятор из планшета, медленно вытягивая его с подключенной стороны.
Клей на задней стороне отойдет от аккумулятора.
Проводная цепь аккумулятора выйдет, когда будет вытянут аккумулятор.
Шаг 7

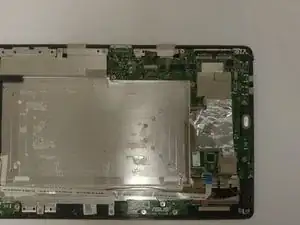

Поверните планшет так, чтобы материнская плата находилась в верхнем правом углу планшета и была самой большой из зеленых деталей.

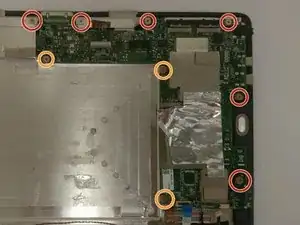

Удалите шесть винтов Phillips #0 размером 5 мм вокруг края материнской платы.
Удалите три винта размером 3 мм на внутренней стороне материнской платы.
Шаг 8

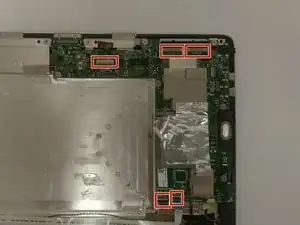

Найдите 5 различных защелок вокруг краев материнской платы.
Защелки будут закрыты либо лентой, либо кусочком поролона. Вам нужно удалить их перед тем, как отстегнуть защелки.

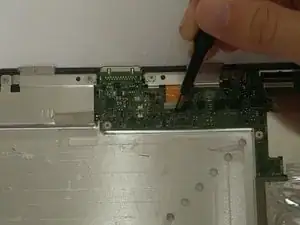

Отстегните соединения и используйте пинцет, чтобы удалить кабели из соединений.
Два оставшихся соединения немного отличаются.
Шаг 9

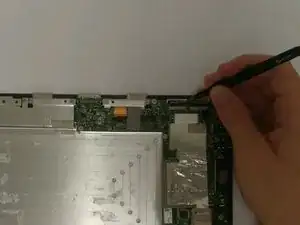

Вытяните соединение слева прямо вверх, чтобы удалить его.

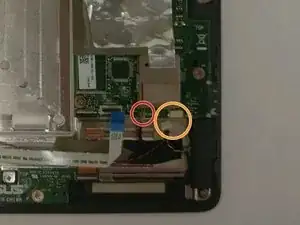

Удалите соединение справа, потянув его к себе.
Теперь материнская плата должна быть полностью свободной и ее можно удалить.
Шаг 10
Положите материнскую плату так, чтобы узкая часть была горизонтальной, а широкая часть свисала справа, и найдите разъем для наушников.

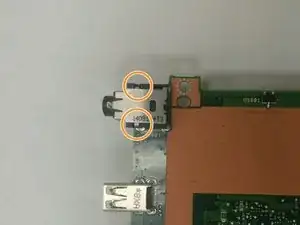

Найдите две серебряные защелки на нижней стороне разъема.
Шаг 11

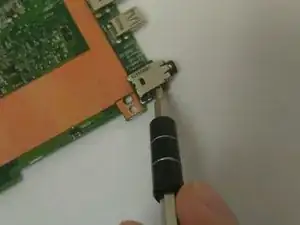

Используйте отвертку, чтобы согнуть серебряные защелки с обеих сторон разъема для наушников.
Будьте осторожны при изгибании защелок. Лучше не согнуть их достаточно, чем слишком сильно. Если вы согнете их слишком сильно, есть риск того, что вы не сможете вставить наушники и можете сломать защелки.
Шаг 12
Проверьте, что защелки в хорошем положении, вставив пару наушников.
Если наушники свободно сидят, попробуйте немного согнуть защелки больше.
Повторяйте этот шаг, пока наушники не будут плотно входить в разъем.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
