Замена камеры Asus VivoTab Smart
Планшет оснащён двумя камерами. В этом руководстве рассматривается только замена задней камеры.
Шаг 1
Выключите устройство перед началом разборки.

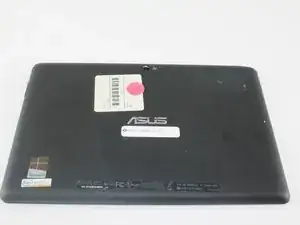

Положите устройство экраном вниз на ровную поверхность.

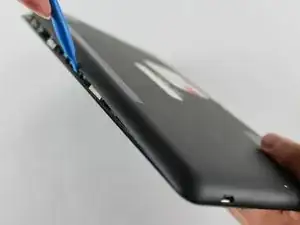

Снимите заднюю панель пластиковой лопаткой, проведя инструментом по краю панели.
Шаг 2

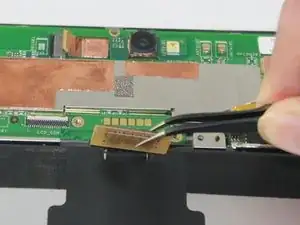

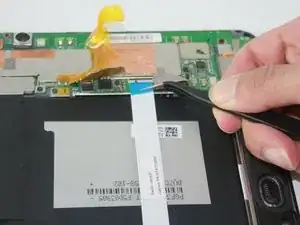

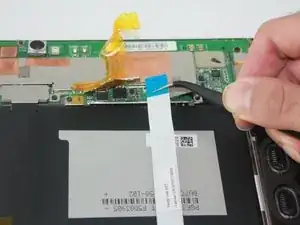

Отсоедините шлейф, подключённый к камере, потянув его наружу пинцетом.

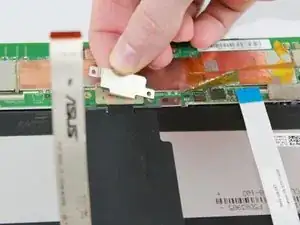

Снимите серебряную пластину, расположенную над объективом камеры.
Шаг 3

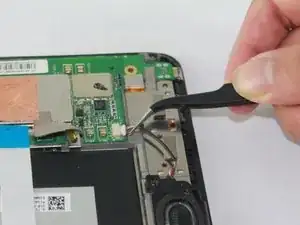

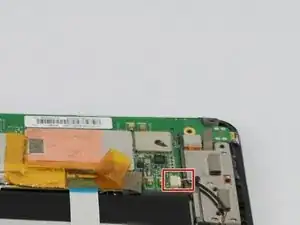

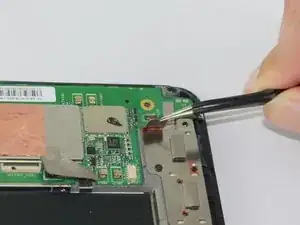

Захватите пинцетом кабель динамика рядом с белой клеммой и потяните, чтобы отсоединить его.
Шаг 4
Осторожно потяните шлейф наружу пинцетом, чтобы отсоединить его.
Шаг 5

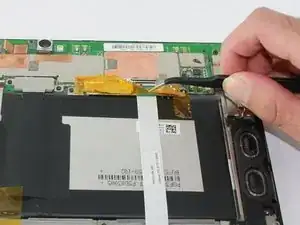

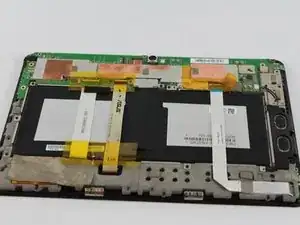

Оторвите ленту, закрывающую шлейфы.
Шаг 6

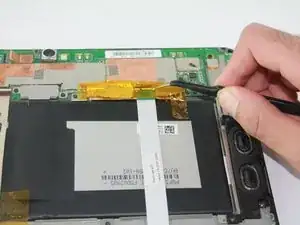

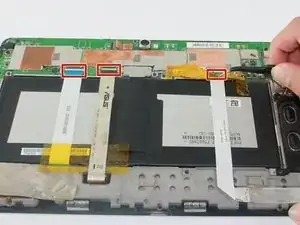

Отсоедините три шлейфа, потянув их наружу пинцетом.
Шаг 7

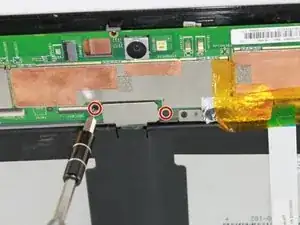

Снимите два винта Phillips #00 длиной 2,7 мм, фиксирующих прижимную пластину.
Пинцетом отогните разъём батареи, который расположен непосредственно под прижимной пластиной.
Шаг 8
Снимите семь винтов Phillips #00 длиной 3,7 мм.
Снимите один винт Phillips #00 длиной 2,7 мм.
Шаг 9

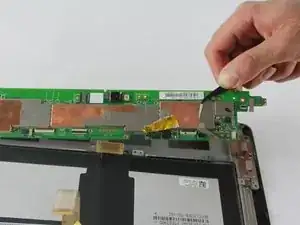

Подведите пинцет под материнскую плату и поднимите её, чтобы извлечь материнскую плату.
Шаг 10

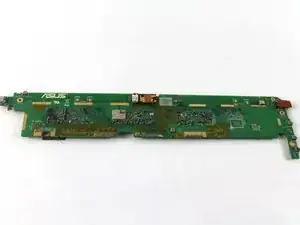

Переверните материнскую плату и положите её на ровную поверхность.
Шаг 11

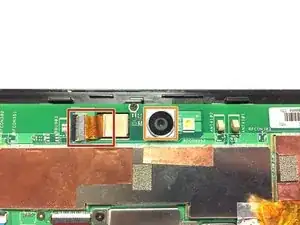

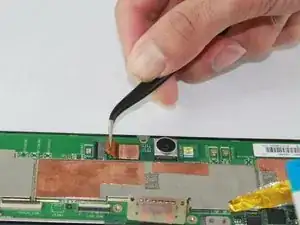

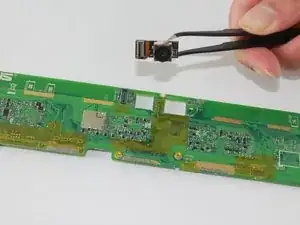

Пинцетом аккуратно приподнимите и извлеките камеру из материнской платы.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
