Замена разъёма для зарядки Asus Transformer Book T100TAM-C1

Отсоедините планшетную часть устройства от клавиатуры, нажав большую серебристую кнопку у основания планшета. Потяните планшет вверх, чтобы снять его с клавиатуры.

Вставьте инструмент для вскрытия iFixit в шов задней крышки планшета и осторожно подденьте вверх. При достаточном усилии защёлки задней крышки освободятся.

Убедитесь, что инструмент вставлен в шов между чёрной и серой частями задней панели. Если инструмент вставлен между экраном и чёрной частью, экран может треснуть.

Продвигайте инструмент вдоль шва, пока не будет снята вся задняя крышка.

Будьте осторожны и не прилагайте чрезмерную силу при снятии крышки, чтобы не повредить защёлки. Если защёлки повредятся, крышка не будет правильно возвращаться на место.

Осторожно снимите медную ленту в верхней части аккумулятора.

Сохраните этот кусок медной ленты — он понадобится при установке нового аккумулятора.

Аккуратно отогните жёлтую прозрачную пластиковую накладку над портом подключения аккумулятора.

Пластиковая накладка расположена в правом верхнем углу аккумулятора, рядом с местом, где была медная лента.

Вставьте инструмент для вскрытия iFixit под верхнюю часть аккумулятора и аккуратно поднимите вверх, чтобы вынуть аккумулятор.

Уберите аккумулятор из планшета, медленно тянув его со стороны подключения.

Клей на задней части оторвётся от аккумулятора.

Проводной жгут аккумулятора выйдет при поднятии аккумулятора.

Поверните планшет так, чтобы материнская плата находилась в правом верхнем углу планшета и была самой крупной из зелёных плат.

Удалите шесть винтов Phillips #0 длиной 5 мм по краю материнской платы.

Удалите три винта длиной 3 мм на внутренней стороне материнской платы.

Найдите 5 различных защёлок вокруг краёв материнской платы.

Защёлки будут закрыты либо лентой, либо пенопластовым элементом. Их нужно снять перед отщёлкиванием защёлок.

Отщёлкните разъёмы и используйте пинцет, чтобы вынуть кабели из разъёмов.

Два оставшихся разъёма немного отличаются.

Снимите соединение слева, потянув его непосредственно вверх.

Снимите соединение справа, потянув его на себя.

Материнская плата теперь должна быть полностью свободна и её можно удалить.

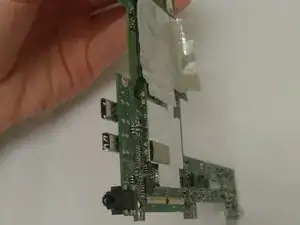

Извлеките материнскую плату из устройства.

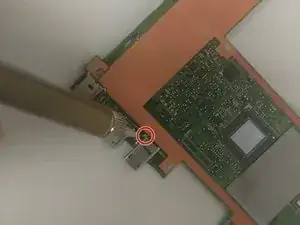

Возьмите паяльный инструмент и приложите его к каждому из четырёх точечных контактов, чтобы ослабить их.

Разъём для зарядки — нижний элемент на этой фотографии.

После этого разъём для зарядки должен отделиться, и на его место можно установить новый.
