Замена разъёма зарядки Kindle 10

Осторожно используйте металлическую лопатку, чтобы поддеть, провернуть и отвести рамку дисплея от экрана.

Удалите восемь винтов 2.6 мм с помощью отвертки Torx T5.

Используйте металлическую лопатку, чтобы аккуратно приподнять экран из задней рамки.

Отсоедините разъём батареи от материнской платы.

Пакет батареи может быть приклеен к серой пластиковой рамке. Будьте осторожны при поддевании, чтобы не порвать батарею, так как она выполнена из литий‑полимера, который легко воспламеняется и деформируется.

Удалите два внешних серебристых винта с помощью отвертки Torx T5.

Снимите два золотых винта посередине пальцами.

Отсоедините две оранжевые прозрачные ленты в верхнем правом и центральном положении.

Отделите материнскую плату от рамки дисплея при помощи поддёва.

Следуйте руководству Как паять, чтобы подготовить паяльник.

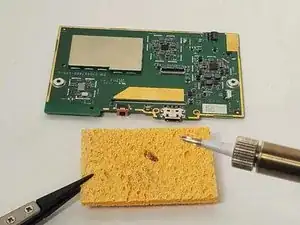

Включите паяльник.

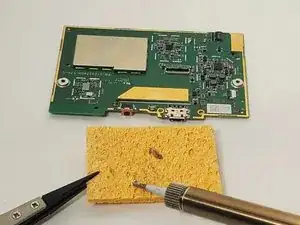

Очистите жало после расплавления старого припоя, проводя им по губке.

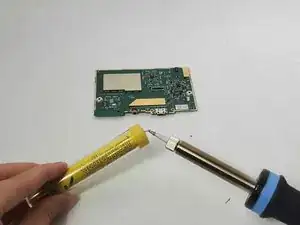

Заправьте паяльник, прикоснувшись жалом к капле бессвинцовой проволоки. Паяльник готов, когда припой легко плавится.

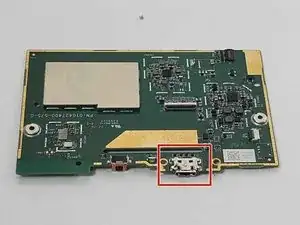

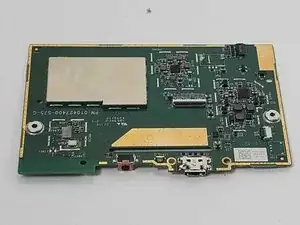

Разъём зарядки расположен справа от кнопки и индикатора состояния. На фото материнская плата обращена вверх, что видно по серебристому блоку памяти в верхнем левом углу.

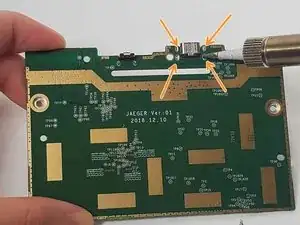

Распаяйте четыре контакта на задней стороне материнской платы за разъёмом зарядки, удерживая жало горячего паяльника на каждом контакте.

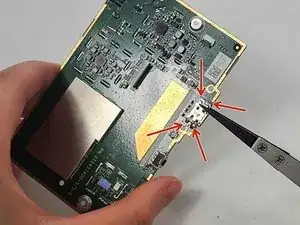

Если вы заменяете разъём зарядки, удалите компонент разъёма пинцетом.

Если вы хотите укрепить паяные соединения без замены, просто удерживайте жало паяльника на каждом контакте и подайте каплю бессвинцовой проволоки.

Всегда используйте пинцет для удержания компонентов рядом с жалом паяльника, так как жало будет горячим.

Найдите раздел «Сквозная пайка» в руководстве Как паять, чтобы правильно заменить и запаять разъём зарядки.

Если вы просто улучшаете соединение и не заменяете компонент, пропустите этот шаг.

Протяните провода с четырёх сторон нового разъёма зарядки через отверстия в плате там, где ранее был разъём.

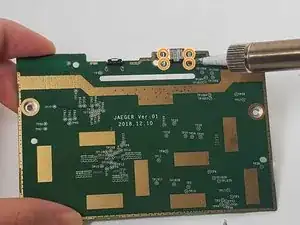

Припаяйте их сзади. Убедитесь, что паяные соединения имеют вогнутую форму палатки — это указывает на прочное соединение.

Всегда используйте инструмент, например пинцет, чтобы удерживать новый светодиод на месте, чтобы ваши руки не находились рядом с горячим паяльником.
