Разборка Kindle 11 Удаление электронной начинки из корпуса

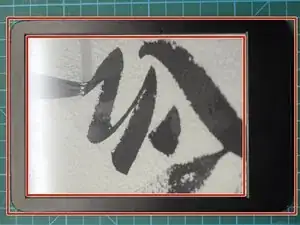

Передняя рамка устройства закреплена черной двусторонней лентой. Чтобы упростить ее удаление, рекомендуется нагреть рамку с помощью тепловой пушки, установленной на примерно 120°C (рекомендуется низкая температура, ~200° по Фаренгейту). Важно избегать чрезмерного нагрева экрана. Также можно использовать нагревательную плиту.

Начните поддевать с внешнего края с помощью открывалки, начиная с любого верхнего угла.

После захвата верхней рамки переместите открывалку так, чтобы она была параллельна экрану. Постарайтесь не проникать слишком глубоко.

На верхней части устройства нет кабелей.

Затем перемещайтесь к нижней части устройства - будьте осторожны, так как там находятся некоторые шлейфовые соединения, и открывалка может достать до цифро-вого сенсора. Постарайтесь делать это как можно более поверхностно и параллельно.

Есть 8 винтов - Torx T4. Удалите их.

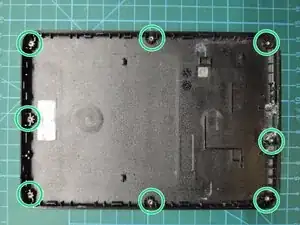

На втором изображении вы можете увидеть точное расположение резьбовых вставок.

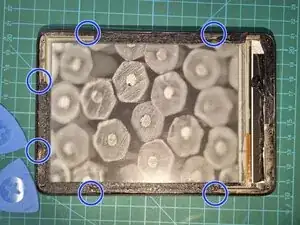

На внешнем корпусе расположено 6 пластиковых зажимов. С помощью открывалки отстегните их, начиная с верхнего угла устройства. Используйте 3 открывалки и Jimmy, чтобы осторожно вытянуть внутреннюю рамку из внешнего корпуса.

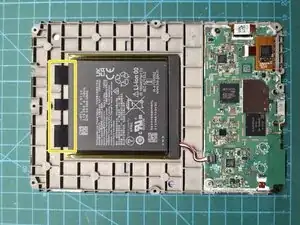

Вот задняя часть основной рамки. Здесь находятся основная плата и аккумулятор.

Аккумулятор приклеен с помощью легкотехнологичного клея. Разъём для аккумулятора отключается подъемом (он довольно плотно держится).

Основная плата закреплена 4 винтами Torx T5 и также приклеена к металлическому корпусу.
