Замена экрана электронного ридера enTourage Pocket eDGe

Перед началом убедитесь, что устройство выключено.

Откройте Pocket Edge и положите устройство экраном вниз. Сторона со стилусом должна находиться слева.

Снимите все восемь овальных резиновых заглушек, закрывающих винты, пальцем или лопаткой.

С помощью отвертки J1 с крестообразным шлицем выньте все восемь винтов 6 мм с задней панели устройства.

Используя пластиковую лопатку для вскрытия, подденьте заднюю крышку с обеих сторон устройства и снимите её.

Найдите сторону с аккумулятором. Поднимите верхнюю часть аккумулятора, используя палец и выемку в верхней части.

Осторожно отключите нижнюю часть аккумулятора от соединительного разъёма и отложите отсоединённый аккумулятор в сторону.

Найдите сторону устройства, содержащую материнскую плату.

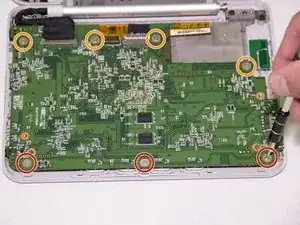

С помощью отвертки J0 с крестообразным шлицем выкрутите три винта 5 мм с нижней части материнской платы.

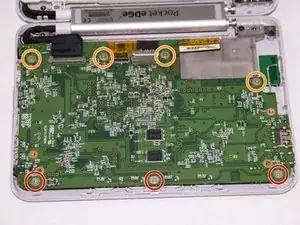

С помощью отвертки J0 с крестообразным шлицем выкрутите четыре винта 3 мм с верхней части материнской платы.

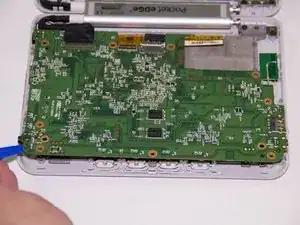

Используя пластиковую лопатку для вскрытия, осторожно подденьте нижнюю часть материнской платы и отведите её от корпуса.

Разместите устройство так, чтобы внутренняя кромка материнской платы находилась ближе всего к вам.

Найдите три провода, соединяющие материнскую плату с остальной частью устройства.

Пальцем или пинцетом аккуратно извлеките каждый из них из материнской платы.

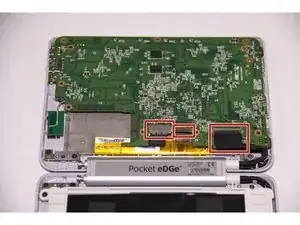

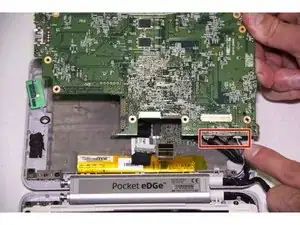

Поднимите внешнюю кромку материнской платы. Осторожно отсоедините три соединения на нижней части материнской платы, потянув за них аккуратно.

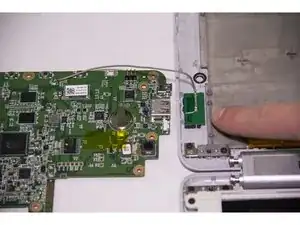

Материнская плата теперь соединена только в одном месте на краю устройства. Учитывая это, выверните материнскую плату наружу, оставив её соединённой с пенопластовой прокладкой внутри устройства.

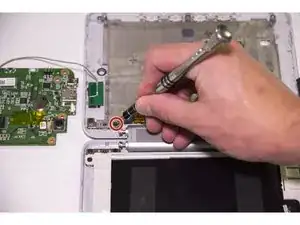

С помощью отвертки J0 с крестообразным шлицем выкрутите один винт 5 мм, удерживающий серую пластиковую заднюю панель экрана ридера.

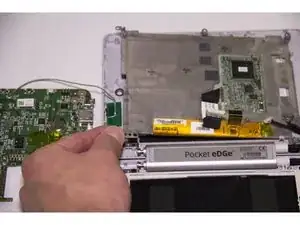

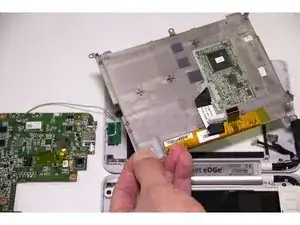

Осторожно подденьте серую пластиковую заднюю панель экрана ридера пальцем и извлеките её из устройства.
