Замена светодиода индикатора состояния Kindle 10

Осторожно используйте металлическую лопатку, чтобы поддеть, повернуть и отнять рамку от дисплея.

Снимите восемь винтов длиной 2,6 мм с помощью отвертки T5 Torx.

Используйте металлическую лопатку, чтобы аккуратно приподнять экран из задней рамки.

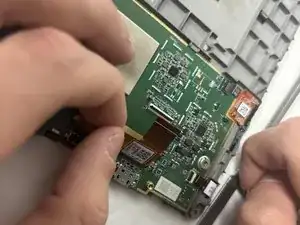

Отсоедините разъём аккумулятора от материнской платы.

Пакет аккумуляторов может быть приклеен к серой пластиковой рамке. При поддевании следите, чтобы не порвать аккумулятор, так как он выполнен из литий-полимера, который воспламеняется и легко деформируется.

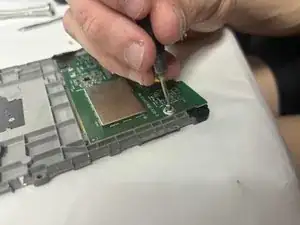

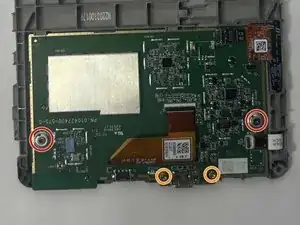

Снимите два внешних серебристых винта с помощью отвертки T5 Torx.

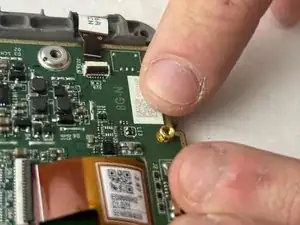

Используйте пальцы, чтобы выкрутить два золотых винта в середине.

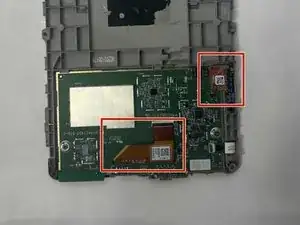

Отключите две прозрачные оранжевые ленты в верхнем правом и центральном положении.

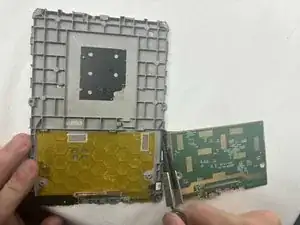

Отогните материнскую плату от рамки дисплея.

Следуйте руководству Как паять, чтобы подготовить Ваш паяльник.

Включите паяльник.

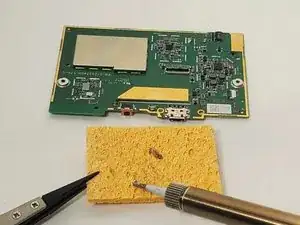

Очистите жало после того, как старая припой расплавится, протерев его по губке.

Залудьте паяльник, прикоснувшись жалом к небольшому куску бессвинцовой проволоки. Паяльник готов, когда припой легко расплавляется.

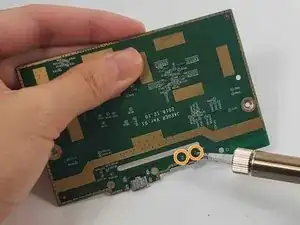

Приложите жало паяльника к двум контактам спереди и сзади светодиода на 5 секунд или дольше, если припой не расплавился.

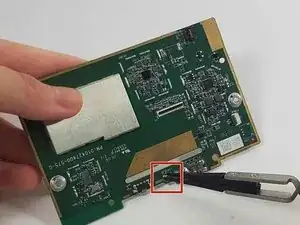

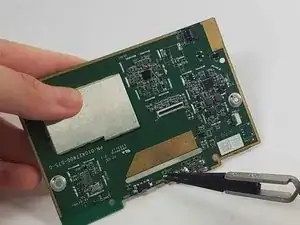

Используйте пинцет, чтобы вынуть светодиод, когда он ослабнет.

Всегда используйте пинцет для работы с компонентами рядом с жалом паяльника, так как оно будет горячим.

Найдите раздел «Сквозная пайка» в руководстве Как паять, чтобы убедиться, что вы правильно установите и пропаяете светодиод.

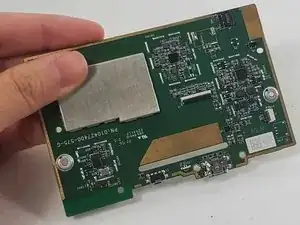

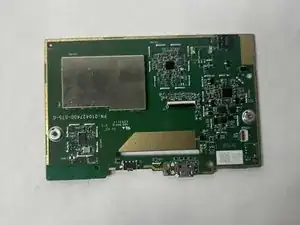

Выравняйте новый светодиод в правильном положении.

Протяните провода с каждой стороны нового светодиода через отверстия в плате, где располагался предыдущий светодиод.

Припаяйте его контакты сзади. Убедитесь, что паяные соединения образуют вогнутую форму, что указывает на прочное соединение.

Используйте инструмент, например пинцет, чтобы удерживать новый светодиод на месте, чтобы руки не находились рядом с горячим жалом паяльника.
