Замена материнской платы enTourage Pocket eDGe

Перед началом убедитесь, что устройство выключено.

Откройте Pocket Edge и разместите устройство экраном вниз. Сторона со стилусом должна быть слева.

Удалите все восемь эллиптических резиновых заглушек, закрывающих винты, пальцем или лопаткой.

Отверткой Phillips J1 выкрутите все восемь винтов длиной 6 мм с задней панели устройства.

Пластиковым инструментом для вскрытия подденьте заднюю панель с обеих сторон устройства и снимите её.

Найдите сторону, где находится аккумулятор. Подденьте верхнюю часть аккумулятора пальцем за выемку вверху и вытащите его.

Осторожно отсоедините нижнюю часть аккумулятора от разъёма и отложите отсоединённый аккумулятор в сторону.

Найдите сторону устройства, содержащую материнскую плату.

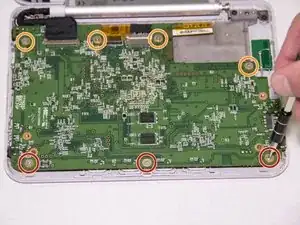

Отверткой Phillips J0 выкрутите три винта длиной 5 мм в нижней части материнской платы.

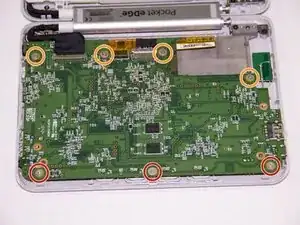

Отверткой Phillips J0 выкрутите четыре винта длиной 3 мм в верхней части материнской платы.

Пластиковой лопаткой аккуратно приподнимите нижнюю часть материнской платы и отожмите её от корпуса.

Разместите устройство так, чтобы внутренняя грань материнской платы была ближе всего к Вам.

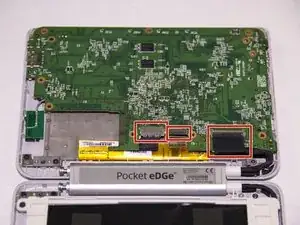

Найдите три провода, соединяющие материнскую плату с остальными компонентами устройства.

Пальцем или пинцетом аккуратно снимите каждый из этих разъёмов с материнской платы.

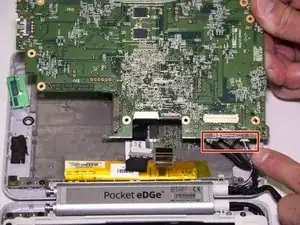

Поднимите внешнюю кромку материнской платы. Аккуратно отсоедините три соединения в нижней части платы, тянув осторожно.

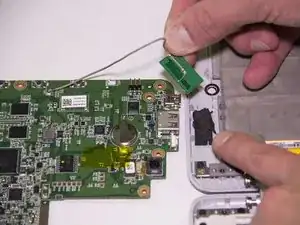

Материнская плата теперь подключена только в одном месте на краю устройства. Учитывая это, выверните материнскую плату наружу из устройства, оставив её соединённой с поролоновой подкладкой внутри корпуса.

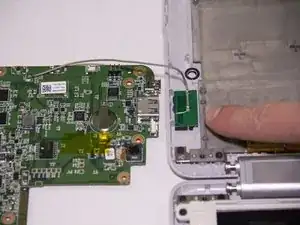

Осторожно отделите маленький прямоугольник от тонкой полоски поролона.

Если поролон остался целым, Вы можете оставить его для последующего прикрепления новой материнской платы.
