Замена переднего стекла и сенсора Pine64 PineTab 2

Выключите устройство

Достаньте SD‑карту

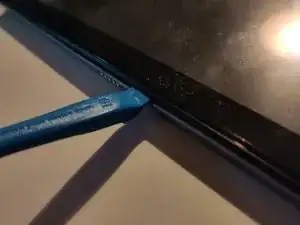

Используйте инструмент для вскрытия, чтобы отжать панель от задней крышки

Панель защёлкнута к рамке, поэтому Вы должны почувствовать освобождение защёлок

Проворачивание инструмента вбок после открытия первых защёлок помогает открыть остальные

Необходимо открыть защёлки со всех четырёх сторон

Поднимите панель из задней части и положите её на мягкую поверхность стеклом вниз, не натягивая гибкий шлейф, соединяющий заднюю крышку и плату

Элемент, образующий три кнопки, вероятно выпадет в этот момент. Отложите его, но не забудьте вернуть в заднюю крышку перед сборкой

Wi‑Fi антенна приклеена к рамке

Осторожно отклейте её, не разрывая

Она достаточно липкая, чтобы снова держаться позже без дополнительного клея

Открутите динамик (установлен в верхней части с металлическими контактами)

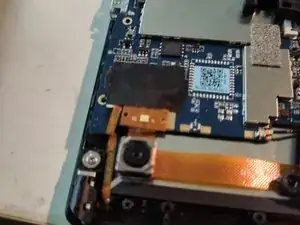

Выньте фронтальную камеру из её посадочного отверстия. У неё нет винтов или защёлок

Отодвиньте эти детали внутрь, чтобы они лежали на задней стороне ЖК‑панели

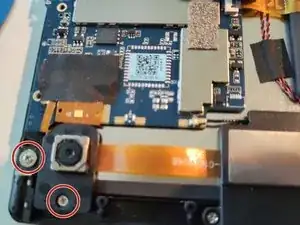

Открутите и отведите в сторону чёрный пластик, удерживающий заднюю камеру

Сама камера может оставаться на месте

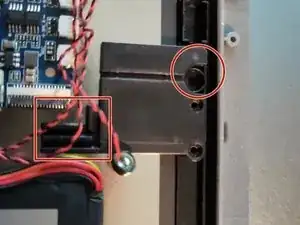

Снимите шайбовый винт, фиксирующий разъём для наушников (рядом с камерой)

Осторожно вытяните круглой формы датчик из его посадочного места в рамке

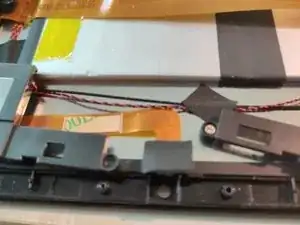

Выньте кабели динамика из их каналов в чёрном держателе; они могут быть закрыты лентой

Открутите элемент и отложите его в сторону

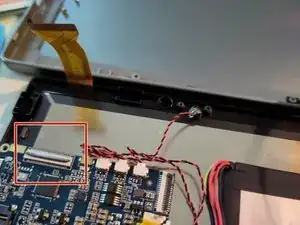

Отсоедините плоский шлейф сенсора от материнской платы, подняв вверх чёрную защёлку, удерживающую его

Снимите винты, удерживающие материнскую плату

Осторожно приподнимите её, чтобы получить доступ к защёлкам ЖК‑экрана под ней

Отщелкните ЖК‑панель от переднего стекла, аккуратно поддев монтажной лопаткой между панелью и защёлками, удерживающими её

Теперь можно заменить переднее стекло и сенсорный модуль

В заменяющем модуле с внутренней стороны есть защитная плёнка. Её нужно снять перед установкой нового стекла

Плёнка начала оставлять следы клея на стекле, поэтому я использовал фен, чтобы ослабить клей
