Acer Iconia W3-810 Замена экрана

Разместите планшет экраном вниз на ровной поверхности так, чтобы разъём зарядного устройства был обращён к вам.

Используйте пластиковый инструмент для вскрытия, чтобы отщёлкнуть заднюю панель устройства.

Будьте осторожны и не используйте инструмент вблизи разъёма зарядки или любых мультимедийных портов.

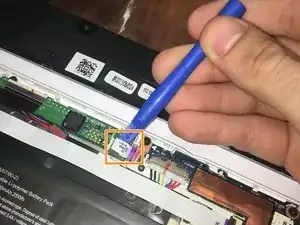

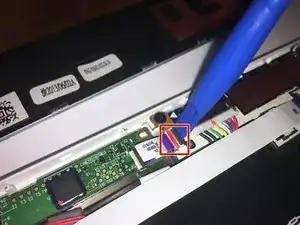

Оттяните ленточный кабель, нажав пластиковым инструментом на зажим на разъёме в вашу сторону.

Отведите ленточный кабель, чтобы отсоединить многоцветный кабель от аккумулятора.

Особенно аккуратно: не рвите ленточный кабель.

Используя пластиковый инструмент, аккуратно выгните кабель питания из его паза, выдвигая его с обеих сторон, затем извлеките кабель из разъёма вручную.

Осторожно потяните ленточный кабель, чтобы разорвать клейкое соединение между кабелем и аккумулятором. Продолжайте, пока кабель полностью не отделится от аккумулятора.

Не тяните ленточный кабель чрезмерно и не тяните близко к противоположному концу.

С помощью пластикового инструмента осторожно подденьте и выньте аккумуляторный блок из корпуса устройства.

Осторожно разорвите связку между внутренней лентой и аккумулятором с помощью пластикового инструмента. Лента расположена в середине и по бокам аккумулятора.

Извлеките аккумуляторный блок

Отсоедините кабель динамика от материнской платы, аккуратно поддев его пластиковым инструментом.

Освободите фиксирующую планку при помощи пластикового инструмента, затем извлеките ленточный кабель из его паза.

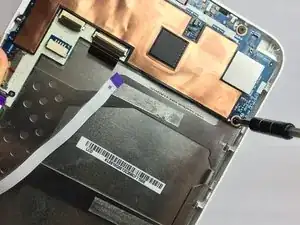

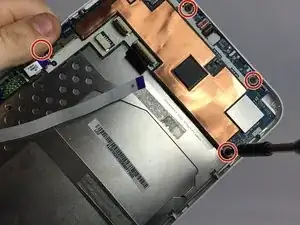

Отверните винты с крестообразным шлицем 3 мм вдоль материнской платы, используя отвёртку HH0.

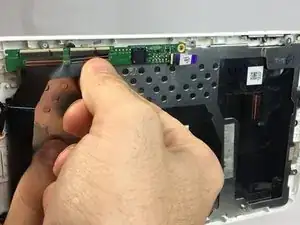

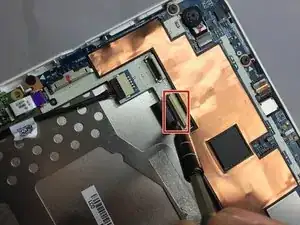

Поднимите фиксирующую планку ленточного кабеля, соединяющего плату экрана с материнской платой, с помощью пластикового инструмента.

Затем извлеките ленточный кабель из его паза пластиковым инструментом.

Отверните винты с крестообразным шлицем 3 мм, расположенные под платой экрана, той же отвёрткой HH0.

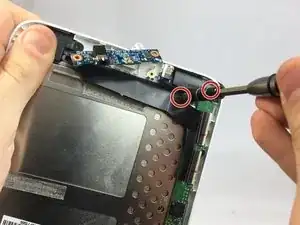

Отверните винты с крестообразным шлицем 3 мм, соединяющие плату динамика и платы кнопки «Домой» с основной рамой, используя отвёртку HH0.

Извлеките ленточные кабели из обозначенных разъёмов на плате экрана.

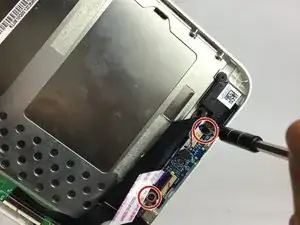

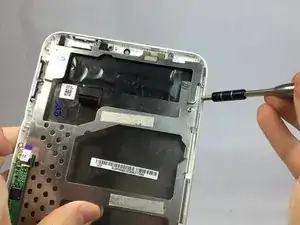

Открутите левый динамик от рамки, отодвинув ленточный кабель в сторону для доступа к винтам с крестообразным шлицем 3 мм.

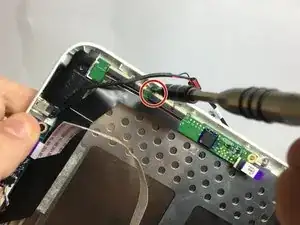

Освободите кабель динамика от задней основной рамки, разорвав клейкую ленту с помощью лопатки.

Отделите основную заднюю металлическую раму от переднего корпуса с помощью пластикового инструмента для вскрытия.

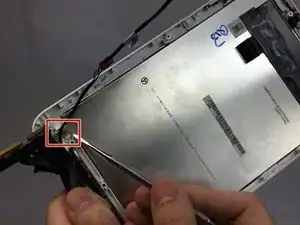

Отсоедините металлическую ленту от передней панели при помощи лопатки.

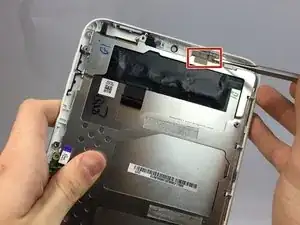

Отсоедините металлическую ленту от задней части экрана с помощью лопатки.

Извлеките экран из переднего корпуса.
