Замена разъема зарядки Ematic Genesis 2
Этот учебник по ремонту покажет вам, как заменить разъем зарядки в планшете Ematic Genesis 2.
Шаг 1

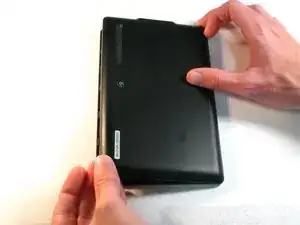

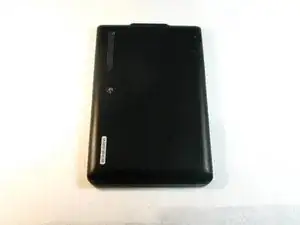

Аккуратно отсоедините заднюю пластиковую крышку с помощью пальцев. Начинать с углов обычно легче всего.
Шаг 2

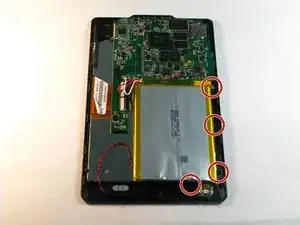

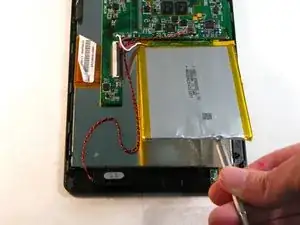

Удалите все четыре винта вокруг батареи с помощью отвертки с крестовым шлицем.

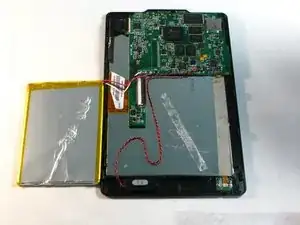

Аккуратно извлеките батарею из устройства, используя металлическую лопатку, чтобы аккуратно отделить батарею, зацепив ее между устройством и батареей.
Шаг 3

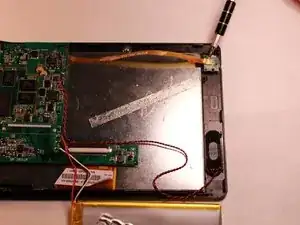

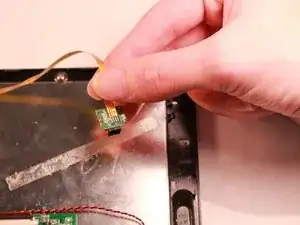

Снимите оба винта по обе стороны от аудиовыхода, используя отвертку с крестовым шлицем.
Отсоедините аудиовыход от устройства.
Шаг 4
Удалите 3 винта, окружающих печатную плату, с помощью отвертки с крестовым шлицем.

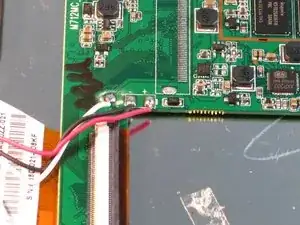

Аккуратно отсоедините печатную плату от устройства, отсоединяя медный гибкий шлейф.
Шаг 5

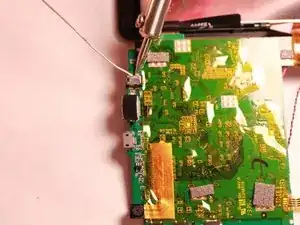

Используйте паяльник, чтобы нагреть припой, удерживающий разъем зарядки к печатной плате.

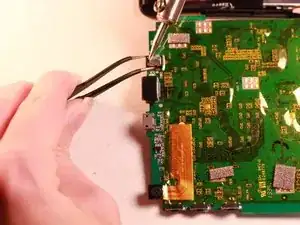

Удалите разъем зарядки с платы с помощью пинцета.
Шаг 6
Припаяйте новый разъем на место.
Убедитесь, что все соединения соответствуют оригиналу.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
