Замена аккумулятора Ematic FunTab 2
Этот ремонт должен занять примерно один час (время может варьироваться). Замена аккумулятора требует отделения его от планшета и снятия его подключений к другим частям планшета.
Шаг 1

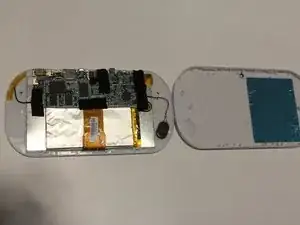

При помощи пластикового инструмента откройте Ematic FunTab 2.
Шаг 2
Снимите скотч с разъема ЖК-дисплея.
Шаг 3

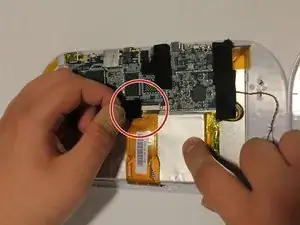

Поднимите защелку (черная планка на разъеме), затем аккуратно извлеките разъем ЖК-дисплея пинцетом. Будьте осторожны, чтобы не повредить разъем ЖК-дисплея.
Шаг 4

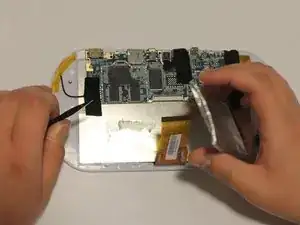

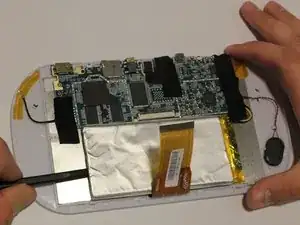

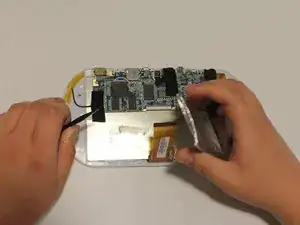

Теперь извлеките аккумулятор, поместив лопатку между аккумулятором и ЖК-дисплеем и поддев его.
Будьте осторожны при извлечении аккумулятора из дисплея. Если необходимо, покачайте лопатку.
Шаг 5

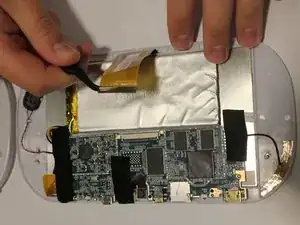

Снимите скотч с желтых, красных и черных проводов, соединяющих аккумулятор с ЖК-дисплеем.
Шаг 6

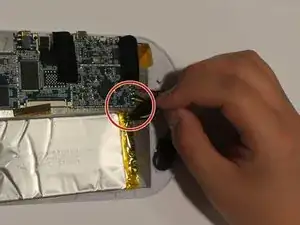

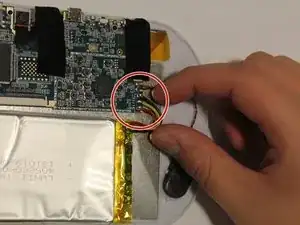

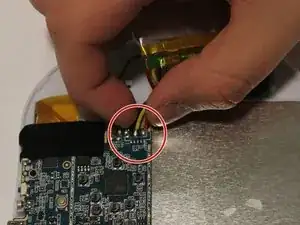

Отсоедините желтые, красные и черные провода от материнской платы.
Вам потребуется заново припаять эти провода после завершения замены аккумулятора. Здесь находится ссылка о том, как паять Как паять и разматывать соединения.
Шаг 7

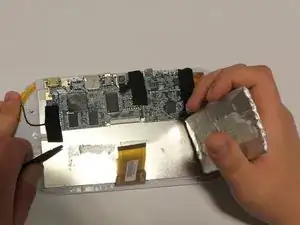

Теперь извлеките аккумулятор. Аккумулятор должен быть еще отделен от ЖК-дисплея, если нет, попробуйте поддеть его снова.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
