Замена материнской платы Ematic FunTab 2

Планшеты

На замену уйдёт приблизительно полтора часа (время замены может варьироваться). В этом руководстве показано, как заменить материнскую плату планшета: отсоединить и вынуть материнскую плату после её отделения от остальных частей планшета.

Шаг 1

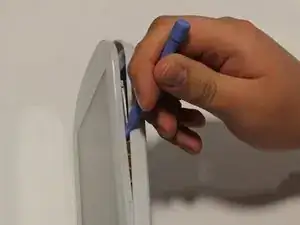

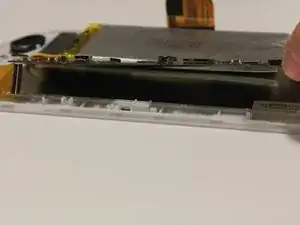

Снимите заднюю крышку Ematic FunTab, поддев её пластиковой лопаткой для вскрытия.

Шаг 2

Далее нужно отсоединить все разъёмы, подключенные к материнской плате и устройству.

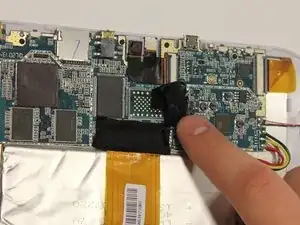

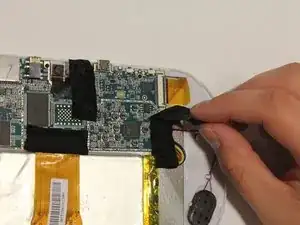

Начните с удаления ленты со всех соединений.

Будьте осторожны, чтобы не снять камеру.

Шаг 3

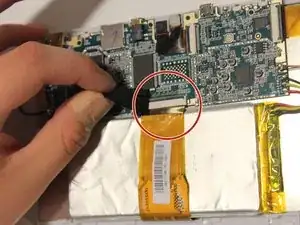

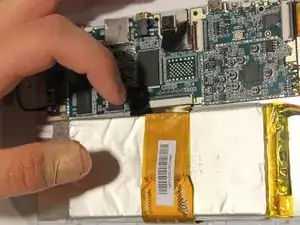

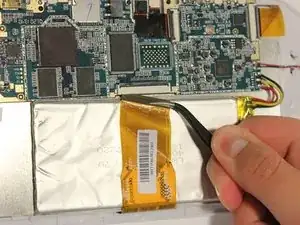

Отсоедините разъём ЖК-дисплея от дисплея.

Убедитесь, что вы отщёлкнули фиксирующие язычки вверх перед тем, как вытащить разъём ЖК-дисплея. (Это чёрный язычок на разъёме).

Шаг 4

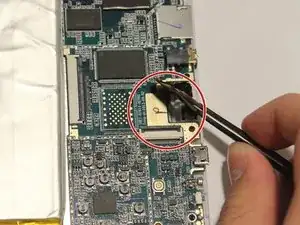

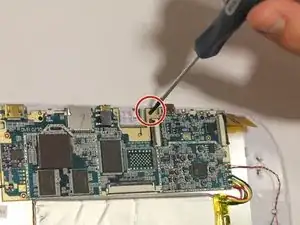

С помощью пинцета отсоедините разъём камеры от камеры.

Опять же, убедитесь, что фиксирующий язычок отщёлкнут вверх перед вытягиванием разъёма.

Шаг 5

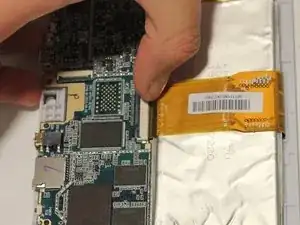

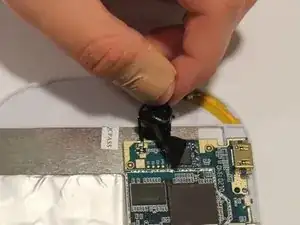

С помощью пинцета отсоедините разъём динамика от динамика.

Перед тем как тянуть разъём динамика, убедитесь, что фиксирующий язычок поднят вверх.

Шаг 6

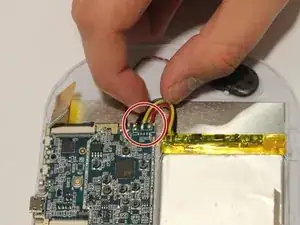

Снимите провода:

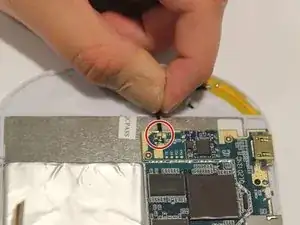

Начните со снятия чёрного провода с каждой стороны.

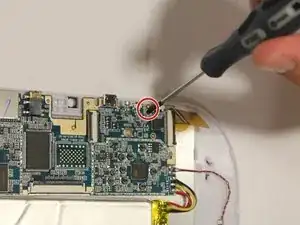

Далее отсоедините провод антенны Wi‑Fi от материнской платы.

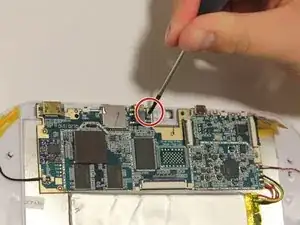

Наконец, отсоедините жёлтый, красный и чёрный провода.

Чтобы вернуть провода на места, потребуется паяльник для припайки проводов на место. Это нужно будет сделать после установки новой материнской платы. Вот руководство по пайке: Как паять и выпаивать соединения
