Замена передней панели (стеклянного модуля) iPad 4 Wi‑Fi

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может прилипнуть к нагревательному пакету (iOpener).

Поместите нагревательный пакет в центр микроволновки.

Для микроволновых печей с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если пакет застрянет, он может перегреться и загореться.

Разогревайте нагревательный пакет в микроволновке в течение тридцати секунд.

В зависимости от мощности вашей микроволновки время может быть больше или меньше. Пакет достаточно разогрет, когда он едва слишком горяч, чтобы прикоснуться.

В ходе ремонта, по мере остывания пакета, подогревайте его дополнительно по тридцать секунд за раз.

Будьте осторожны, чтобы не перегреть пакет. Перегрев может привести к разрыву пакета. Не пытайтесь разогревать выше 100˚C (212˚F).

Никогда не прикасайтесь к пакету, если он выглядит вздутым.

Если середина пакета всё ещё слишком горячая для прикосновения, продолжайте использовать его, дождавшись небольшого остывания перед повторным нагревом. Правильно разогретый пакет остаётся тёплым до 10 минут.

Достаньте нагревательный пакет из микроволновки, держа за один из двух плоских концов, чтобы избежать горячей середины.

Пакет будет очень горячим, поэтому соблюдайте осторожность при обращении. При необходимости используйте термостойкую перчатку.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть пакет в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить пакет.

Доведите воду до кипения. Выключите нагрев.

Положите пакет в горячую воду на 2–3 минуты. Убедитесь, что пакет полностью погружён в воду.

Используйте щипцы, чтобы вынуть разогретый пакет из горячей воды.

Тщательно высушите пакет полотенцем.

Пакет будет очень горячим, поэтому держите его только за торцевые вкладки.

Пакет готов к использованию! Если нужно разогреть повторно, доведите воду до кипения, выключите нагрев и поместите пакет в воду на 2–3 минуты.

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты поверх дисплея iPad, пока вся передняя панель не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

По возможности следуйте остальной части руководства. Однако при уже разбитом стекле оно, вероятно, будет продолжать трескаться в процессе работы, и вам может понадобиться металлический инструмент для поддевания, чтобы вынуть осколки.

Наденьте защитные очки, чтобы защитить глаза, и осторожно работайте, чтобы не повредить ЖК‑экран.

Поскольку в ходе процедуры возможно наличие разбитого стекла, мы настоятельно рекомендуем надеть защитные очки для защиты от летящих осколков.

Положите нагревательный пакет ровно на правый край iPad, разглаживая его для хорошего контакта поверхности iPad с пакетом.

Оставьте пакет на iPad примерно на 90 секунд перед началом вскрытия передней панели.

В верхнем правом углу на клейком кольце iPad есть небольшой разрыв, примерно в 2,0 дюйма (~5 см) от верхнего края. Вы воспользуетесь этой слабостью.

Выстройте инструмент по кнопке отключения звука. Вставьте кончик пластикового инструмента для открытия в зазор между передним стеклом и пластиковым ободком. Вставьте только самую вершину инструмента, лишь достаточно, чтобы расширить трещину.

Может потребоваться некоторое усилие, чтобы ввести зажатый кончик инструмента между стеклом и пластиком. Работайте терпеливо и осторожно, покачивая пластиковый инструмент взад‑вперёд по необходимости.

Убедитесь, что вы поместили инструмент в правильное место — между пластиковым ободком дисплея и передним стеклом.

Держав кончик пластикового инструмента зажатым между передним стеклом и пластиковым ободком, вставьте пластиковую лопатку‑пик в зазор рядом с инструментом.

Уберите пластиковый инструмент из iPad и продвиньте лопатку‑пик дальше под переднее стекло на глубину примерно 0,5 дюйма.

Пока вы работаете над освобождением клея справа на iPad, разогрейте нагревательный пакет снова и поместите его на нижний край iPad.

Пока нижний край нагревается пакетом, начните освобождать клей с правого края iPad.

Проводите лопаткой‑пиком вдоль края iPad, освобождая клей по ходу.

Клей очень прочный, и может потребоваться значительная сила. Работайте аккуратно.

Если вы видите кончик лопатки‑пика под передним стеклом, немного вытяните его назад. Использование лопатки на такой глубине не повредит ничего, но может оставить клей на ЖК‑экране.

Возможно, потребуется переместить нагретый iOpener обратно к правому краю iPad по мере ослабления клея. Это зависит от того, насколько долго iPad успел остыть во время вашей работы.

Если щуп для вскрытия застревает в клее, «прокатите» щуп по боковой стороне iPad, продолжая ослаблять клей.

Перед тем как вынуть первый щуп из нижнего угла iPad, вставьте второй щуп под правый край переднего стекла, чтобы клей не слипся снова.

Снова нагрейте iOpener и переместите его к верхнему краю iPad.

Следующие шаги требуют предельной осторожности.

Wi‑Fi антенна прикреплена к нижнему правому краю задней крышки iPad с помощью винтов и кабеля. Из‑за расположения антенны необходимо действовать очень аккуратно, иначе возможны необратимые повреждения антенны.

Вам нужно освободить клей, фиксирующий антенну к передней панели, не повредив тонкие детали, крепящие антенну к нижней части iPad. Тщательно следуйте следующим шагам.

Проведите щупом по нижнему правому углу iPad, освобождая клей в этой области.

Не проводите щуп дальше нижнего правого угла. Вы можете повредить Wi‑Fi антенну.

На этом шаге нужно перемещать щуп вдоль нижнего правого края передней панели. Wi‑Fi антенна находится очень близко к углу и может быть легко перерезана при неправильном освобождении клея.

Не вынимайте щуп полностью из‑под переднего стекла, вытяните его лишь немного, чтобы примерно 1/8" (3 мм) кончика оставалось под стеклом.

Проведите кончиком щупа вдоль нижнего края iPad, освобождая клей над Wi‑Fi антенной.

Как только вы пройдёте мимо Wi‑Fi антенны (примерно 3" (75 мм) от правого края, или 바로 рядом с кнопкой «Домой»), вставьте щуп обратно на полную глубину.

Сдвиньте щуп вправо, освобождая клей, крепящий Wi‑Fi антенну к переднему стеклу.

Антенна прикреплена к нижней части iPad винтами и кабелем. Этот шаг отделяет антенну от передней панели, гарантируя, что при снятии панели антенна не будет повреждена.

Продолжайте освобождать клей вдоль нижней части iPad, вытаскивая щуп достаточно далеко, чтобы обойти кнопку «Домой», и снова вставляя его на глубину 1/2 дюйма (10 мм), когда щуп пройдет мимо кнопки.

Если клей по нижнему краю слишком остыл, снова нагрейте iOpener, чтобы подогреть клей в обрабатываемой области.

Не нагревайте iOpener более минуты за раз и всегда ждите как минимум две минуты перед повторным нагревом.

Продолжайте освобождать клей по всему нижнему краю iPad.

На моделях iPad 4 вставляйте щуп в этой области не глубже 1/2 дюйма (10 мм), чтобы не повредить шлейф кнопки «Домой».

Оставьте щуп зажатым под передним стеклом рядом с кнопкой «Домой».

Снова нагрейте iOpener в микроволновке и установите его на левый край iPad, чтобы начать прогрев клея в этой секции.

Проведите щупом вдоль верхнего края iPad, слегка вытаскивая его, чтобы обойти кронштейн фронтальной камеры.

Клей в этой секции очень толстый, и может потребоваться значительное усилие. Работайте осторожно и медленно, чтобы не поскользнуться и не повредить себя или iPad.

Если клей остыл слишком сильно, положите iOpener обратно на верхний край и продолжайте работу. Если iOpener остыл, снова нагрейте его.

Если щуп застревает в клее, «прокатите» щуп, как показано в шаге 9.

Продолжайте освобождать клей вдоль верхнего края iPad и проведите щупом вокруг верхнего левого угла.

Если клей достаточно тёплый, можно убрать iOpener с iPad для удобства. Однако если клей всё ещё сильно липкий, снова нагрейте iOpener и положите его на левый край во время работы.

Проведите щупом вдоль левого края iPad, освобождая клей по ходу. Клей здесь тонкий из‑за сенсорного слоя по всей левой стороне. Убедитесь, что щуп не слишком глубоко (максимум 1/2 дюйма, 10 мм), чтобы не повредить сенсорный слой.

Шлейф сенсорного слоя находится примерно в 2" (50 мм) от низа iPad. Прекратите проводить щуп, когда вы окажетесь примерно в 2.25" (60 мм) от низа iPad.

Используя инструмент для поддевания, который всё ещё находится под нижним краем iPad, освободите клей по нижнему левому углу.

Нижняя часть кабеля дигитайзера находится всего в ~1" (25 мм) от нижнего края iPad. Работайте осторожно и медленно, чтобы не повредить этот кабель.

Используя один из пластиковых медиаторов, приподнимите нижний правый угол iPad и захватите его пальцами.

Некоторая часть клея по периметру iPad могла снова приклеиться. В этом случае сдвиньте медиатор под край iPad там, где защитное стекло всё ещё приклеено, и «разрежьте» клей.

Держа iPad за верхний и нижний правые углы, отогните переднее стекло от корпуса iPad.

Осторожно обращайтесь с оставшимся клеем и используйте медиатор, чтобы разрезать любой клей, который всё ещё удерживает переднюю панель.

При сборке используйте микрофибровую салфетку и сжатый воздух для удаления пыли и отпечатков пальцев с ЖК-дисплея перед установкой стекла.

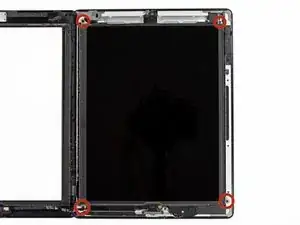

Снимите четыре винта Phillips #00 длиной 2 мм, фиксирующие ЖК-дисплей к алюминиевой раме.

Нижний левый винт скрыт разъёмом шлейфа кнопки «Домой». Аккуратно отведите шлейф кнопки «Домой» в сторону, чтобы вынуть нижний левый винт.

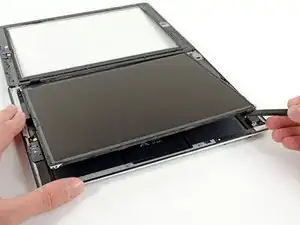

Используя пластиковый инструмент или лопаточку, приподнимите правый край ЖК-дисплея и выньте его из iPad.

Поверните ЖК-дисплей по левому краю и положите его сверху на переднюю стеклянную панель.

Будьте осторожны при перемещении ЖК-дисплея. Шлейф хрупкий и может порваться при чрезмерном изгибе.

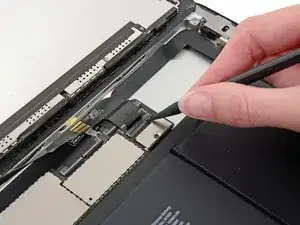

Используя наконечник лопаточки, отогните кусочек скотча, закрывающего разъём шлейфа ЖК-дисплея.

Поднимите фиксирующую защёлку на ZIF-разъёме шлейфа ЖК-дисплея.

Пальцами или пинцетом вытяните шлейф ЖК-дисплея из его гнезда на плате.

Не касаясь передней стороны ЖК-дисплея, снимите его с передней панели.

Если имеется, снимите кусочек электрической ленты, закрывающий антенну Wi‑Fi, кабель динамика и шлейф кнопки «Домой».

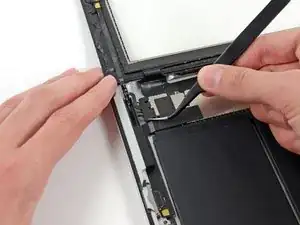

Поднимите фиксирующую защёлку на ZIF-разъёме шлейфа кнопки «Домой».

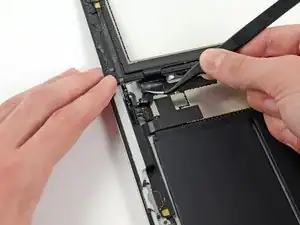

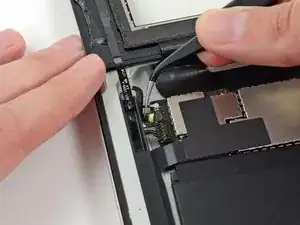

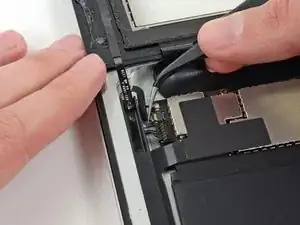

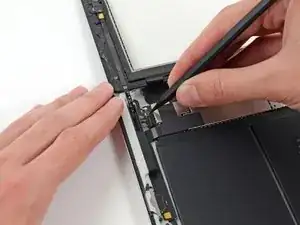

Используйте пинцет, чтобы вытянуть шлейф кнопки «Домой» прямо из его гнезда на плате.

Выведите шлейф кнопки «Домой» из его посадочного места в задней крышке.

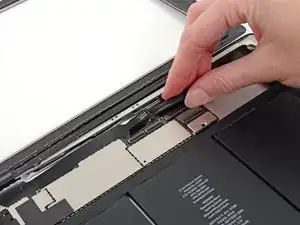

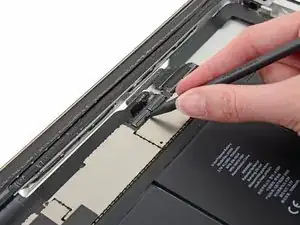

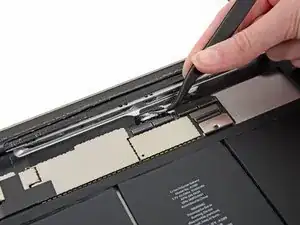

Используйте пинцет, чтобы отодрать кусочек скотча, фиксирующий шлейф дигитайзера к плате.

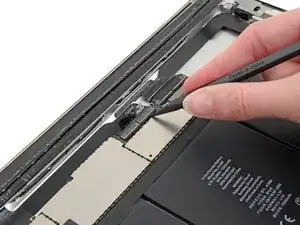

Поднимите фиксирующую защёлку на обоих ZIF-разъёмах шлейфа дигитайзера.

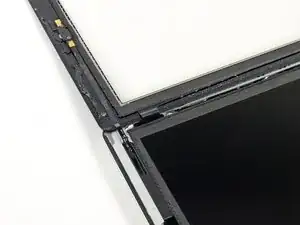

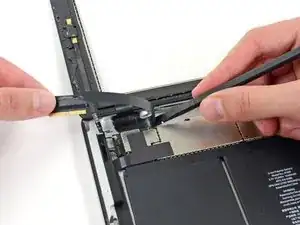

Плоским концом лопаточки ослабьте клей под шлейфом дигитайзера.

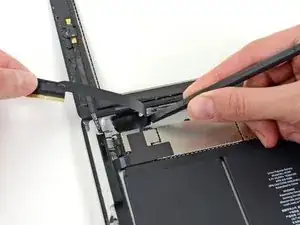

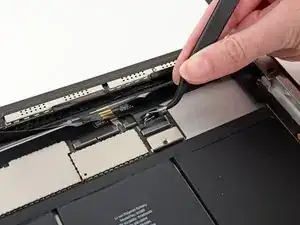

Вытяните шлейф дигитайзера прямо из его гнёзд на плате.

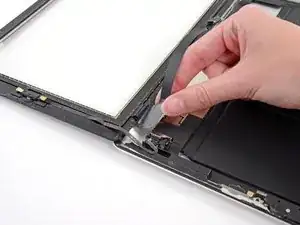

Отогните шлейф дигитайзера и с помощью плоского конца лопаточки освободите клей, фиксирующий шлейф к задней алюминиевой крышке.

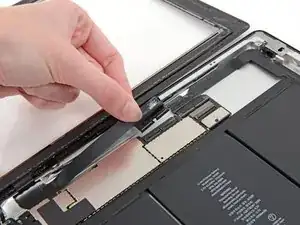

Пальцами вытяните шлейф дигитайзера из его посадочного места в алюминиевой раме.

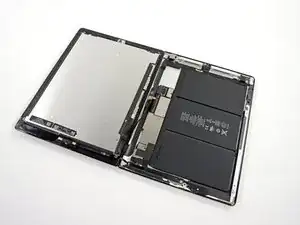

Снимите переднюю панель с iPad.
