Замена батареи iPad 4 Wi‑Fi

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновок с вращающимся поддоном: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в микроволновке в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва слишком горячий, чтобы держать его рукой.

В течение процедуры ремонта, по мере остывания iOpener, подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Осторожно: не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он кажется вздутым.

Если iOpener всё ещё слишком горяч в центре, продолжайте использовать его, ожидая, пока он немного остынет перед повторным нагревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому обращайтесь с ним осторожно. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Налейте в кастрюлю или сковороду достаточно воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите источник тепла.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Выньте нагретый iOpener щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за боковые язычки.

Ваш iOpener готов к использованию! Если нужно повторно нагреть iOpener, доведите воду до кипения, выключите тепло и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, чтобы предотвратить дальнейшее рассыпание осколков и не травмировать себя во время ремонта, заклейте стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на лицевую панель iPad до полного покрытия.

Это удержит осколки стекла и обеспечит прочность при поддевании и снятии дисплея.

По возможности следуйте остальной части руководства. Однако после появления трещин стекло, скорее всего, будет продолжать ломаться в процессе работы, и возможно придётся использовать металлический инструмент для поддевания, чтобы выковырять стекло.

Надевайте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить ЖК‑дисплей.

Опять же: поскольку в ходе этой процедуры вы можете работать с разбитым стеклом, настоятельно рекомендуем надевать защитные очки для защиты от летающих осколков.

Разместите iOpener плоско вдоль правого края iPad, разглаживая его для хорошего контакта между поверхностью iPad и iOpener.

Оставьте пакет на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В верхнем правом углу рамки клея iPad есть небольшой разрыв, примерно в 2,0 дюйма (~5 см) от верхней части iPad. Вы собираетесь воспользоваться этим слабым местом.

Совместите инструмент с кнопкой отключения звука. Вставьте кончик пластиковой лопатки в зазор между передним стеклом и пластиковой рамкой. Вставьте только сам кончик инструмента, ровно настолько, чтобы расширить трещину.

Может потребоваться сила, чтобы впихнуть клиновидный кончик пластиковой лопатки между стеклом и пластиком. Работайте терпеливо и аккуратно, расшатывая инструмент взад‑вперёд по мере необходимости.

Убедитесь, что вы разместили инструмент в нужном месте — между пластиковой рамкой дисплея и передним стеклом.

Держите кончик пластиковой лопатки в зазоре между передним стеклом и пластиковой рамкой, вставьте пластиковую лопатку‑пик в зазор рядом с лопаткой.

Удалите пластиковую лопатку из iPad и протолкните лопатку‑пик глубже под переднее стекло на глубину ~0,5 дюйма.

Пока вы работаете над освобождением клея с правой стороны iPad, подогрейте iOpener и поместите его на нижний край iPad.

Пока нижний край нагревается iOpener, начните освобождать клей с правого края iPad.

Сдвигайте лопатку‑пик вдоль края iPad, освобождая клей по ходу движения.

Клей очень прочный, может потребоваться значительная сила. Работайте аккуратно.

Если вы видите кончик лопатки‑пика под передним стеклом, немного вытяните её наружу. Использование лопатки на такой глубине не повредит ничего, но может оставить следы клея на ЖК‑дисплее.

Возможно, потребуется переместить разогретый iOpener обратно к правому краю iPad по мере ослабления клея. Это зависит от того, как долго iPad успел остыть во время работы.

Если лопатка для открытия застревает в клее, «катайте» лопатку вдоль стороны iPad, продолжая ослаблять клей.

Перед тем как вынуть первую лопатку из нижнего угла iPad, вставьте вторую лопатку под правый край переднего стекла, чтобы клей не слипся снова.

Разогрейте iOpener и переместите его к верхнему краю iPad.

Следующие шаги требуют крайней осторожности.

Wi‑Fi‑антенна крепится к правому нижнему краю задней крышки iPad винтами и кабелем. Из‑за ориентации Wi‑Fi‑антенны крайне важно действовать осторожно, иначе может произойти необратимое повреждение антенны.

Вам нужно будет освободить клей, фиксирующий антенну к передней панели, не повредив хрупкие детали, соединяющие антенну с нижней частью iPad. Тщательно следуйте следующим шагам.

Проведите лопатку вокруг правого нижнего угла iPad, ослабляя клей в этой области.

Не проводите лопатку дальше, чем через правый нижний угол. Вы можете повредить Wi‑Fi‑антенну.

На этом шаге необходимо переместить лопатку вдоль правого нижнего края передней панели. Wi‑Fi‑антенна находится очень близко к углу и легко перерезается, если клей освобождается неправильно.

Не удаляйте лопатку полностью из‑под переднего стекла, а вытащите её немного так, чтобы примерно 1/8" (3 мм) кончика всё ещё находилось под передним стеклом.

Проведите кончиком лопатки вдоль нижнего края iPad, ослабляя клей над Wi‑Fi‑антенной.

После того как вы прошли мимо Wi‑Fi‑антенны (примерно 3" (75 мм) от правого края, или рядом с кнопкой «Домой»), снова вставьте лопатку на всю глубину.

Сдвиньте лопатку вправо, освобождая клей, крепящий Wi‑Fi‑антенну к переднему стеклу.

Антенна прикреплена к нижней части iPad винтами и кабелем. Этот шаг отделяет антенну от передней панели, гарантируя, что при снятии панели антенна не будет повреждена.

Продолжайте ослаблять клей вдоль нижней части iPad, вытаскивая лопатку достаточно далеко, чтобы обойти кнопку «Домой», и снова вставляя её на глубину 1/2 дюйма (10 мм), когда лопатка пройдет мимо кнопки.

Если клей вдоль нижнего края слишком остыл, разогрейте iOpener, чтобы согреть клей в месте работы.

Не нагревайте iOpener более одной минуты за раз и всегда дайте ему остыть как минимум две минуты перед повторным нагревом.

Продолжайте ослаблять клей полностью вдоль нижнего края iPad.

На моделях iPad 4 в этой области вставляйте лопатку не глубже 1/2 дюйма (10 мм), чтобы не повредить шлейф кнопки «Домой».

Оставьте лопатку зажатой под передним стеклом вблизи кнопки «Домой».

Разогрейте iOpener в микроволновке и поместите его на левый край iPad, чтобы начать разогрев клея в этой секции.

Проведите лопатку вдоль верхнего края iPad, немного вытащив её, чтобы обойти кронштейн фронтальной камеры.

Клей в этой части очень толстый, и может потребоваться значительное усилие. Работайте аккуратно и медленно, чтобы не соскользнуть и не повредить себя или iPad.

Если клей слишком остыл, снова поместите iOpener вдоль верхнего края и продолжайте работу. Если iOpener остыл, разогрейте его.

Если лопатка застревает в клее, «катайте» лопатку, как показано в шаге 9.

Продолжайте ослаблять клей вдоль верхнего края iPad и проведите лопатку вокруг верхнего левого угла.

Если клей достаточно тёплый, выньте iOpener с iPad для удобства. Однако если клей всё ещё липкий, разогрейте iOpener и положите его на левый край во время работы.

Проведите лопатку вдоль левого края iPad, ослабляя клей по ходу. Здесь клей тонкий из‑за оцифровщика вдоль всей левой стороны. Убедитесь, что лопатка не слишком глубоко (максимум 1/2 дюйма, 10 мм), чтобы не повредить оцифровщик.

Шлейф оцифровщика расположен примерно в 2" (50 мм) от нижней части iPad. Прекратите движение лопаткой, когда будете примерно в 2.25" (60 мм) от нижней части iPad.

Используя медиатор, который всё ещё находится под нижним краем iPad, освободите клей по нижнему левому углу.

Нижняя часть кабеля дигитайзера находится всего в ~1" (25 мм) от нижнего края iPad. Работайте осторожно и медленно, чтобы не перерезать этот кабель.

Используя один из медиаторов, приподнимите нижний правый угол iPad и схватите его пальцами.

Некоторая часть клея по периметру iPad могла снова приклеиться. В этом случае подslide медиатор под край iPad там, где переднее стекло ещё приклеено, и «перережьте» клей.

Держась за верхний и нижний правые углы iPad, отведите переднее стекло от корпуса iPad.

Остерегайтесь оставшегося клея и используйте медиатор, чтобы разрезать любой клей, который всё ещё фиксирует переднюю панель.

При сборке используйте микрофибровую ткань и сжатый воздух, чтобы удалить пыль и отпечатки пальцев с ЖК-дисплея перед установкой стекла.

Снимите четыре винта Phillips #00 длиной 2 мм, которые закрепляют ЖК-дисплей к алюминиевой рамке.

Нижний левый винт скрыт разъёмом шлейфа кнопки «Домой». Аккуратно отведите шлейф кнопки «Домой» в сторону, чтобы извлечь нижний левый винт.

Используя пластиковой инструмент для вскрытия или лопатку, подденьте правый край ЖК-дисплея и выведите его из корпуса iPad.

Поверните ЖК-дисплей по его левому краю и положите его на переднюю стеклянную панель.

Будьте осторожны при перемещении ЖК-дисплея. Шлейф хрупкий и может порваться при чрезмерном изгибе.

Кончиком лопатки отогните кусочек ленты, закрывающий разъём шлейфа ЖК-дисплея.

Поднимите фиксирующий язычок на ZIF-разъёме шлейфа ЖК-дисплея.

Пальцами или пинцетом извлеките шлейф ЖК-дисплея из гнезда на плате.

Не касаясь передней стороны ЖК-дисплея, поднимите его с передней панели.

Если присутствует, снимите кусочек электрической ленты, закрывающей антенну Wi‑Fi, кабель динамика и шлейф кнопки «Домой».

Поднимите фиксирующий язычок на ZIF-разъёме шлейфа кнопки «Домой».

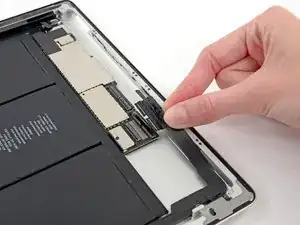

Используйте пинцет, чтобы вытянуть шлейф кнопки «Домой» прямо из его гнезда на плате.

Выведите шлейф кнопки «Домой» из его канавки в задней крышке.

Используйте пинцет, чтобы оторвать кусочек ленты, который фиксирует шлейф дигитайзера на плате.

Поднимите фиксирующие язычки на обоих ZIF-разъёмах шлейфов дигитайзера.

Плоским концом лопатки ослабьте клей под шлейфом дигитайзера.

Вытяните шлейф дигитайзера прямо из его гнёзд на плате.

Отогните шлейф дигитайзера и плоским концом лопатки оторвите клей, удерживающий шлейф на задней алюминиевой крышке.

Пальцами вытяните шлейф дигитайзера из его посадочного места в алюминиевой рамке.

Снимите переднюю панель с iPad.

Используя пинцет, оторвите и снимите кусочек электрической ленты, закрывающей разъём кабеля блока разъёма на наушники.

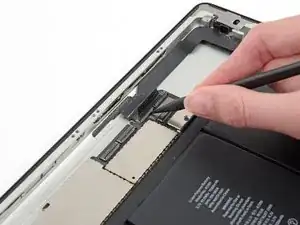

Кончиком лопатки поднимите фиксирующие язычки на обоих ZIF-разъёмах, закрепляющих кабель блока наушников на плате.

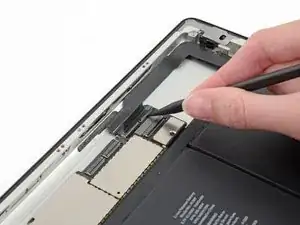

Под slide плоский конец лопатки под кабель блока наушников, чтобы освободить клей, фиксирующий его к задней алюминиевой рамке.

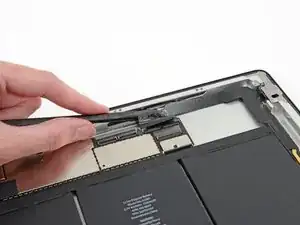

Вытяните кабель блока наушников прямо из его гнезда на плате.

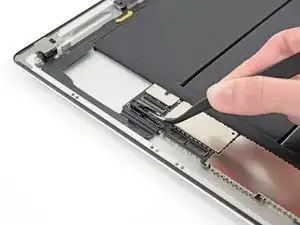

Отключите следующие разъёмы от соответствующих гнёзд на плате:

Кабель антенны Wi‑Fi

Кабель разъёма динамика.

Кабель разъёма док/Lightning.

На этом разъёме может находиться кусок чёрной ленты. Удалите её пинцетом.

Следите за тем, чтобы поддевать снизу сам разъём, а не гнездо. Поддевание гнезда может привести к серьёзному повреждению.

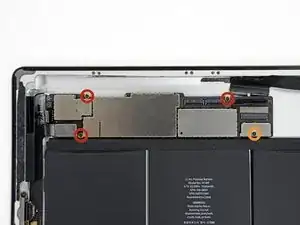

Удалите следующие четыре винта, фиксирующие плату к задней алюминиевой панели.

Три 2,1 мм Phillips #00

Один 2,5 мм Phillips #00

Держа плату за сторону, противоположную разъёму Lightning, осторожно оттяните плату от iPad.

Аккумулятор очень прочно приклеен к алюминиевой рамке с помощью большого количества прочного клея.

На следующих шагах вы будете поочерёдно удалять клей под аккумулятором участками по 2 дюйма. Это предотвратит чрезмерную нагрузку на аккумулятор.

Будьте очень осторожны, чтобы не проколоть и не повредить аккумулятор при его извлечении из iPad. Аккумуляторы содержат токсичные вещества, вредные при проглатывании или вдыхании.

Вставьте плоский конец металлической лопатки под аккумулятор вблизи нижней части iPad.

Просуньте металлическую лопатку примерно на 1,5" под аккумулятор, разрывая клей.

Клей очень прочный. Для ослабления клея требуется значительное усилие. Работайте медленно и осторожно, следя за тем, чтобы лопатка не соскользнула.

Аналогичным образом просуньте лопатку приблизительно на 2" под другие полосы клея.

Осторожно просуньте металлическую лопатку под разъём аккумулятора, разрывая клей, фиксирующий его на месте.

Продолжайте ослаблять клей в верхней части аккумулятора.

Начиная с того места, где закончился предыдущий проход, вставьте металлическую лопатку ещё на два дюйма под аккумулятор.

По мере того как вы просовываете лопатку глубже под аккумулятор, держите её как можно более плоско относительно задней крышки, чтобы не изгибать аккумулятор.

Повторите этот процесс для оставшихся полос клея.

Аналогично ранее описанному, продолжайте ослаблять клей на всех полосах до глубины примерно 4".

Для последнего прохода продвиньте металлическую лопатку до самого правого края iPad.

Проделайте то же самое для всех полос клея.

Убедитесь, что весь клей полностью ослаблен от аккумулятора.

Аккуратно приподнимите левую сторону аккумулятора, повернув его в сторону правой стороны iPad.

Используйте металлическую лопатку, чтобы ослабить любой клей, который всё ещё удерживает аккумулятор на месте.

Удалите аккумулятор из iPad.
