Замена микрофона iPad 4 Wi‑Fi

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновых печей с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда его едва можно удерживать на ощупь.

В ходе ремонта, по мере остывания iOpener, снова нагревайте его в микроволновке дополнительно по тридцать секунд за раз.

Не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не нагревайте свыше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он выглядит вздутым.

Если iOpener в середине всё ещё слишком горячий для прикосновения, продолжайте использовать его, ожидая остывания перед следующим нагревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, держась за один из двух плоских концов, чтобы избежать касания горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипятке.

Заполните кастрюлю или сковороду водой так, чтобы iOpener полностью погрузился.

Доведите воду до кипения. Выключите огонь.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы вынуть нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за концевые вкладки.

Ваш iOpener готов к использованию! Если нужно повторно нагреть iOpener, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPad до полного покрытия передней панели.

Это удержит осколки и придаст конструктивную целостность при поддевании и подъёме дисплея.

Старайтесь следовать остальной части руководства как описано. Однако после того как стекло повреждено, оно, вероятно, продолжит трескаться в процессе работы, и вам может потребоваться металлический монтажный инструмент, чтобы вынуть осколки.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК‑экран.

Опять же, поскольку при этой процедуре возможно обращение с битым стеклом, мы настоятельно рекомендуем надеть защитные очки для защиты от летающих осколков.

Положите iOpener плоско вдоль правого края iPad, разглаживая его для хорошего контакта между поверхностью iPad и iOpener.

Оставьте пакет на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В верхнем правом углу iPad имеется небольшой разрыв в клеевом кольце дисплея, примерно в 2,0 дюйма (~5 см) от верхнего края iPad. Вы собираетесь воспользоваться этой слабостью.

Совместите инструмент с кнопкой отключения звука. Вставьте наконечник пластикового монтажного инструмента в зазор между передним стеклом и пластиковой рамкой. Вставьте только самый кончик инструмента, достаточно, чтобы расширить трещину.

Может потребоваться сила, чтобы ввести застрявший наконечник инструмента между стеклом и пластиком. Работайте терпеливо и аккуратно, покачивая пластиковый инструмент туда‑обратно по необходимости.

Убедитесь, что вы разместили инструмент в правильном месте — между пластиковой рамкой дисплея и передним стеклом.

Держите наконечник пластикового монтажного инструмента зажатым между передним стеклом и пластиковой рамкой, вставьте в зазор пластиковую лопатку рядом с монтажным инструментом.

Уберите пластиковый монтажный инструмент с iPad и протолкните лопатку дальше под переднее стекло на глубину ~0,5 дюйма.

Пока вы работаете над освобождением клея с правой стороны iPad, снова нагрейте iOpener и поместите его на нижний край iPad.

Пока нижний край нагревается iOpener, начните освобождать клей с правого края iPad.

Вставляйте лопатку вдоль кромки iPad, освобождая клей по мере продвижения.

Клей очень прочный, и может потребоваться значительное усилие. Работайте аккуратно.

Если вы видите наконечник лопатки под передним стеклом, немного вытяните лопатку. Использование лопатки на такой глубине не повредит ничего, но может оставить клей на ЖК‑экране.

Возможно, потребуется переместить нагретый iOpener обратно к правому краю iPad по мере ослабления клея. Это зависит от того, как долго iPad успел остыть во время вашей работы.

Если монтажная лопатка застревает в клее, «прокатите» лопатку вдоль стороны iPad, продолжая ослаблять клей.

Перед тем как удалить первую монтажную лопатку из нижнего угла iPad, вставьте вторую лопатку под правый край переднего стекла, чтобы клей не слипся снова.

Снова разогрейте iOpener и переместите его к верхнему краю iPad.

Следующие несколько шагов требуют предельной осторожности.

Wi‑Fi антенна прикреплена к правому нижнему краю задней крышки iPad с помощью винтов и кабеля. Из‑за расположения антенны крайне важно действовать осторожно, иначе возможны необратимые повреждения антенны.

Вам нужно освободить клей, держащий антенну на передней панели, не повреждая тонкие элементы, прикрепляющие антенну к нижней части iPad. Выполняйте следующие шаги внимательно.

Просуньте монтажную лопатку вокруг правого нижнего угла iPad, освобождая клей в этой области.

Не проводите лопаткой дальше правого нижнего угла. Вы можете повредить Wi‑Fi антенну.

На этом шаге необходимо передвигать монтажную лопатку вдоль правого нижнего края передней панели. Wi‑Fi антенна находится очень близко к углу и легко перерезается при неправильном освобождении клея.

Не вынимайте лопатку полностью из‑под переднего стекла, а вытяните её лишь немного так, чтобы примерно 1/8" (3 мм) наконечника всё ещё находилось под передним стеклом.

Проведите наконечником монтажной лопатки вдоль нижнего края iPad, освобождая клей над Wi‑Fi антенной.

Как только вы пройдёте мимо Wi‑Fi антенны (примерно 3" (75 мм) от правого края, или прямо рядом с кнопкой «Домой»), вставьте монтажную лопатку на полную глубину.

Сдвиньте лопатку вправо, освобождая клей, крепящий Wi‑Fi антенну к переднему стеклу.

Антенна прикреплена к нижней части iPad винтами и кабелем. Этот шаг отделяет антенну от передней панели, обеспечивая её целостность при снятии панели.

Продолжайте освобождать клей вдоль нижней части iPad, вытаскивая монтажную лопатку достаточно далеко, чтобы обойти кнопку «Домой», и вставляя её снова на глубину 1/2 дюйма (10 мм) после того, как лопатка пройдёт мимо кнопки.

Если клей вдоль нижнего края слишком остыл, разогрейте iOpener, чтобы подогреть клей в рабочей зоне.

Не нагревайте iOpener более одной минуты подряд и всегда дайте ему остыть не менее двух минут перед повторным нагревом.

Продолжайте освобождать клей вдоль всего нижнего края iPad.

На моделях iPad 4 вставляйте лопатку в этой области не глубже, чем на 1/2 дюйма (10 мм), чтобы не повредить ленточный кабель кнопки «Домой».

Оставьте монтажную лопатку зажатой под передним стеклом вблизи кнопки «Домой».

Снова разогрейте iOpener в микроволновой печи и поместите его на левый край iPad, чтобы начать разогрев клея в этой секции.

Проведите монтажной лопаткой вдоль верхнего края iPad, слегка вынимая её, чтобы обойти кронштейн фронтальной камеры.

Клей в этой области очень плотный, и может потребоваться заметное усилие. Работайте осторожно и медленно, чтобы не поскользнуться и не повредить себя или iPad.

Если клей слишком остыл, верните iOpener на верхний край и продолжайте работу. Если iOpener остывает, разогрейте его снова.

Если монтажная лопатка застревает в клее, «прокатите» лопатку, как показано в шаге 9.

Продолжайте освобождать клей вдоль верхнего края iPad и обведите монтажной лопаткой верхний левый угол.

Если клей достаточно тёплый, снимите iOpener с iPad для удобства. Однако если клей всё ещё липкий, разогрейте iOpener и положите его на левый край во время работы.

Проведите монтажной лопаткой вдоль левого края iPad, освобождая клей по ходу. Клей здесь тонкий из‑за дигитайзера вдоль всей левой стороны. Убедитесь, что лопатка не вставлена слишком глубоко (максимум 1/2 дюйма — 10 мм), чтобы не повредить дигитайзер.

Ленточный кабель дигитайзера находится примерно в 2" (50 мм) от нижней части iPad. Прекратите скользить лопаткой, когда вы окажетесь примерно в 2.25" (60 мм) от нижней части iPad.

С помощью открывающей пластинки, которая всё ещё находится под нижним краем iPad, освободите клей в нижнем левом углу.

Нижняя часть шлейфа дигитайзера находится всего в ~1" (25 мм) от низа iPad. Работайте осторожно и медленно, чтобы не перерезать этот шлейф.

Используя одну из открывающих пластинок, приподнимите нижний правый угол iPad и захватите его пальцами.

Часть клея по периметру iPad могла снова приклеиться. В таком случае вставьте пластинку под край iPad в том месте, где стекло всё ещё приклеено, и «перережьте» клей.

Держась за верхний и нижний правые углы iPad, отведите переднее стекло от корпуса устройства.

Будьте осторожны с оставшимся клеем и используйте открывающую пластинку, чтобы перерезать любой клей, который всё ещё удерживает переднюю панель.

При сборке используйте микрофибровую салфетку и сжатый воздух, чтобы очистить ЖК‑дисплей от пыли и отпечатков пальцев перед повторной установкой стекла.

Снимите четыре винта Phillips #00 длиной 2 мм, крепящие ЖК‑дисплей к алюминиевой рамке.

Нижний левый винт скрыт соединителем шлейфа кнопки «Домой». Аккуратно отодвиньте шлейф кнопки «Домой», чтобы снять нижний левый винт.

Используя пластиковый медиатор или лопатку, приподнимите правый край ЖК‑дисплея и выведите его из корпуса iPad.

Поверните ЖК‑дисплей вокруг левого края и положите его на переднее стекло панелью вверх.

Будьте осторожны при перемещении ЖК‑дисплея. Шлейф хрупок и может порваться при чрезмерном изгибе.

Кончиком лопатки отогните кусочек клеящей ленты, закрывающей разъём шлейфа ЖК‑дисплея.

Поднимите фиксирующую планку на ZIF‑разъёме шлейфа ЖК‑дисплея.

Пальцами или пинцетом вытяните шлейф ЖК‑дисплея из его гнезда на плате.

Не прикасаясь к передней части ЖК‑дисплея, поднимите его и снимите с передней панели.

Если есть, снимите кусочек электрической ленты, покрывающий Wi‑Fi антенну, кабель динамика и шлейф кнопки «Домой».

Поднимите фиксирующую планку на ZIF‑разъёме шлейфа кнопки «Домой».

Используйте пинцет, чтобы вытащить шлейф кнопки «Домой» прямо из его гнезда на плате.

Выведите шлейф кнопки «Домой» из его канавки в задней крышке.

Используя пинцет, отогните кусочек ленты, фиксирующей шлейф дигитайзера к плате.

Поднимите фиксирующую планку на обоих ZIF‑разъёмах шлейфа дигитайзера.

Плоским концом лопатки ослабьте клей под шлейфом дигитайзера.

Вытащите шлейф дигитайзера прямо из его гнезд на плате.

Отогните шлейф дигитайзера и плоским концом лопатки оторвите клей, фиксирующий шлейф к задней алюминиевой крышке.

Пальцами вытяните шлейф дигитайзера из его пазов в алюминиевой рамке.

Снимите переднюю панель с iPad.

Используйте пинцет, чтобы отогнуть клейкую ленту, закрывающую разъём фронтальной камеры.

Плоским концом лопатки отожмите фронтальную камеру от её гнезда на узле разъёма для наушников.

Плоским концом лопатки выпрессуйте фронтальную камеру из её посадочного места в задней крышке.

Поднимите и извлеките фронтальную камеру из iPad.

Используйте пинцет, чтобы отогнуть клейкую ленту, закрывающую шлейф микрофона.

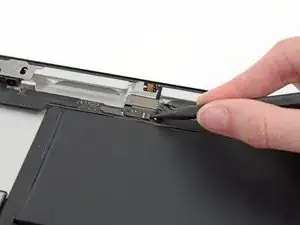

С помощью кончика лопатки отогните фиксирующий язычок на ZIF-разъёме кабеля микрофона.

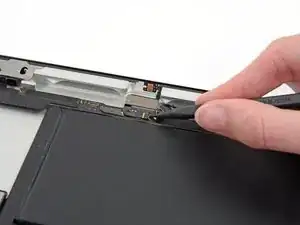

Вставьте кончик лопатки под ленточный кабель микрофона и осторожно вытолкните его из гнезда ZIF-разъёма.

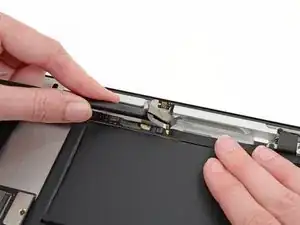

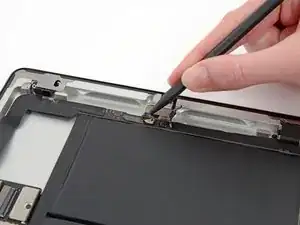

Используйте плоский край лопатки, чтобы оторвать ленточный кабель микрофона от клея, фиксирующего его к задней крышке.

Не удаляйте полностью сборку микрофона. Она по-прежнему прикреплена к верхнему краю задней крышки прочным клеем.

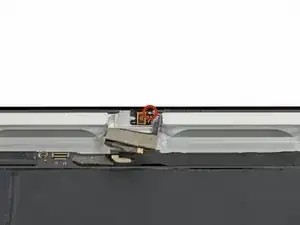

Следующий шаг потребует поддеть сборку микрофона, используя небольшое отверстие (выделено красным) рядом с верхним правым углом сборки микрофона в качестве рычага.

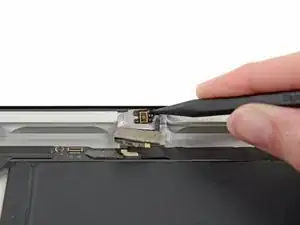

Вставьте кончик лопатки в отверстие, расположенное рядом с верхним правым углом сборки микрофона.

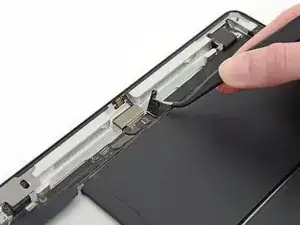

Осторожно подденьте лопаткой вверх, упираясь в заднюю крышку, чтобы оторвать сборку микрофона от клея, приклеившего её к задней крышке.

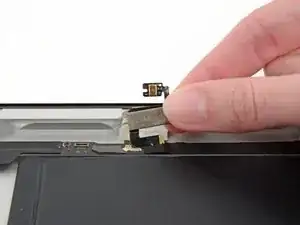

Поднимите и снимите сборку микрофона с iPad.
