Замена фронтальной камеры iPad 4 Wi‑Fi

Рекомендуем очистить микроволновую печь перед началом, поскольку грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновок с вращающейся тарелкой: убедитесь, что тарелка вращается свободно. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки потребуется больше или меньше времени. iOpener достаточно нагрет, когда до него едва терпимо дотронуться.

В процессе ремонта, по мере остывания iOpener, подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Осторожно: не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву. Не пытайтесь нагревать свыше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он вздулся.

Если iOpener в середине по‑прежнему слишком горячий для прикосновения, продолжайте использовать его, дождавшись небольшого охлаждения перед следующими подогревами. Правильно нагретый iOpener остается тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая за один из двух плоских концов, чтобы не касаться горячей середины.

iOpener будет очень горячим, поэтому обращайтесь с ним осторожно. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сотейник водой так, чтобы iOpener полностью погрузился.

Доведите воду до кипения. Выключите огонь.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Достаньте нагретый iOpener щипцами из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые вкладки.

iOpener готов к использованию! Если нужно повторно разогреть iOpener, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, ограничьте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наклейте накладывающиеся полосы прозрачной упаковочной ленты на экран iPad, пока вся лицевая сторона не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

Старайтесь по возможности следовать остальной части руководства. Однако после того как стекло повреждено, оно, вероятно, будет продолжать трескаться при работе, и может потребоваться металлический монтажный инструмент, чтобы вычистить стекло.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК‑дисплей.

Поскольку в ходе процедуры вы можете работать с разбитым стеклом, настоятельно рекомендуем надеть защитные очки для защиты от летящих осколков.

Положите iOpener ровно на правый край iPad, разгладив его, чтобы обеспечить хороший контакт между поверхностью iPad и iOpener.

Оставьте сумку на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В уплотнительном кольце клея iPad есть небольшая слабина в верхнем правом углу устройства, примерно в 2,0 дюйма (~5 см) от верхнего края. Вы собираетесь воспользоваться этой уязвимостью.

Выравнивайте инструмент в направлении кнопки отключения звука. Вставьте кончик пластикового инструмента для вскрытия в зазор между передним стеклом и пластиковой рамкой. Вставьте только самую острую часть инструмента, ровно настолько, чтобы расширить трещину.

Чтобы просунуть клиновидный кончик инструмента между стеклом и пластиком, может потребоваться сила. Работайте терпеливо и аккуратно, покачивая пластиковый инструмент взад‑вперёд по мере необходимости.

Убедитесь, что вы разместили инструмент в правильном месте — между пластиковой рамкой дисплея и передней панелью стекла.

Удерживая наконечник пластикового инструмента зажатым между передним стеклом и пластиковой рамкой, вставьте в зазор пластиковую лопатку прямо рядом с пластиковым инструментом.

Удалите пластиковый инструмент из iPad и протолкните лопатку глубже под переднее стекло на глубину около 0,5 дюйма.

Пока вы работаете над освобождением клея с правой стороны iPad, снова разогрейте iOpener и разместите его на нижнем крае iPad.

Пока нижний край нагревается iOpener, начните освобождать клей с правого края iPad.

Проводите лопаткой вдоль кромки iPad, освобождая клей по мере продвижения.

Клей очень прочный, и может потребоваться значительная сила. Работайте аккуратно.

Если вы видите наконечник лопатки под передним стеклом, немного вытяните лопатку наружу. Использование лопатки на такой глубине не повредит ничего, но может оставить клей на ЖК‑экране.

Возможно, потребуется переместить подогретый iOpener обратно к правому краю iPad по мере ослабления клея. Это зависит от того, сколько времени iPad успел остыть во время работы.

Если монтажная лопатка застревает в клее, «прокатывайте» лопатку вдоль боковой стороны iPad, продолжая ослаблять клей.

Перед тем как вынуть первую монтажную лопатку из нижнего угла iPad, вставьте вторую лопатку под правый край переднего стекла, чтобы клей не склеился снова.

Повторно подогрейте iOpener и переместите его к верхнему краю iPad.

Следующие шаги требуют крайней осторожности.

Антенна Wi‑Fi прикреплена к правому нижнему краю задней крышки iPad винтами и кабелем. Из‑за расположения антенны важно действовать осторожно, иначе антенна может быть необратимо повреждена.

Вам нужно будет освободить клей, фиксирующий антенну к передней панели, не повредив хрупкие элементы крепления антенны к нижней части iPad. Выполняйте следующие шаги внимательно.

Проведите монтажной лопаткой вокруг правого нижнего угла iPad, освобождая клей в этой области.

Не проводите лопатку дальше, чем правый нижний угол. Вы можете повредить антенну Wi‑Fi.

На этом шаге нужно перемещать монтажную лопатку вдоль правого нижнего края передней панели. Антенна Wi‑Fi находится очень близко к углу и легко перерезается при неправильном освобождении клея.

Не вынимайте лопатку полностью из‑под переднего стекла, а вытяните её лишь немного, чтобы примерно 1/8" (3 мм) кончика оставалось под передним стеклом.

Проведите кончиком монтажной лопатки вдоль нижнего края iPad, освобождая клей над антенной Wi‑Fi.

Как только вы пройдёте мимо антенны Wi‑Fi (примерно 3" (75 мм) от правого края, или рядом с кнопкой «Домой»), снова вставьте монтажную лопатку на всю глубину.

Поддвиньте лопатку вправо, освобождая клей, фиксирующий антенну к переднему стеклу.

Антенна прикреплена к нижней части iPad винтами и кабелем. Этот шаг отделяет антенну от передней панели, обеспечивая её сохранность при снятии панели.

Продолжайте освобождать клей вдоль нижней части iPad, вынимая монтажную лопатку достаточно далеко, чтобы обойти кнопку «Домой», и вновь вставляя её на глубину 1/2 дюйма (10 мм) после того, как лопатка пройдет кнопку «Домой».

Если клей на нижнем крае слишком остыл, подогрейте iOpener, чтобы разогреть клей в рабочей области.

Не нагревайте iOpener более одной минуты за раз и всегда дайте как минимум две минуты перед повторным нагревом.

Продолжайте освобождать клей вдоль всего нижнего края iPad.

В моделях iPad 4 вставляйте лопатку на максимальную глубину 1/2 дюйма (10 мм) в этой области, чтобы не повредить шлейф кнопки «Домой».

Оставьте монтажную лопатку зафиксированной под передним стеклом рядом с кнопкой «Домой».

Повторно подогрейте iOpener в микроволновке и положите его на левый край iPad, чтобы начать разогрев клея в этой области.

Проведите монтажной лопаткой вдоль верхнего края iPad, слегка вынимая её, чтобы обойти кронштейн фронтальной камеры.

Клей в этой области очень плотный, и может потребоваться значительное усилие. Работайте аккуратно и медленно, чтобы не соскользнуть и не повредить себя или iPad.

Если клей слишком остыл, снова положите iOpener вдоль верхнего края и продолжайте работу. Если iOpener остыл, подогрейте его.

Если монтажная лопатка застревает в клее, «прокатывайте» лопатку, как показано в шаге 9.

Продолжайте освобождать клей вдоль верхнего края iPad и проведите монтажной лопаткой вокруг верхнего левого угла.

Если клей достаточно нагрет, снимите iOpener с iPad для удобства. Однако если клей всё ещё липкий, снова подогрейте iOpener и положите его на левый край во время работы.

Проведите монтажной лопаткой вдоль левого края iPad, освобождая клей по мере движения. Здесь клей тонкий из‑за цифрового датчика вдоль всей левой стороны. Убедитесь, что лопатка не вставлена слишком глубоко (максимум 1/2 дюйма, 10 мм), чтобы не повредить цифровой сенсор.

Шлейф цифрового датчика находится примерно в 2" (50 мм) от низа iPad. Прекратите движение лопатки, когда будете на расстоянии примерно 2,25" (60 мм) от низа iPad.

Используя открывающую лопатку, которая всё ещё находится под нижним краем iPad, освободите клей по нижнему левому углу.

Нижняя часть шлейфа дигитайзера находится всего в ~1" (25 мм) от низа iPad. Работайте аккуратно и медленно, следя за тем, чтобы не перерезать этот шлейф.

Используя одну из открывающих лопаток, подденьте нижний правый угол iPad и захватите его пальцами.

Часть клея по периметру iPad могла снова приклеиться. В этом случае подведите лопатку под край iPad в том месте, где переднее стекло всё ещё приклеено, и «разрежьте» клей.

Держась за верхний и нижний правые углы iPad, отведите переднее стекло от корпуса.

Остерегайтесь остающегося клея и используйте открывающую лопатку, чтобы перерезать клей, если передняя панель всё ещё прикреплена.

При сборке протрите ЖК-дисплей микрофибровой салфеткой и продуйте сжатым воздухом, чтобы удалить пыль и отпечатки перед установкой стекла.

Снимите четыре винта Phillips #00 длиной 2 мм, которые крепят ЖК-дисплей к алюминиевой рамке.

Нижний левый винт скрыт коннектором шлейфа кнопки «Домой». Аккуратно отведите шлейф кнопки «Домой» в сторону, чтобы вынуть нижний левый винт.

Используя пластиковый инструмент для открытия или пластик-вилку, приподнимите правый край ЖК-дисплея из корпуса iPad.

Поверните ЖК-дисплей по левой кромке и положите его сверху на переднюю панель стекла.

Будьте осторожны при перемещении ЖК-дисплея. Шлейф хрупкий и может оборваться при чрезмерном изгибе.

Используя наконечник пластиковой вилки, отогните кусочек ленты, закрывающий коннектор шлейфа ЖК-дисплея.

Поднимите запорную планку ZIF-коннектора шлейфа ЖК-дисплея.

Пальцами или пинцетом выньте шлейф ЖК-дисплея из разъёма на плате логики.

Не касаясь передней части ЖК-дисплея, поднимите его с передней панели.

Если присутствует, снимите кусочек электроизоляционной ленты, закрывающий антенну Wi‑Fi, кабель динамика и шлейф кнопки «Домой».

Поднимите запорную планку ZIF-коннектора шлейфа кнопки «Домой».

Используйте пинцет, чтобы вынуть шлейф кнопки «Домой» прямо из его разъёма на плате логики.

Выведите шлейф кнопки «Домой» из его канавки в задней крышке.

Используйте пинцет, чтобы оторвать кусочек ленты, который фиксирует шлейф дигитайзера к плате логики.

Поднимите запорную планку на обоих ZIF-коннекторах шлейфа дигитайзера.

Используйте плоский конец пластиковой вилки, чтобы ослабить клей под шлейфом дигитайзера.

Выньте шлейф дигитайзера прямо из его разъёмов на плате логики.

Отогните шлейф дигитайзера и используйте плоский конец пластиковой вилки, чтобы оторвать клей, фиксирующий шлейф к задней алюминиевой крышке.

Пальцами выньте шлейф дигитайзера из его канавки в алюминиевой рамке.

Снимите переднюю панель с iPad.

Используйте пинцет, чтобы отогнуть клейкую ленту, закрывающую коннектор фронтальной камеры.

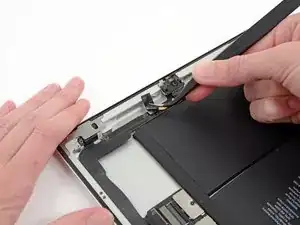

Используя плоский конец пластиковой вилки, подденьте фронтальную камеру из её разъёма на узле разъёма для наушников.

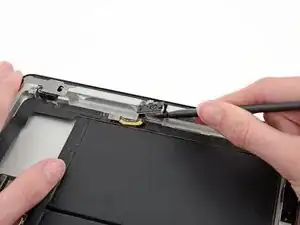

Используйте плоский конец пластиковой вилки, чтобы вынуть фронтальную камеру из её посадочного места в задней крышке.

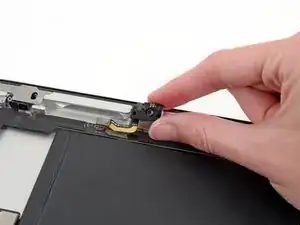

Поднимите и выньте фронтальную камеру из iPad.
