Замена передней крышки Kobo Clara BW (N365)

По возможности полностью разрядите батарею ридера перед началом ремонта. В идеале устройство должно быть полностью разряжено.

Опционально: чтобы разрядить батарею быстрее, перейдите в Ещё → Настройки → Экономия энергии и конфиденциальность и установите Автоматически переходить в спящий режим через и Автоматически выключать питание через в положение Никогда.

При работе с батареей или рядом с ней не используйте острые металлические инструменты, чтобы избежать прокола и короткого замыкания аккумулятора.

Отключите все кабели и полностью выключите ридер.

Экран должен быть чёрным и отображать Powered off.

Положите ридер так, чтобы задняя крышка была обращена вверх.

Вставьте плоскую грань медиатора для вскрытия между рамкой и нижним левым углом задней крышки.

Надавите медиатором вниз под небольшим углом, пока он не соскользнёт под заднюю крышку.

Сдвиньте медиатор в направлении нижнего правого угла, чтобы освободить защёлки вдоль нижнего края.

Удалите медиатор и снова вставьте его под нижний левый угол.

Разверните медиатор плоско под задней крышкой и прокрутите его вокруг нижнего левого угла, чтобы освободить защёлки.

Если возникают трудности, попробуйте поворачивать медиатор, чтобы приподнять угловые защёлки из их пазов.

Сдвиньте медиатор в направлении верхнего левого угла, чтобы освободить защёлки вдоль левого края.

На этом этапе вы должны суметь ухватить заднюю крышку и освободить оставшиеся защёлки. Если нет, поддвиньте медиатор под периметр задней крышки, пока не сможете захватить край.

Возьмитесь за левый край задней крышки и приподнимите её от ридера, чтобы освободить оставшиеся защёлки.

Снимите заднюю крышку.

При сборке совместите заднюю крышку с ридером и нажмите по периметру, пока все защёлки не встанут на место.

Вся поверхность внутренних компонентов ридера покрыта тонким пластиковым гидроизоляционным покрытием. Имейте в виду следующее при дальнейшей разборке:

Хотя это не повредит устройство, удаление покрытия подвергает устройство риску попадания влаги.

Покрытие хрупкое и может крошиться на множество мелких частей. Нагрев покрытия помогает, но работа с ним всё равно занимает много времени.

Защёлки ZIF-разъёмов покрыты гелем, который может заклинить петлю и помешать полной разблокировке защёлки. Убедитесь, что защёлки полностью установлены вертикально перед отключением каких-либо кабелей.

В зависимости от ремонта вам, возможно, придётся удалить покрытие с ZIF-разъёмов и их кабелей.

Разогрейте iOpener и положите его на разъём батареи на 90 секунд, чтобы смягчить покрытие.

В качестве альтернативы можно использовать фен или тепловую пушку.

Используйте наконечник лопатки, чтобы соскребать покрытие вдоль белой головки разъёма аккумулятора — настолько, чтобы вы могли захватить куски пинцетом с острыми наконечниками.

Используйте пинцет с острыми наконечниками, чтобы удалить всё покрытие вокруг головки разъёма аккумулятора и его гнезда.

Если покрытие становится слишком хрупким и трудно отделяется, снова разогрейте разъём и попробуйте ещё раз.

Это кропотливый процесс! Недостаточное удаление покрытия может повредить пластиковую головку при отключении, поэтому действуйте аккуратно!

Подденьте кончиком лопатки край контакта разъёма аккумулятора с противоположной от кабеля стороны.

Возле разъёма находится поверхностно‑монтированный компонент. Осторожно — не касайтесь его лопаткой!

Поднимите разъём лопаткой, чтобы отделить оставшееся покрытие и отключить аккумулятор.

При сборке:

Осмотрите контакт разъёма и его гнездо на предмет остатков покрытия, которые могут помешать хорошему контакту.

Снимите покрытие, подогревая участок, когда покрытие станет слишком ломким.

Внешний вид не обязателен! Нужно лишь удалить достаточно покрытия, чтобы контакт разъёма правильно сел в гнездо.

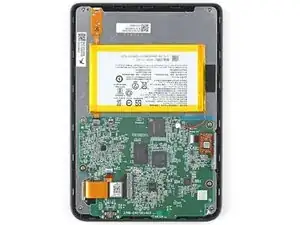

Используйте крестовую отвёртку, чтобы выкрутить четыре винта длиной 3 мм, фиксирующие углы передней крышки.

Экран зафиксирован слабым клеем по периметру передней крышки и слоем покрытия вдоль нижнего края.

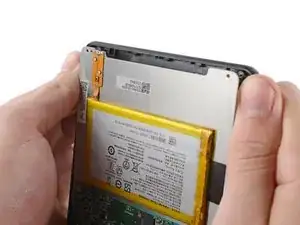

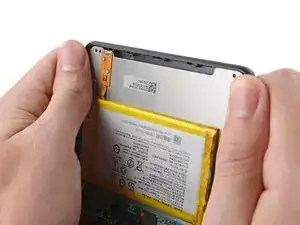

Согните верхний край передней крышки вокруг экрана, чтобы отделить клей.

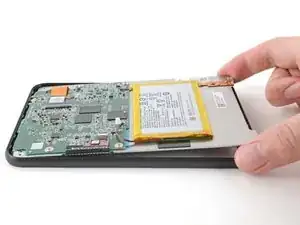

Поднимите верхний край экрана, чтобы отделить оставшийся клей по периметру передней крышки.

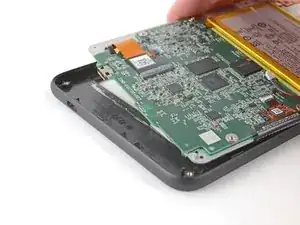

Сдвиньте экран к верхней части ридера, чтобы обнажить покрытие вдоль нижнего края.

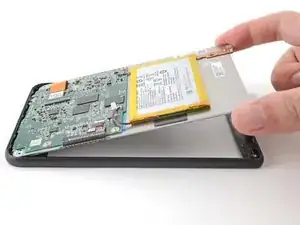

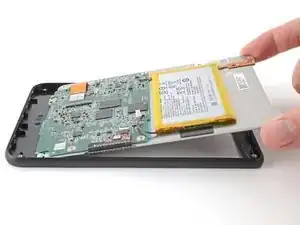

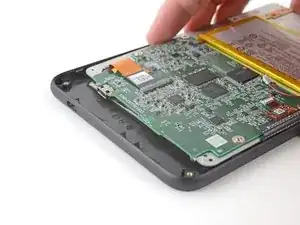

Поднимите и поверните экран от нижнего края передней крышки, чтобы отделить покрытие.

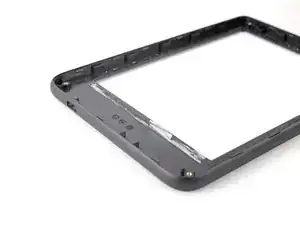

Снимите экран. Осталась только передняя крышка.

При сборке:

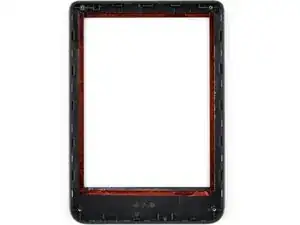

Если у вашей новой передней крышки клеевой слой уже наклеен, удалите защитную подложку. В противном случае используйте тонкую двустороннюю ленту, например Tesa Tape, чтобы заменить клей.

Выравняйте переднюю крышку над экраном и прижмите по периметру, пока защёлки не войдут на место.
