Замена основной камеры Samsung Galaxy Tab 3 10.1

Вставьте монтажную лопатку между задней панелью и пластиковым ободом.

Возможно, потребуется использовать несколько лопаток, чтобы отсоединить защелки.

Проведите лопаткой вдоль края задней панели, пока не освободите пластиковые защелки, крепящие ее к дисплею.

Продолжайте вести лопатку по краю задней панели, пока все защелки не будут отпущены.

Приподнимите и снимите заднюю панель.

Используйте плоский конец нейлоновой лопатки, чтобы поддеть черные пластиковые фиксаторы, удерживающие два ZIF-коннектора.

Используйте плоский конец нейлоновой лопатки, чтобы поддеть коричневый пластиковый фиксатор, удерживающий оранжевый шлейф.

Аккуратно потяните шлейфы от ZIF-коннекторов, чтобы отсоединить все три шлейфа.

Используйте крестовую отвертку №000, чтобы выкрутить десять винтов длиной 3 мм, крепящих аккумулятор к шасси.

Используйте острый конец нейлоновой лопатки, чтобы отсоединить два контакта аккумулятора от материнской платы.

Подденьте нейлоновой лопаткой и извлеките аккумулятор.

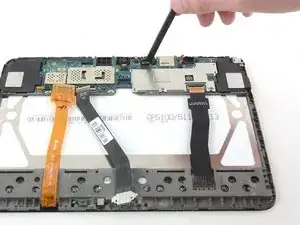

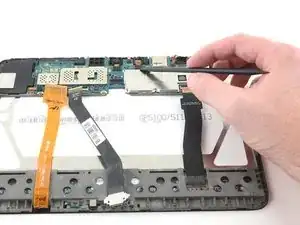

Используйте плоский конец пластиковой лопатки, чтобы поддеть и отсоединить разъем с натяжной фиксацией от материнской платы.

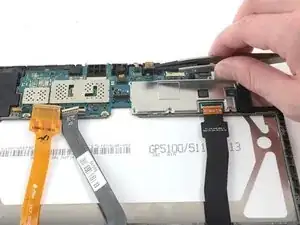

Извлеките камеру, аккуратно потянув ее вверх с помощью пинцета.
