Замена ЖК-дисплея и сенсорного модуля Samsung Galaxy Tab 3 Lite
Это руководство по замене покажет, как заменить ЖК‑дисплей и сенсорный модуль для вашего Samsung Galaxy Tab 3 Lite. Прежде чем начать, необходимо снять заднюю крышку планшета и извлечь материнскую плату. Оба руководства указаны здесь. Тщательно следуйте всем инструкциям.
Шаг 1
Используйте пластиковый инструмент для вскрытия, закажите им шов между экраном и корпусом.
Расшатывайте инструмент, двигая его к центру экрана и от центра, пытаясь разъединить ленту, скрепляющую экран и корпус.
Это длительный процесс, не спешите. Также будьте осторожны с приложением усилия.
Шаг 2
После отделения ленты, скрепляющей экран и корпус, медленно начните снимать экран с корпуса с противоположной стороны от стороны с кнопками.
Шаг 3

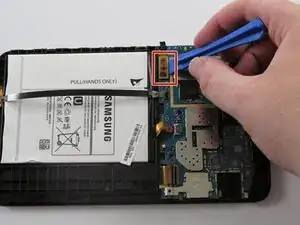

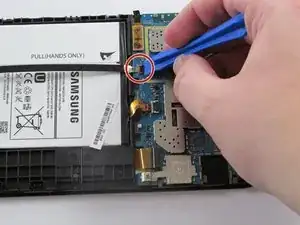

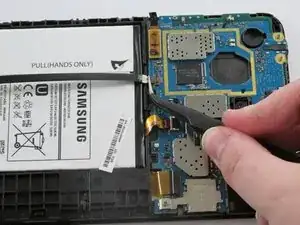

Используйте пластиковый инструмент для вскрытия, чтобы приподнять разъём с нулевым усилием вставки (ZIF), фиксирующий шлейф.
С помощью пинцета с прецизионными наконечниками аккуратно вытяните шлейф из разъёма ZIF.
Шаг 4

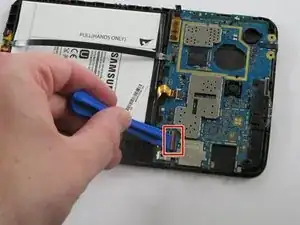

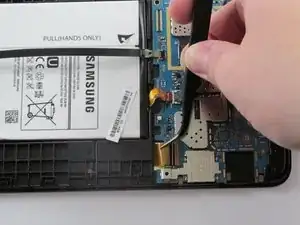

Используйте пластиковый инструмент для вскрытия, чтобы приподнять разъём с нулевым усилием вставки (ZIF), фиксирующий аккумуляторный шлейф.
С помощью пинцета с прецизионными наконечниками снимите шлейф аккумулятора из разъёма ZIF.
Шаг 5

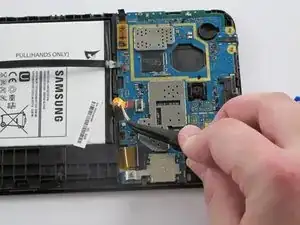

Используйте пластиковый инструмент для вскрытия, чтобы приподнять разъём с нулевым усилием вставки (ZIF), фиксирующий аккумуляторный шлейф.
С помощью пинцета с прецизионными наконечниками снимите шлейф аккумулятора из разъёма ZIF.
Шаг 6

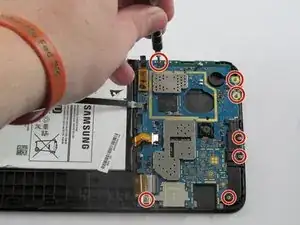

Удалите семь винтов Phillips J000 длиной 4 мм, удерживающих материнскую плату на месте.
Шаг 7

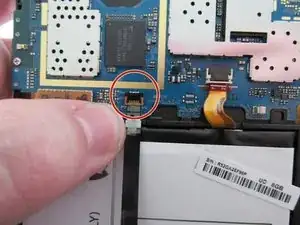

Используйте пластиковый инструмент для вскрытия и аккуратно отогните защёлку, фиксирующую материнскую плату.
Шаг 8

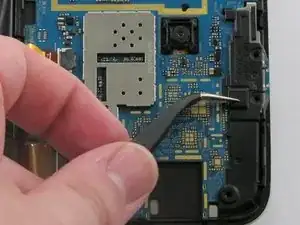

С помощью пинцета с прецизионными наконечниками снимите чёрный пластиковый уголок сверху материнской платы.

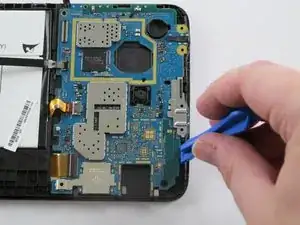

Используйте пластиковый инструмент для вскрытия, чтобы оттянуть материнскую плату от корпуса.
Шаг 9

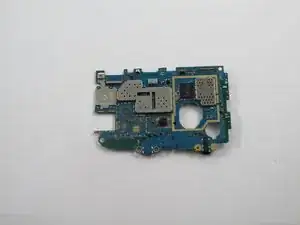

После снятия материнской платы продолжите демонтаж, извлекая аккумулятор.

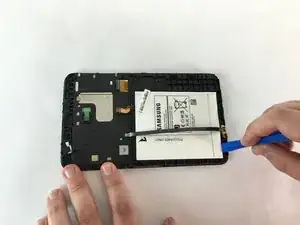

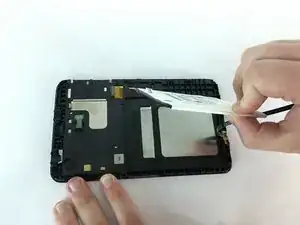

Вставьте пластиковый инструмент для вскрытия между одним из углов аккумулятора и краем корпуса и осторожно подденьте его.
Аккумулятор извлечён. Остался весь ЖК‑дисплей и сенсорный модуль
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
