Замена камеры Samsung Galaxy Tab 3 Lite
Это руководство проведёт Вас через процесс замены камеры в Samsung Galaxy Tab 3 Lite. Для этого заранее необходимо снять заднюю крышку планшета. Руководство по снятию крышки также приведено здесь. Тщательно следуйте всем инструкциям и не торопитесь.
Шаг 1
Используя пластиковый инструмент для открытия, вставьте его в щель между экраном и корпусом.
Покачивайте инструмент, двигая его к центру экрана и от центра, стараясь отделить ленту, скрепляющую экран и корпус.
Это длительный процесс, поэтому не спешите. Также осторожно прикладывайте давление.
Шаг 2
После отделения ленты, удерживающей экран и корпус, медленно начните снимать экран с корпуса с противоположной стороны от стороны с кнопками.
Шаг 3
Используйте пластиковый инструмент для открытия, чтобы приподнять разъём с нулевым усилием вставки (ZIF), фиксирующий ленточный кабель.
С помощью пинцета аккуратно вытяните ленточный кабель из ZIF-разъёма.
Шаг 4
Используйте пластиковый инструмент для открытия, чтобы приподнять ZIF-разъём, фиксирующий ленточный кабель батареи.
С помощью пинцета снимите ленточный кабель с ZIF-разъёма.
Шаг 5
Используйте пластиковый инструмент для открытия, чтобы приподнять ZIF-разъём, фиксирующий ленточный кабель батареи.
С помощью пинцета снимите ленточный кабель с ZIF-разъёма.
Шаг 6
Удалите семь винтов Phillips J000 длиной 4 мм, удерживающих плату.
Шаг 7
Используйте пластиковый инструмент для открытия и аккуратно подденьте язычок, фиксирующий плату.
Шаг 8
С помощью пинцета снимите чёрный пластиковый уголок, расположенный поверх платы.
Используйте пластиковый инструмент для открытия, чтобы отстёгнуть плату от корпуса.
Шаг 9
Переверните плату и найдите камеру в центре.

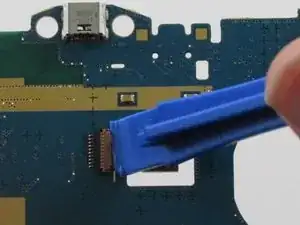

Используйте пластиковый инструмент для открытия, чтобы аккуратно приподнять язычок, фиксирующий кабель камеры.
Шаг 10

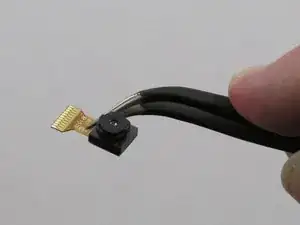

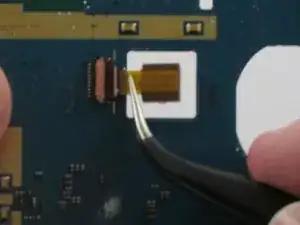

С помощью пинцета осторожно снимите камеру с платы.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
