Замена динамика и вспомогательного разъёма Samsung Galaxy Tab 3 10.1

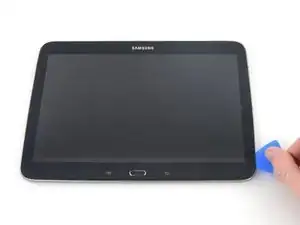

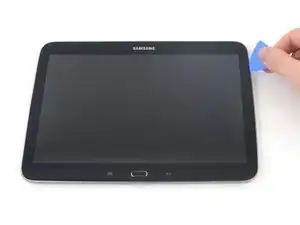

Вставьте медиатор для вскрытия между задней крышкой и пластиковым ободком.

Возможно, потребуется вставить несколько медиаторов, чтобы отсоединить защёлки.

Сдвиньте медиатор вдоль кромки задней крышки, пока не освободите пластиковые защёлки, крепящие заднюю крышку к дисплею.

Продолжайте перемещать медиатор по периметру задней крышки, пока все защёлки не будут освобождены.

Поднимите крышку вверх, чтобы снять её.

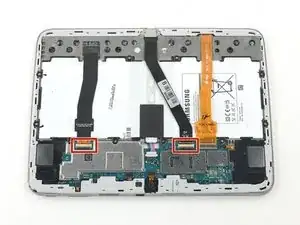

Используйте плоский конец нейлоновой лопатки, чтобы приподнять чёрные пластиковые защёлки, фиксирующие два ZIF-разъёма.

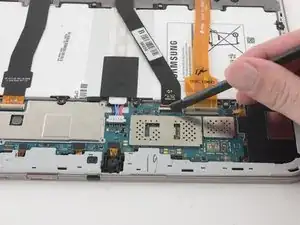

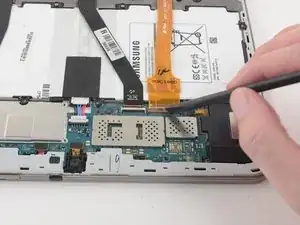

Используйте плоский конец нейлоновой лопатки, чтобы приподнять коричневую пластиковую защёлку, фиксирующую оранжевый ленточный кабель.

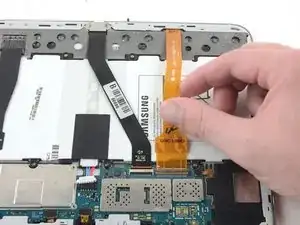

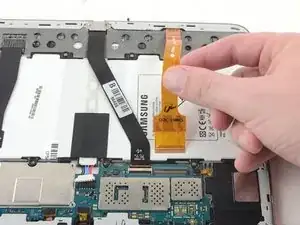

Снимите все три ленточные кабеля, аккуратно потянув кабели от ZIF-разъёмов.

Используйте отвёртку Phillips #000, чтобы выкрутить десять винтов 3 мм, фиксирующих батарею к шасси.

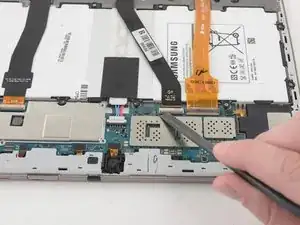

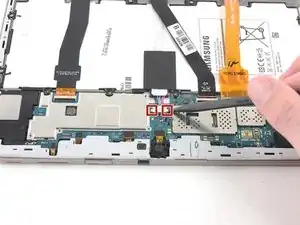

Используйте острый конец нейлоновой лопатки, чтобы отжать два разъёма батареи от материнской платы.

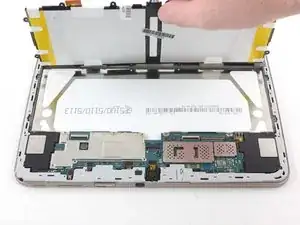

Подденьте нейлоновой лопаткой и извлеките батарею.

Вставьте медиатор между пластиковым каркасом и экраном.

Проведите медиатор по периметру экрана.

Вы услышите щелчки при освобождении каждой пластиковой защёлки от шасси дисплея.

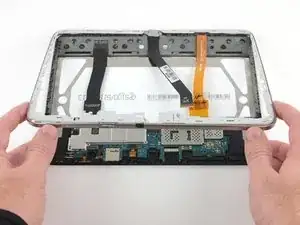

Поднимите пластиковый каркас и снимите его.

Остерегайтесь трёх хрупких ленточных кабелей.

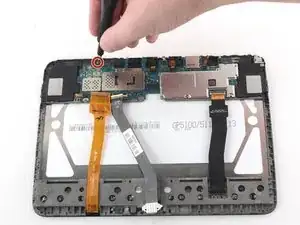

Используйте отвёртку Phillips #000, чтобы выкрутить винт 3 мм, прикрепляющий материнскую плату к шасси дисплея.

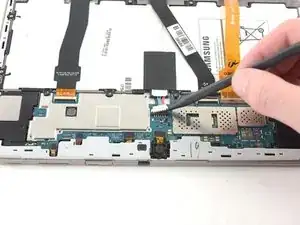

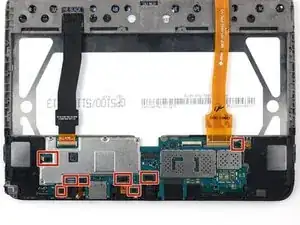

Используйте нейлоновую лопатку, чтобы отогнуть восемь защёлкивающихся разъёмов с материнской платы.

В этих фотографиях вибромотор отсутствует.

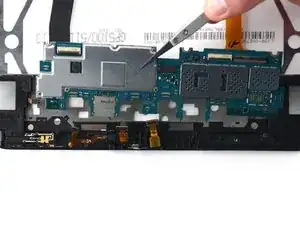

Используйте пинцет с нейлоновыми наконечниками, чтобы снять материнскую плату.

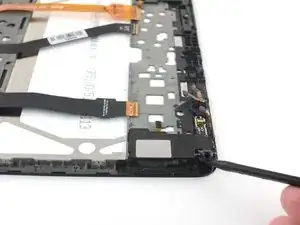

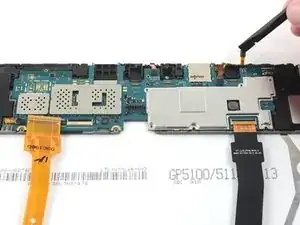

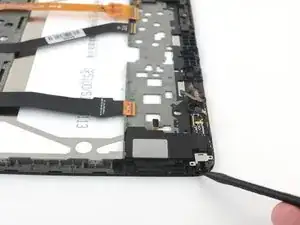

Используя острый конец нейлоновой лопатки, подденьте вверх между шасси экрана и вспомогательным разъёмом.

Динамик постоянно подключён к вспомогательному разъёму и должен быть извлечён из устройства в сборе.

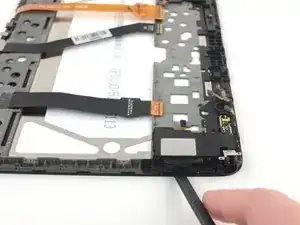

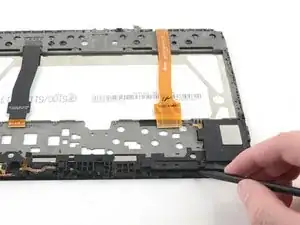

Используйте плоский конец лопатки, чтобы поддеть вверх между динамиком и шасси дисплея.

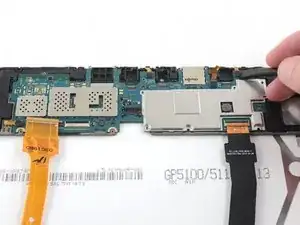

Снимите узел динамика и вспомогательного разъёма.

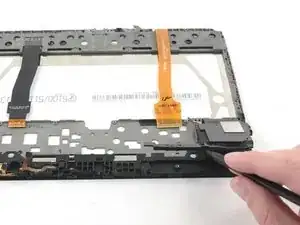

Используйте острый конец лопатки, чтобы поддеть вверх между другим блоком динамика и шасси дисплея.
