Замена аккумулятора Samsung Galaxy Tab 3 Lite
Этот руководство покажет вам, как заменить аккумулятор в вашем Samsung Galaxy Tab 3 Lite. В процессе вам нужно будет следовать некоторым специфическим инструкциям, чтобы не повредить любые мелкие ZIF (нулевое усилие вставки) разъемы. Пожалуйста, внимательно следуйте всем инструкциям.
Шаг 1
С помощью пластикового инструмента для открывания вставьте его в шов между экраном и корпусом.
Качайте инструмент, двигая его к центру и от центра экрана, стараясь отделить клейкую ленту, удерживающую экран и корпус вместе.
Это длительный процесс, поэтому не спешите. Также будьте осторожны с приложением давления.
Шаг 2
После отделения клейкой ленты, удерживающей экран и корпус вместе, медленно начните снимать экран с корпуса с противоположной стороны от кнопок.
Шаг 3

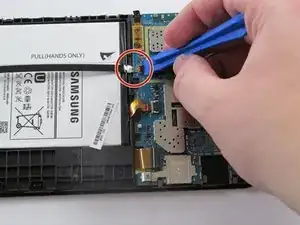

Найдите ZIF (нулевое усилие вставки) разъем, выделенный красным кругом, как показано на предоставленном изображении.
Используйте пластиковый инструмент для открывания, чтобы осторожно поднять черный ZIF разъем, показанный в красном круге. Он должен легко выйти.

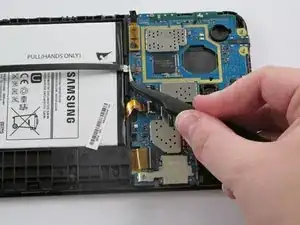

Используйте миниатюрные пинцеты и аккуратно вытяните черный кабель из его слота.
Шаг 4

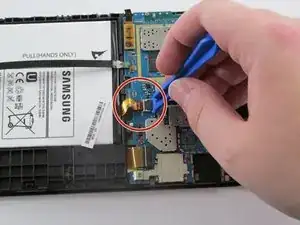

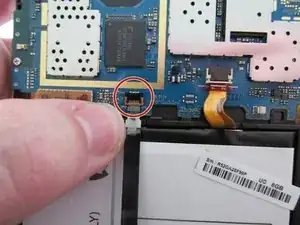

Используйте пластиковый инструмент для открывания, чтобы осторожно поднять черный зажим, показанный в красном круге. Он должен легко выйти.

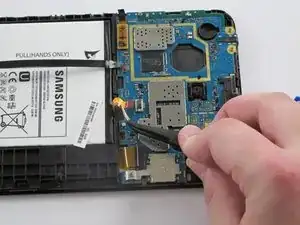

Теперь осторожно вытяните желто-оранжевый шлейф, как вы делали на Шаге 1.
Шаг 5

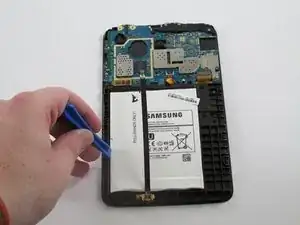

Используйте пластиковый инструмент для открывания и осторожно подденьте аккумулятор с левой стороны.
Возьмите аккумулятор и поднимите его.
Он должен легко сняться, так как оба черного и желто-оранжевого кабеля были вытянуты.
Заключение
Для сборки вашего устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
