Замена разъема зарядки и микрофона Samsung Galaxy Tab 3 10.1

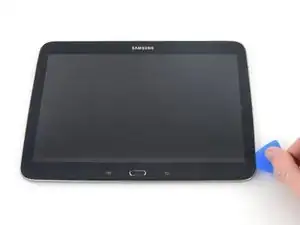

Вставьте расширительный инструмент между задней крышкой и пластмассовой рамкой.

Возможно, потребуется использовать несколько инструментов, чтобы разомкнуть фиксаторы.

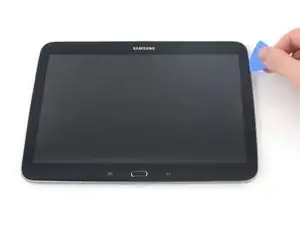

Перемещайте инструмент вдоль края задней крышки, пока не высвободите пластмассовые защелки, соединяющие заднюю крышку с дисплеем.

Продолжайте перемещать инструмент по периметру задней крышки, пока не отсоедините все защелки.

Поднимите крышку и снимите ее.

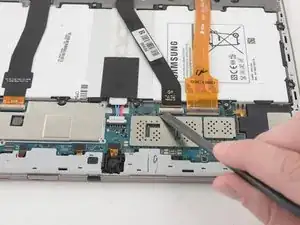

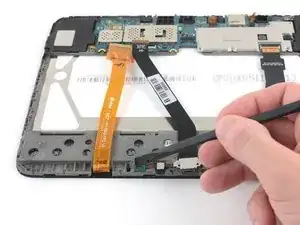

Используйте плоский конец полиамидной лопатки, чтобы открыть черную пластмассовую защелку разъема ZIF, закрепляющую ленточный кабель разъема зарядки.

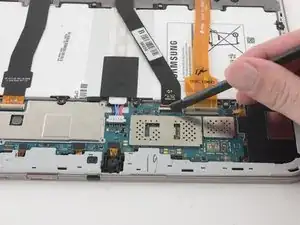

Аккуратно вытяните кабель назад, в сторону от разъема ZIF.

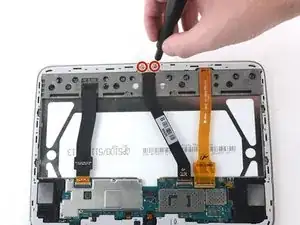

Используйте крестовую отвертку №000, чтобы вывернуть два винта длиной 3 мм, крепящих металлическую пластину, которая соединяет разъем зарядки со сборкой дисплея.

Вставьте расширительный инструмент между пластмассовой рамкой и экраном.

Перемещайте расширительный инструмент по периметру экрана.

Вы услышите щелчки, когда каждая пластмассовая защелка будет освобождена от корпуса дисплея.

Поднимите пластмассовую рамку и снимите ее.

Избегайте повреждения трёх хрупких ленточных кабелей.

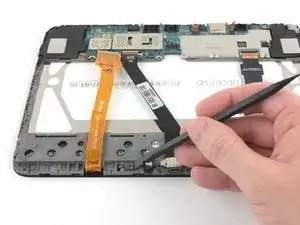

Используйте плоский конец полиамидной лопатки, чтобы отсоединить микрофон от его черного резинового корпуса.

Между этими компонентами может быть клеевое соединение.

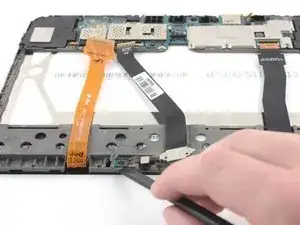

Используйте плоский конец пластиковой лопатки, чтобы аккуратно отсоединить штыревое соединение от ленточного кабеля микрофона.

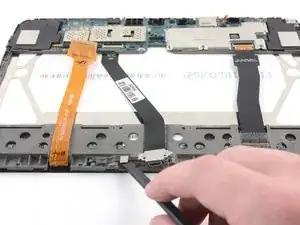

Используйте плоский конец пластиковой лопатки, чтобы отсоединить плату подключения от корпуса дисплея.

Работайте медленно, поскольку плата приклеплена.

Снимите кабель разъема зарядки.
