Замена микрофона iPad 2 GSM

Рекомендуем очистить микроволновую печь перед началом работ, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновых печей с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Разогрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва слишком горячий, чтобы касаться.

В процессе ремонта по мере остывания iOpener разогревайте в микроволновке дополнительно по тридцать секунд за раз.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не касайтесь iOpener, если он выглядит вздутым.

Если iOpener по центру всё ещё слишком горячий, продолжайте работать, ожидая его дополнительного охлаждения перед повторным разогревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите огонь.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы извлечь нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за концевые вкладки.

Ваш iOpener готов к использованию! Если нужно повторно разогреть iOpener, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Используйте инструмент для извлечения SIM-карты или разогнутую скрепку, чтобы извлечь лоток SIM-карты.

Выньте лоток SIM из его слота и извлеките его из iPad 2.

Если производится замена SIM-карты, извлеките её из лотка и установите новую.

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наклейте полосы упаковочной прозрачной ленты внахлёст поверх дисплея iPad, пока вся лицевая панель не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

Старайтесь по возможности следовать остальной части руководства. Однако при наличии трещин стекло, вероятно, будет продолжать ломаться во время работы, и вам, возможно, придётся использовать металлический инструмент для поддевания, чтобы извлечь стекло.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить LCD‑экран.

Опять же, поскольку в процессе вы можете работать с осколками стекла, настоятельно рекомендуется надевать защитные очки для защиты от летящих осколков.

Положите iOpener ровно на правый край iPad, разглаживая его для хорошего контакта между поверхностью iPad и iOpener.

Оставьте пакет на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В кольце клея iPad есть небольшой зазор в верхнем правом углу, примерно в 2,0 дюйма (~5 см) от верхней части iPad. Вы собираетесь воспользоваться этим слабым местом.

Выравняйте инструмент по кнопке отключения звука. Вставьте кончик пластикового инструмента для вскрытия в зазор между передним стеклом и пластиковым ободом. Вставьте только самую острую часть инструмента, ровно настолько, чтобы расширить щель.

Может потребоваться усилие, чтобы просунуть зажатый кончик инструмента между стеклом и пластиком. Работайте терпеливо и аккуратно, покачивая пластиковый инструмент туда‑сюда по мере необходимости.

Убедитесь, что вы разместили инструмент в правильном месте — между пластиковым ободом дисплея и передним стеклом.

Удерживая кончик пластикового инструмента зажатым между передним стеклом и пластиковым ободом, вставьте пластиковую лопатку для вскрытия в щель прямо рядом с пластиковым инструментом.

Удалите пластиковый инструмент из iPad и продвиньте лопатку дальше под переднее стекло на глубину примерно 0,5 дюйма.

Пока вы работаете над освобождением клея на правой стороне iPad, повторно разогрейте iOpener и поместите его на нижний край iPad.

Пока нижний край нагревается iOpener, начните отслаивать клей с правого края iPad.

Заведите карточку для вскрытия вдоль кромки iPad, отделяя клей по мере продвижения.

Клей очень прочный, может потребоваться значительная сила. Работайте аккуратно.

Если кончик карточки виден под передним стеклом, вытяните её немного назад. Хотя использование карточки на такой глубине не повредит ничего, это может привести к попаданию остатков клея на ЖК‑дисплей.

Возможно, потребуется переместить нагретый iOpener обратно на правый край iPad по мере отделения клея. Это зависит от того, как долго iPad успел остыть во время работы.

Если карточка застряла в клее, «прокатывайте» её вдоль боковины iPad, продолжая отделять клей.

Перед тем как вынуть первую карточку из нижнего угла iPad, вставьте вторую карточку под правый край переднего стекла, чтобы клей не склеился обратно.

Снова разогрейте iOpener и переместите его на верхний край iPad.

Следующие несколько шагов требуют предельной осторожности.

Wi‑Fi‑антенна прикреплена к нижнему правому краю задней крышки iPad винтами и кабелем. Из‑за ориентации антенны крайне важно действовать осторожно, иначе возможны необратимые повреждения антенны.

Вам нужно отделить клей, удерживающий антенну на передней панели, не повредив хрупкие элементы крепления антенны к дну iPad. Тщательно следуйте следующим шагам.

Проведите карточку вокруг нижнего правого угла iPad, отделяя там клей.

Не заводите карточку дальше нижнего правого угла. Вы можете повредить Wi‑Fi‑антенну.

На этом шаге необходимо вести карточку вдоль нижнего правого края передней панели. Wi‑Fi‑антенна находится очень близко к углу и легко перерезается при неправильном отслаивании клея.

Не вытаскивайте карточку полностью из‑под переднего стекла, а вытащите её чуть‑чуть, оставив примерно 1/8" (3 мм) кончика всё ещё под стеклом.

Проведите кончиком карточки вдоль нижнего края iPad, отделяя клей над Wi‑Fi‑антенной.

После того как вы пройдёте мимо Wi‑Fi‑антенны (примерно 3" (75 мм) от правого края, или прямо рядом с кнопкой «Домой»), снова вставьте карточку на всю глубину.

Сдвиньте карточку вправо, отделяя клей, прикрепляющий Wi‑Fi‑антенну к переднему стеклу.

Антенна прикреплена к нижней части iPad винтами и кабелем. Этот шаг отсоединяет антенну от передней панели, обеспечивая её сохранность при снятии панели.

Продолжайте отделять клей вдоль нижней части iPad, вытаскивая карточку достаточно, чтобы обойти кнопку «Домой», и снова вставляя её на глубину 1/2 дюйма (10 мм), когда карточка пройдет за кнопку.

Если клей понизился в температуре вдоль нижнего края, разогрейте iOpener, чтобы согреть клей в зоне работы.

Не нагревайте iOpener более минуты за раз и всегда ждите как минимум две минуты перед повторным нагревом.

Продолжайте отделять клей вдоль всего нижнего края iPad.

На моделях iPad 4 вставляйте карточку в этой области не глубже 1/2 дюйма (10 мм), чтобы не повредить шлейф кнопки «Домой».

Оставьте карточку зажатой под передним стеклом рядом с кнопкой «Домой».

Разогрейте iOpener в микроволновой печи и положите его на левый край iPad, чтобы начать разогрев клея в этой секции.

Ведите карточку вдоль верхнего края iPad, немного вытаскивая её, чтобы обойти кронштейн фронтальной камеры.

Клей в этой области очень густой, может потребоваться значительное усилие. Работайте осторожно и медленно, чтобы не соскользнуть и не повредить себя или iPad.

Если клей слишком остыл, положите iOpener обратно на верхний край и продолжайте работу. Если iOpener остыл слишком сильно, разогрейте его снова.

Если карточка застревает в клее, «прокатывайте» её, как показано в шаге 9.

Продолжайте отделять клей вдоль верхнего края iPad и заведите карточку вокруг верхнего левого угла.

Если клей достаточно тёплый, снимите iOpener с iPad для удобства. Однако если клей всё ещё сильно липкий, разогрейте iOpener и положите его на левый край, пока вы работаете.

Проводите медиатором вдоль левого края iPad, освобождая клей по ходу движения. Клей здесь тонкий из‑за сенсорного слоя (цифрайзера) по всей левой стороне. Убедитесь, что медиатор не заходит слишком глубоко (макс. 1/2 дюйма) 10 мм, чтобы не повредить сенсорный слой.

Кабель сенсорного слоя находится примерно в 2" (50 мм) от нижнего края iPad. Перестаньте вести медиатор, когда окажетесь примерно в 2.25" (60 мм) от нижнего края iPad.

Используя медиатор, который всё ещё находится под нижним краем iPad, освободите клей в нижнем левом углу.

Нижняя часть кабеля сенсорного слоя находится всего в ~1" (25 мм) от нижнего края iPad. Работайте осторожно и медленно, чтобы не перерезать этот кабель.

Используя один из медиаторов, подденьте нижний правый угол iPad и захватите его пальцами.

Некоторая часть клея по периметру iPad могла снова приклеиться. В этом случае поддвиньте медиатор под край iPad в месте, где переднее стекло ещё приклеено, и «перережьте» клей.

Держась за верхний и нижний правые углы, отведите переднее стекло от корпуса iPad.

Осторожно с остатками клея — при необходимости используйте медиатор, чтобы перерезать клей, всё ещё удерживающий переднюю панель.

При сборке используйте микрофибровую салфетку и сжатый воздух, чтобы удалить пыль и отпечатки пальцев с ЖК‑экрана перед установкой стекла.

Снимите четыре винта Phillips 2,0 мм, которые закрепляют ЖК‑дисплей в задней крышке.

Поднимите ЖК‑дисплей с длинного края, ближайшего к кнопкам громкости, и выверните его из задней крышки.

Положите ЖК‑дисплей на переднюю панель, как показано на втором изображении.

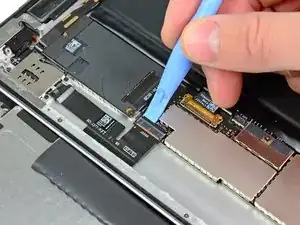

Используйте плоский конец пластикового инструмента, чтобы приподнять удерживающую планку на ZIF‑разъёме ленточного кабеля разъёма наушников и передней (фронтальной) камеры.

Убедитесь, что вы поддеваете именно шарнирную удерживающую планку, а не сам разъём.

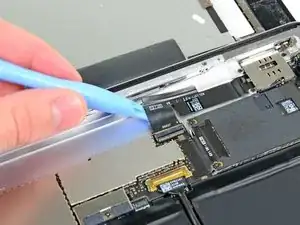

Просуньте пластиковый инструмент под разъём разъёма наушников и кабель фронтальной камеры, чтобы освободить их от клея, приклеивающего кабель к задней панели.

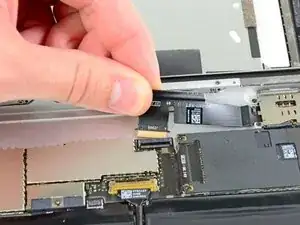

Вытащите ленточный кабель разъёма наушников и фронтальной камеры прямо из его разъёма на плате.

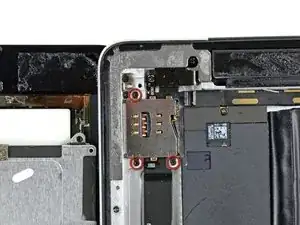

Снимите три винта Phillips 2 мм, которые крепят слот SIM к задней панели.

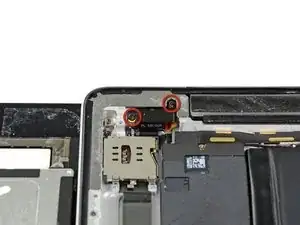

Снимите два винта Phillips 2,9 мм, которые закрепляют разъём наушников к задней панели.

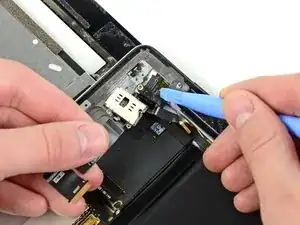

С помощью пластикового инструмента помогите вытащить разъём наушников из его углубления в верхнем крае iPad.

Пока не пытайтесь полностью извлечь сборку.

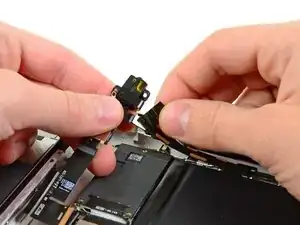

Аккуратно отлейте кабели фронтальной камеры и микрофона от задней панели.

Аккуратно снимите полоску ленты, закрывающую разъём кабеля фронтальной камеры.

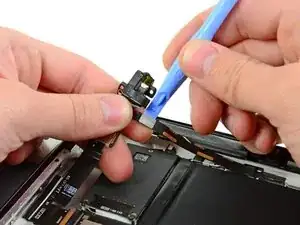

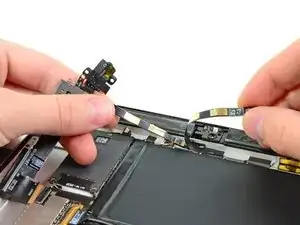

Используйте край пластикового инструмента, чтобы отсоединить кабель фронтальной камеры от кабеля разъёма наушников.

Аккуратно отлейте кабель фронтальной камеры от нижнего ленточного кабеля, подключённого к разъёму наушников.

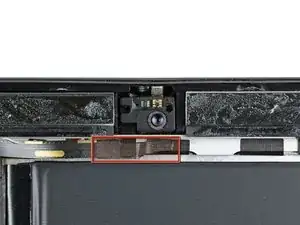

Снимите кусочек ленты, выделенный красным.

Будьте осторожны, чтобы не повредить ленточные кабели камеры, микрофона или разъёма наушников при снятии ленты.

Отлейте фронтальную камеру от поролонового клеевого основания, прикреплённого к задней панели.

Вытащите кабель фронтальной камеры из канавки в задней панели.

Снимите фронтальную камеру с iPad.

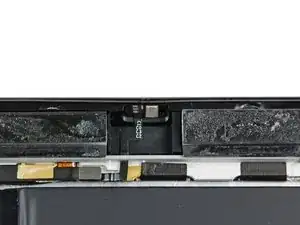

Снимите оставшуюся полоску поролоновой ленты, закрывающую ленточный кабель микрофона.

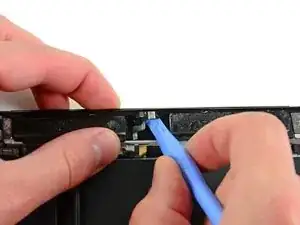

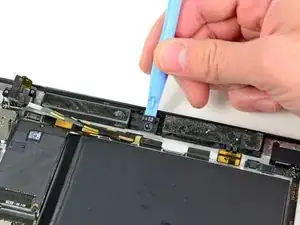

Используйте край пластикового инструмента, чтобы отключить разъём кабеля микрофона.

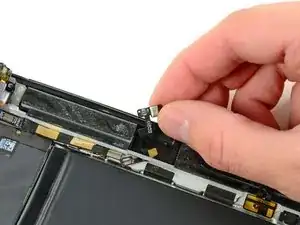

Аккуратно отлейте микрофон от верхнего края задней панели.

Снимите микрофон с iPad 2.

Будьте осторожны, чтобы ленточный кабель не застрял и не порвался при снятии микрофона.
