Замена материнской платы Quantum View 10.1
Как получить доступ к материнской плате и заменить её. Обратите внимание, что такие элементы, как разъем для зарядки, кнопка сна и считыватель SD-карт, встроены в материнскую плату.
Шаг 1
Начните с переворачивания планшета экраном вниз. Осторожно используйте пластиковый инструмент для открытия, чтобы снять крышку. Начните с угла, противоположного кнопке гибернации.
Шаг 2
Возьмите магниты с нижнего края планшета рядом с разъемом клавиатуры и положите их в надежное место, чтобы не потерять. Затем аккуратно удалите все 4 полоски изоленты.
Шаг 3

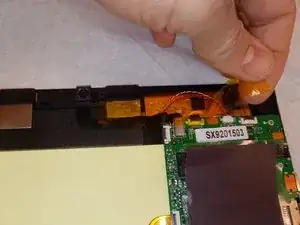

С помощью небольшого пластикового инструмента для открытия аккуратно отсоедините разъем от материнской платы.
Шаг 4
Удалите серебряную защитную наклейку и отложите в сторону.

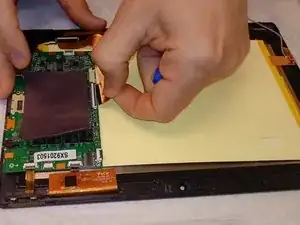

Убедитесь, что все ленты и другие соединения отключены от материнской платы.
Шаг 5

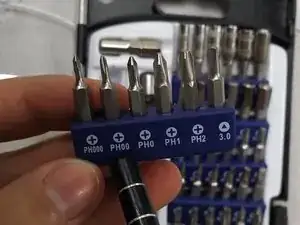

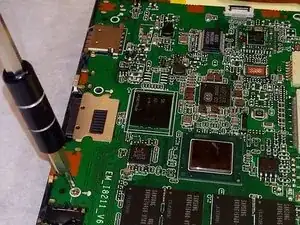

Существуют 4 маленьких винта, соединяющих материнскую плату с корпусом устройства. Используйте отвертку с насадкой PH00, чтобы удалить эти винты.
Шаг 6

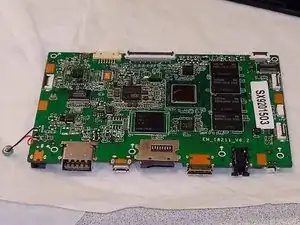

Осторожно и аккуратно поднимите материнскую плату прямо вверх из корпуса.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
