Замена фронтальной камеры Samsung ATIV Smart PC 500T

Планшеты

Фронтальная камера — это очень маленький компонент, поэтому убедитесь, что не потеряете её. Обязательно выключите устройство перед началом работы. Вам необходимо удалить заднюю крышку и батарею перед заменой фронтальной камеры.

Шаг 1

Удалите стилус из устройства.

Положите устройство экраном вверх на твердую поверхность, например стол.

Шаг 2

Вставьте пластиковый инструмент для вскрытия или лопатку между стеклом и пластиковым корпусом.

Обойдите пластиковый край, освобождая заднюю крышку.

После ослабления защелок снимите заднюю крышку. Может потребоваться немного усилий.

Хотя вам может понадобиться приложить усилия, будьте осторожны, чтобы инструмент для вскрытия не соскользнул и не повредил вас!

Шаг 3

Отключите три шлейфа от материнской платы, чтобы освободить батарею.

Используя палец, поднимите крышку, фиксирующую каждый разъем ZIF.

Вытяните шлейф к себе. Теперь он должен быть полностью отсоединен.

Повторите с остальными двумя шлейфами.

Шаг 4

Хорошо удерживайте силовой кабель как можно ближе к защелке.

Вытяните силовой кабель вверх и из защелки.

Шаг 5

Удалите шесть винтов диаметром 3.5 мм, используя отвертку Philips #00.

Поднимите батарею, зацепив пальцем за выступ на верхней стороне батареи и потянув её вверх и к себе. Батарея должна легко выйти.

Шаг 6

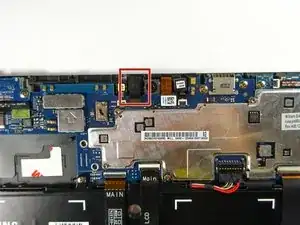

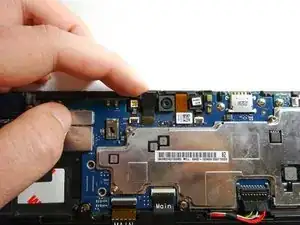

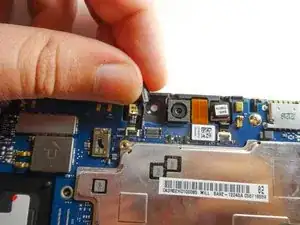

Аккуратно поднимите фронтальную кам

Перевод руководства с ifixit.com
