Замена камеры Quantum View 10.1
Шаг 1
Начните с того, что переверните планшет экраном вниз. Осторожно используйте пластиковый инструмент для открытия, чтобы приподнять крышку. Начните с угла, противоположного кнопке сна.
Шаг 2
Поднимите магниты с нижнего края планшета рядом с разъёмом клавиатуры и положите их в безопасное место, чтобы они не потерялись. Затем осторожно удалите все 4 полоски изоленты.
Шаг 3
С помощью небольшого пластикового инструмента для открытия осторожно отсоедините разъём от материнской платы.
Шаг 4
Удалите жёлтый пластик и осторожно отведите фиксатор от разъёма.
Шаг 5

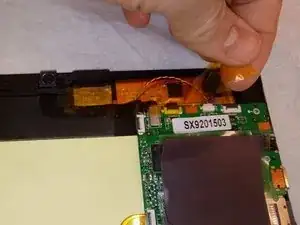

Удалите жёлтую ленту.
Освободите разъём шлейфа.
Шаг 6

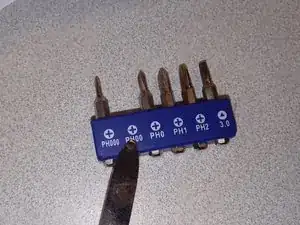

Открутите пластиковый держатель камеры с помощью битки отвертки PH00.

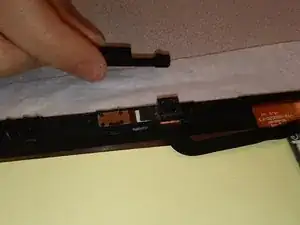

Освободите вкладку пластикового держателя и удалите камеру.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
