Замена левого динамика Samsung ATIV Smart PC 500T
Замените левый динамик, если вы убедились, что он не работает. Левый динамик должен быть помечен буквой «L». Перед началом работ обязательно выключите устройство. Перед заменой левого динамика необходимо снять заднюю крышку и аккумулятор.
Шаг 1
Удалите стилус из устройства.
Положите устройство экраном вверх на твердую поверхность, например на стол.
Шаг 2

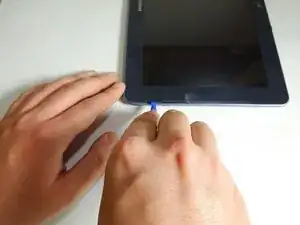

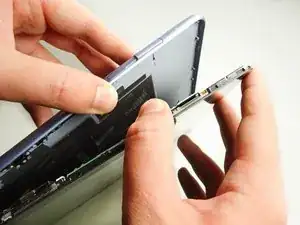

Вставьте пластиковый инструмент для поддевания или медиатор между стеклом и пластиковым корпусом.
Продвигайтесь вдоль пластикового края, отщелкивая заднюю крышку.
После ослабления защелок снимите заднюю крышку. Возможно, потребуется приложить некоторое усилие.
Хотя может потребоваться сила, будьте осторожны: инструмент может соскользнуть и поранить вас!
Шаг 3

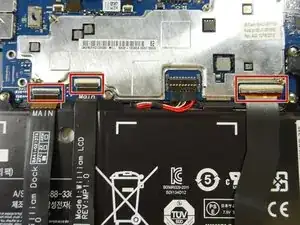

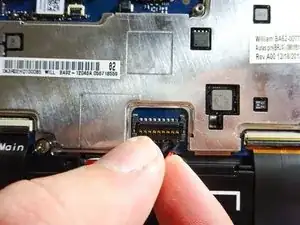

Отключите три ленточных кабеля от материнской платы, чтобы освободить аккумулятор.

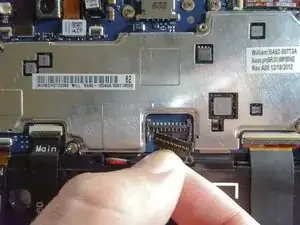

Поднимите защелку, фиксирующую каждый ZIF-коннектор, пальцем.
Выдвиньте ленточный кабель, сдвинув его в вашу сторону. Теперь он должен быть полностью отсоединен.
Повторите для остальных двух кабелей.
Шаг 4

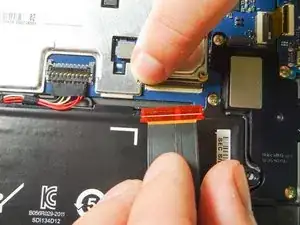

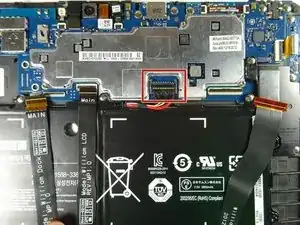

Ухватитесь за кабель питания как можно ближе к защелке.
Потяните кабель питания вверх и выведите его из защелки.
Шаг 5

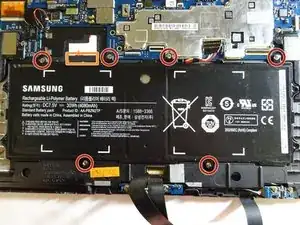

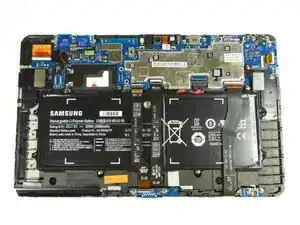

Удалите шесть винтов 3,5 мм отверткой Phillips #00.

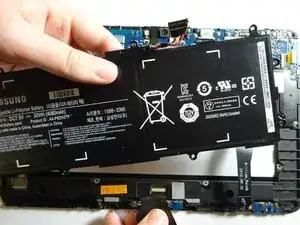

Подденьте аккумулятор пальцем под язычок на верхней стороне аккумулятора и потяните его вверх и на себя. Аккумулятор должен легко выйти.
Шаг 6

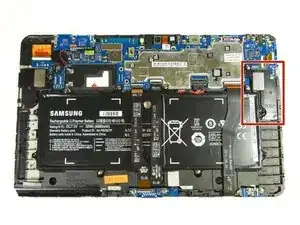

Найдите левый динамик.
Левый динамик помечен буквой «L».

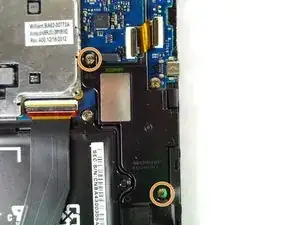

Найдите винты 3,5 мм и снимите их отверткой Phillips #00.
Шаг 7

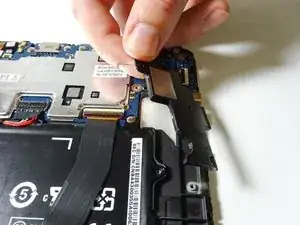

После удаления винтов поднимите и извлеките динамик из устройства.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
