Замена правого динамика Samsung ATIV Smart PC 500T
Замените правый динамик после того, как убедитесь, что он не работает. Правый динамик должен быть помечен буквой «R». Обязательно выключите устройство перед началом работы. Вам нужно будет снять заднюю крышку и аккумулятор перед заменой правого динамика.
Шаг 1
Достаньте стилус из устройства.
Положите устройство экраном вверх на твёрдую поверхность, например на стол.
Шаг 2
Вставьте пластиковую лопатку или инструмент для вскрытия между стеклом и пластиковым корпусом.
Обойдите по периметру пластиковую кромку, освобождая защёлки задней панели.
После того как защёлки ослабнут, снимите заднюю панель. Может потребоваться некоторое усилие.
Хотя может понадобиться усилие, будьте осторожны, чтобы лопатка не соскользнула и не поранила вас!
Шаг 3
Отсоедините три ленточных кабеля от материнской платы, чтобы освободить аккумулятор.
Поднимите защёлку каждого разъёма ZIF пальцем.
Выдвиньте ленточный кабель на себя. Теперь он должен быть полностью отсоединён.
Повторите то же самое с двумя другими кабелями.
Шаг 4
Крепко возьмитесь за силовой кабель как можно ближе к защёлке.
Вытяните силовой кабель вверх и из защёлки.
Шаг 5
Открутите шесть винтов длиной 3,5 мм с помощью отвёртки Phillips #00.
Подцепите палец за язычок на верхней части аккумулятора и потяните её вверх и на себя. Аккумулятор должен легко выйти.
Шаг 6

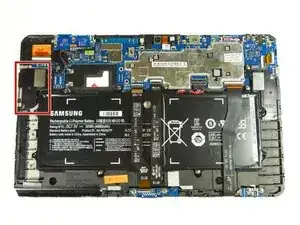

Найдите правый динамик.
Правый динамик помечен буквой «R».

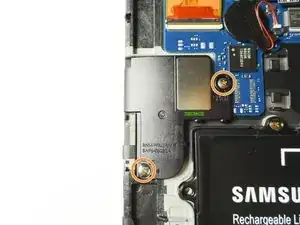

Найдите винты длиной 3,5 мм и открутите их отвёрткой Phillips #00.
Шаг 7

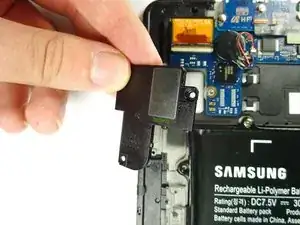

Поднимите и извлеките динамик из устройства после того, как винты будут удалены.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
