Замена материнской платы NeuTab N9
В этом руководстве вы узнаете, как заменить материнскую плату в NeuTab N9.
Шаг 1
Отключите устройство перед началом этих шагов.

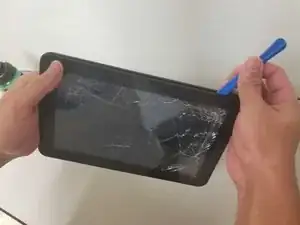

Вставьте пластиковый инструмент для открытия в шов между экраном и задней частью планшета. Перемещайте инструмент вдоль шва, пока задняя часть планшета не освободится.
Шаг 2

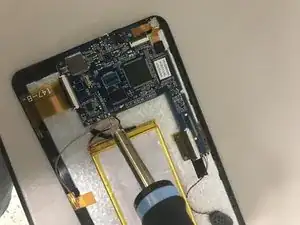

Используйте паяльник для отсоединения всех припаянных проводов от материнской платы.
Для полного руководства о том, как паять, нажмите здесь.
Шаг 3

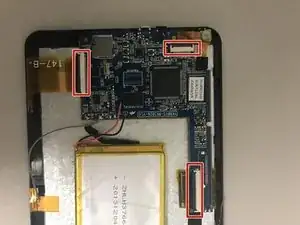

Используйте лопатку, чтобы аккуратно освободить фиксаторы на трех ZIF-разъемах, удерживающих шлейфы на материнской плате.
Аккуратно извлеките шлейфы.
Шаг 4

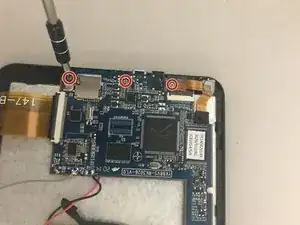

Используйте отвертку Phillips #0, чтобы удалить три винта размером 1 мм с материнской платы.
Заключение
Для сборки вашего устройства следуйте этим инструкциям в обратном порядке.
