Замена дигитайзера Nextbook Ares 10A

На задней крышке устройства удерживающие защёлки.

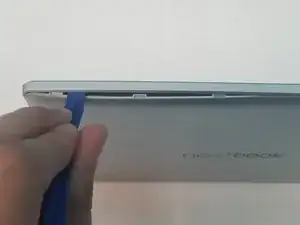

Используйте лопаточку, чтобы отделить заднюю крышку от корпуса.

Батарея подключена к материнской плате. Перед дальнейшими действиями её необходимо отключить.

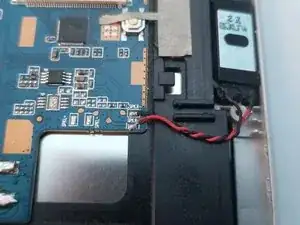

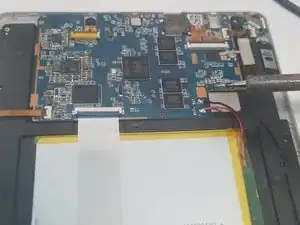

Чтобы отключить батарею, требуется использовать паяльник для отсоединения проводов от материнской платы.

Будьте крайне осторожны, чтобы не замкнуть провода батареи.

После успешного отключения батареи можно продолжать ремонт, одновременно обеспечив безопасность себя и устройства.

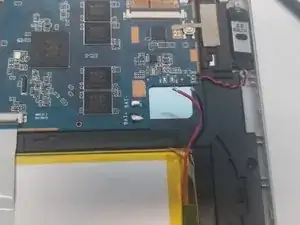

Рекомендуется наклеить изоленту на оголённые концы проводов батареи, чтобы предотвратить их касание чего-либо.

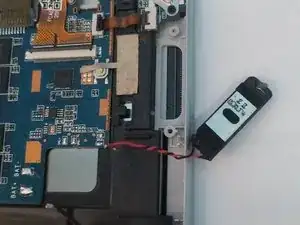

На этом этапе полезно приподнять динамик, чтобы провода не порвались.

Динамик нужно переместить на новый комплект дигитайзера с рамкой.

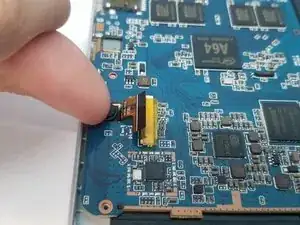

Поднимите пять удерживающих защёлок и извлеките хрупкие шлейфы питания и клавиш громкости, ЖК‑экрана, камеры, дигитайзера и дочерней платы с разъёмом для наушников.

Отключать камеру не обязательно, но при её оставлении есть риск порвать хрупкий шлейф при снятии материнской платы.

Снимите три винта с крестовой головкой, удерживающие материнскую плату в верхней части.

Используйте палец, чтобы приподнять модуль задней камеры — под ним находится небольшое количество клея для фиксации.

Снятие камеры защитит её шлейф от разрыва при извлечении с материнской платы.

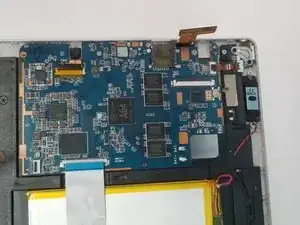

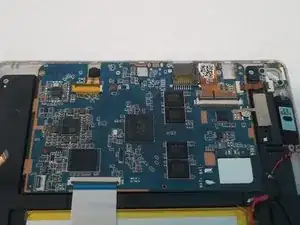

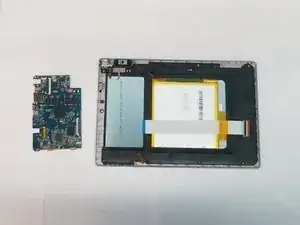

Подденьте материнскую плату и извлеките её из устройства, осторожно, чтобы не порвать шлейфы.

Снимите шесть серебристых винтов с крестовой головкой, удерживающих ЖК‑дисплей в рамке дигитайзера.

Теперь снимите два чёрных винта с крестовой головкой, удерживающих разъём для наушников.

Снимите серебристую пластину над разъёмом для наушников и поднимите сам разъём, чтобы извлечь его.

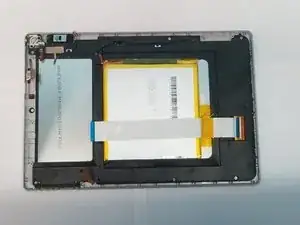

На этом этапе ЖК‑дисплей можно извлечь; батарея и контроллер питания и громкости приклеены к сборке.

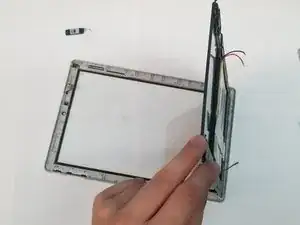

При вынимании сборки ЖК‑экрана не прикасайтесь к экрану с другой стороны и следите, чтобы контроллер питания оставался прикреплённым.

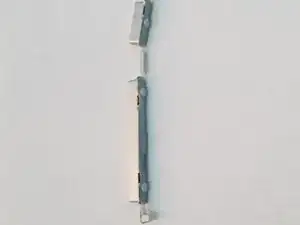

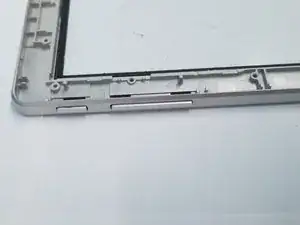

Наконец, переместите кнопки питания и громкости на новую рамку дигитайзера.
