Замена материнской платы NeuTab Air7
Материнская плата — центральный узел для всех соединений компонентов вашего устройства. Отказ этой детали означает полную неработоспособность устройства. Поэтому крайне важно правильно выполнить её замену, так как это одна из самых важных частей устройства. Следуйте этому руководству для успешной замены материнской платы.
Шаг 1
Перед началом убедитесь, что устройство выключено.
Используйте приспособление для вскрытия, чтобы аккуратно отжать заднюю крышку планшета, проводя им вдоль периметра устройства.
Шаг 2

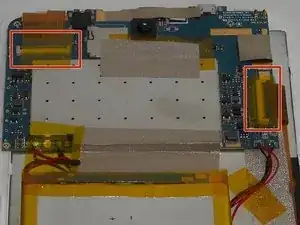

Снимите любые клейкие ленты, прикреплённые к материнской плате.

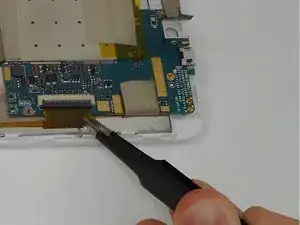

Отсоедините шлейфы, подключённые к материнской плате, с помощью пинцета или пальцев.
Шаг 3
В следующих инструкциях требуется пайка, что может привести к ожогам и повреждению компонентов у новичков. Действуйте с осторожностью.
Для руководства по пайке нажмите здесь.

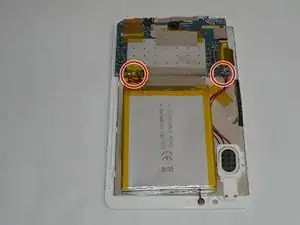

Отпаять все провода, подключённые к материнской плате, чтобы разорвать соединения.
Шаг 4

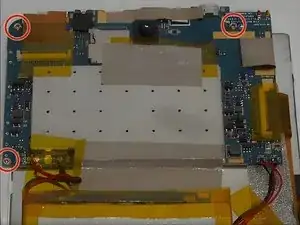

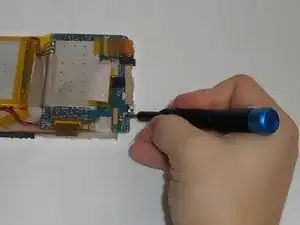

Используйте отвертку Phillips #00, чтобы выкрутить все три винта 0.8, удерживающие материнскую плату на месте.

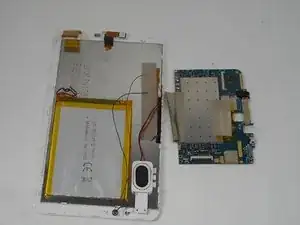

Снимите материнскую плату.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
