Замена динамика Nextbook 8

Используйте пластиковый инструмент для вскрытия, чтобы снять заднюю крышку. Осторожно вставьте инструмент между передним стеклом и задней крышкой.

Проводите инструментом вдоль края, чтобы отщёлкнуть заднюю крышку.

Полезно иметь дополнительный инструмент, который можно вставить в щель и держать заднюю крышку отставленной от стекла, пока вы проводите другим инструментом.

Снимите ленту, закрывающую материнскую плату.

Снимите серебристую ленту, фиксирующую белые шлейфы к аккумулятору.

Используйте лопаточку, чтобы осторожно отсоединить разъём батареи от материнской платы.

При работе с электроникой важно выбирать инструмент, защищённый от электростатического разряда, чтобы избежать случайного повреждения устройства. По возможности используйте обычную чёрную нейлоновую лопаточку или пластиковый инструмент для вскрытия.

С помощью лопаточки поднимите чёрную защёлку на двух ZIF-разъёмах, расположенных над аккумулятором.

Вытяните шлейфы из разъёмов пинцетом или двумя пальцами.

Используя плоский конец лопаточки, осторожно подденьте лопаточку под аккумулятор и приподнимите его с устройства.

Аккумулятор очень податлив, поэтому не пытайтесь вытащить его за один раз.

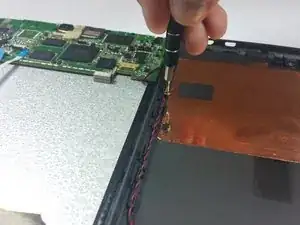

Используйте маленькую крестовую отвёртку, чтобы выкрутить винт 0,116 дюйма, удерживающий красный и чёрный провода на внутренней стороне задней крышки.

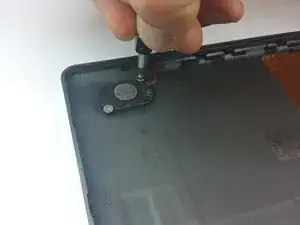

Снимите два винта 0,116 дюйма, удерживающие узел динамика на месте.

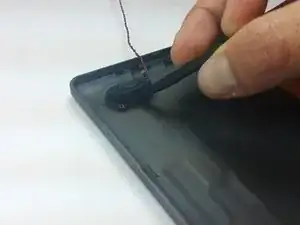

Осторожно подденьте динамик со стороны задней крышки с помощью лопаточки.

Примечание: динамик приклеен к задней крышке, поэтому придётся приложить усилия, чтобы его оторвать.

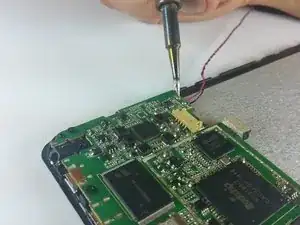

Используйте инструмент для паьки, чтобы удалить припой, фиксирующий красный и чёрный провода динамика на материнской плате.

Если у вас нет инструмента для выпаивания, вы можете использовать паяльный пистолет, чтобы удалить старый припой.

Осторожно: паяльные пистолеты нагреваются до очень высокой температуры.

Используйте паяльный пистолет, чтобы припаяать новые провода динамика к материнской плате там, где были подключены оригинальные провода.

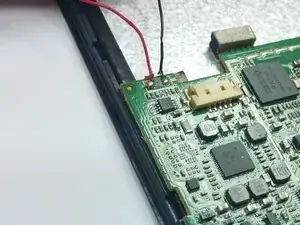

Убедитесь, что вы подключили красный провод к положительной клемме справа, а чёрный провод к отрицательной клемме слева.
