Замена материнской платы NeuTab N7 Pro
В этом руководстве мы будем снимать материнскую плату. Материнская плата - это печатная плата, содержащая основные компоненты планшета. Она соединяет основные аксессуары, такие как камера, аккумулятор и экран. Следуя этому руководству, вы сможете успешно заменить материнскую плату в вашем планшете NeuTab N7 Pro.
Шаг 1
Выключите устройство перед началом разборки.
Вставьте пластиковый инструмент для открытия и аккуратно отведите заднюю крышку от устройства, медленно перемещая пластиковый инструмент вдоль устройства.
Шаг 2

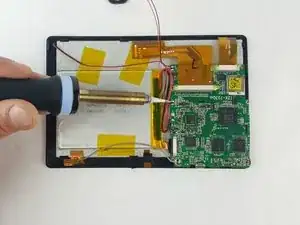

Используйте паяльный аппарат для отделения всех припаянных проводов от материнской платы.
Для полного руководства по пайке нажмите здесь.
Шаг 3

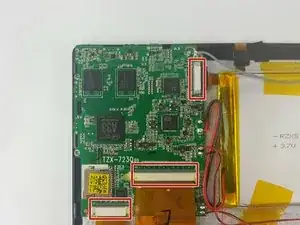

Используйте лопатку, чтобы осторожно освободить защелки на трех соединителях ZIF, крепящих шлейфы к материнской плате.
Аккуратно вытяните шлейфы с помощью пинцета.
Шаг 4

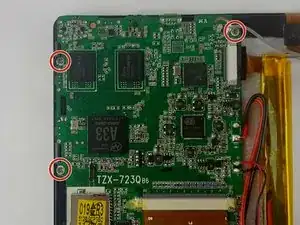

Используйте отвертку Phillips #J0, чтобы удалить три винта размером 1 мм с материнской платы.

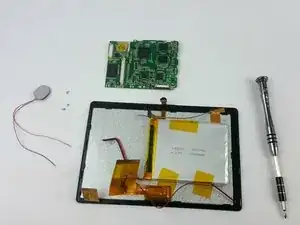

Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
