Замена стекла Nextbook 8

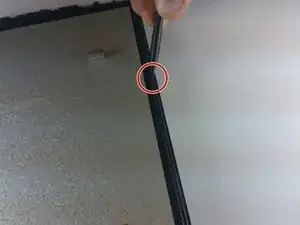

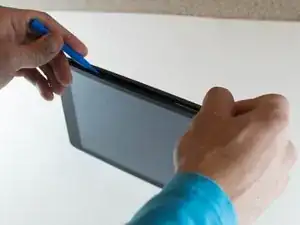

Используйте пластиковый инструмент для вскрытия, чтобы снять заднюю крышку. Осторожно вставьте инструмент между передним стеклом и задней крышкой.

Сдвигайте инструмент вдоль кромки, чтобы отвести заднюю крышку.

Полезно иметь дополнительный инструмент, чтобы зафиксировать щель и удерживать заднюю крышку от стекла, пока вы двигаете другим инструментом.

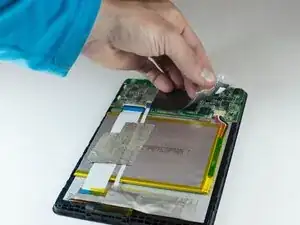

Снимите ленту, перекрывающую материнскую плату.

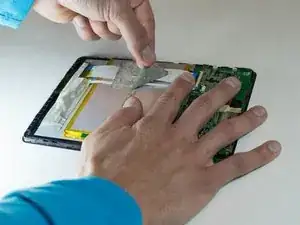

Снимите серебристую ленту, удерживающую белые плоские шлейфы на батарее.

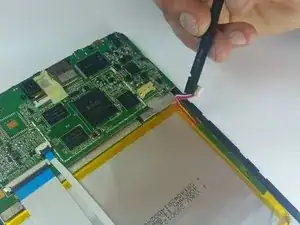

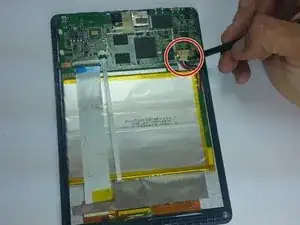

Используйте лопатку, чтобы аккуратно отсоединить разъем батареи от материнской платы.

При работе с электроникой важно выбирать инструменты с защитой от статического электричества (ESD), чтобы избежать случайного повреждения устройства. По возможности используйте обычную чёрную нейлоновую лопатку или пластиковый инструмент для вскрытия.

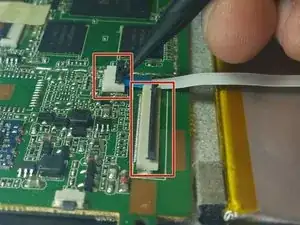

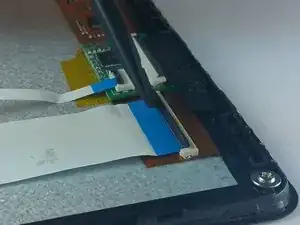

Используйте лопатку, чтобы приподнять чёрную планку на двух ZIF-разъёмах, расположенных над батареей.

Вытяните плоские шлейфы из разъёмов пинцетом или двумя пальцами.

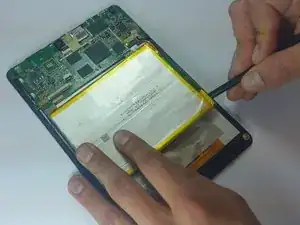

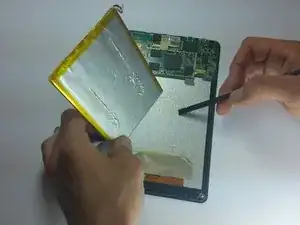

Используя плоский конец лопатки, аккуратно подденьте лопатку под батарею и приподнимите её, чтобы снять с устройства.

Батарея очень податлива, поэтому не пытайтесь оторвать её сразу целиком.

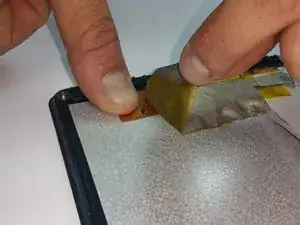

Снимите серебристую и золотистую наклейку в нижней части устройства.

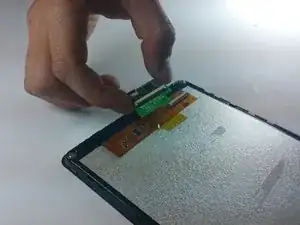

Удерживайте коричневую печатную плату пальцем, пока снимаете наклейку.

Используйте лопатку, чтобы приподнять чёрные защёлки на трёх ZIF-разъёмах.

Используйте пинцет с защитой от статического электричества, чтобы вытащить плоские шлейфы из трёх разъёмов.

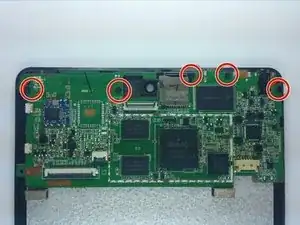

Снимите 5 чёрных винтов на материнской плате.

Аккуратно приподнимите материнскую плату и снимите её с устройства.

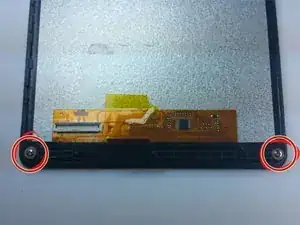

Снимите два винта, удерживающие кронштейны.

Снимите два серебристых кронштейна, удерживающих экран.

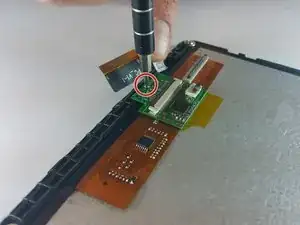

Снимите один серебристый винт с небольшой зелёной печатной платы в нижней части устройства.

Отложите небольшую плату в сторону на время.

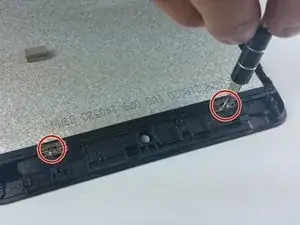

Снимите два серебристых винта с нижней части устройства.

Положив устройство лицевой стороной вниз, используйте лопатку, чтобы приподнять экран от стекла с правой стороны.

Отделите стекло от сенсорного экрана.
