Замена задней камеры Lenovo Miix 2

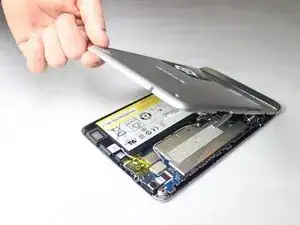

Снимите заднюю крышку планшета, вставив нейлоновую или металлическую лопатку в маленькое отверстие между экраном и задней крышкой рядом с кнопкой регулировки громкости. Проведите инструментом вдоль кромки планшета, чтобы освободить внутренние защёлки.

Придётся приложить значительную силу, но поддевайте осторожно, чтобы не повредить защёлки или внутренние элементы.

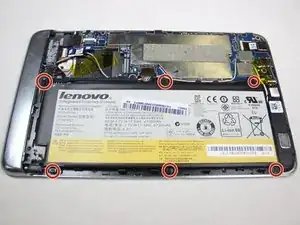

Открутите шесть винтов длиной 3 мм вокруг отсека батареи крестовой отвёрткой Phillips #0.

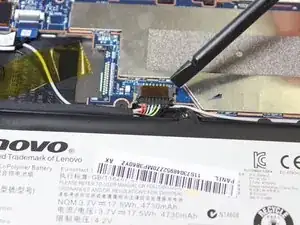

С помощью пластиковой лопатки медленно отожмите каждую сторону разъёма аккумулятора (вперёд и назад несколько раз), чтобы вынуть его из гнезда на материнской плате.

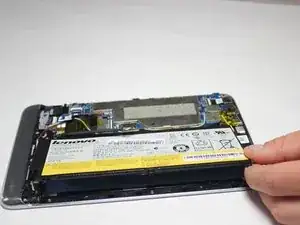

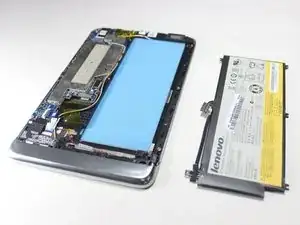

Снимите аккумулятор, поддев его пальцами или пластиковым инструментом для вскрытия.

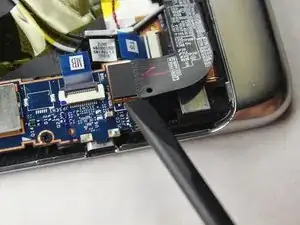

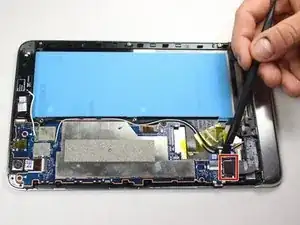

Найдите разъём кабеля ЖК-дисплея и аккуратно подденьте его прямо вверх лопаткой.

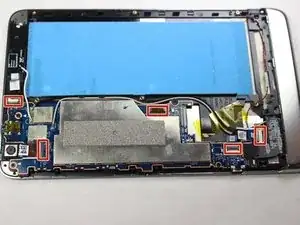

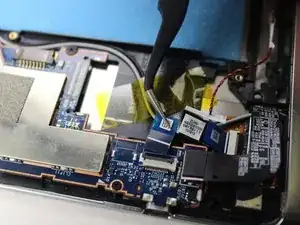

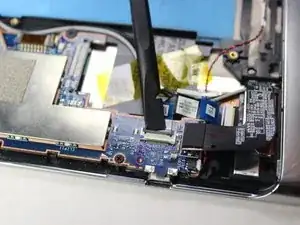

Снимите 5 ленточных кабелей. Используйте кончик лопатки, чтобы откинуть фиксирующую пластину, поднимая за шарнир, а не за сам разъём, затем выньте кабель из разъёма.

Пластины и разъёмы могут различаться по цвету.

После поднятия шарнира ленточный кабель должен сниматься без усилий.

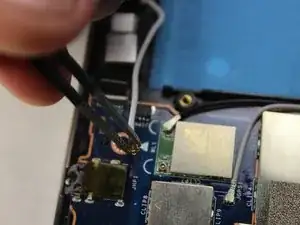

Снимите 3 антенных кабеля пинцетом, медленно подтягивая их вверх.

Мы обнаружили, что лучше всего подходит подъём с лёгким поворотом.

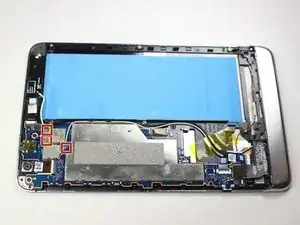

Открутите четыре винта 1.6 мм с наконечником J0.

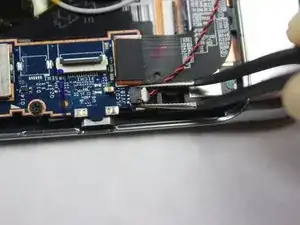

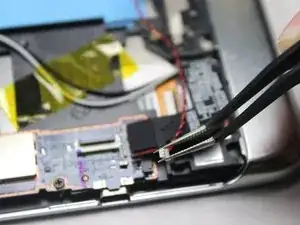

Снимите красный и чёрный кабель пинцетом, аккуратно сдвинув разъём вправо.

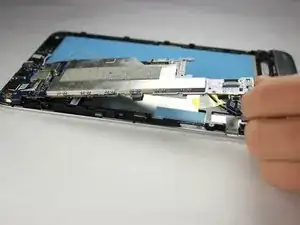

Поднимите материнскую плату из корпуса планшета.

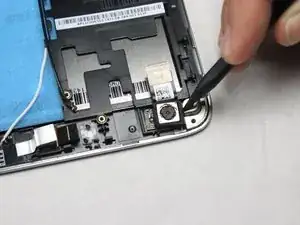

Освободите резиновый корпус вокруг камеры, аккуратно поддев его лопаткой.

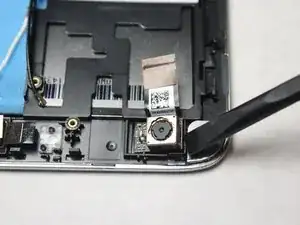

Снимите резиновый корпус с камеры пинцетом.

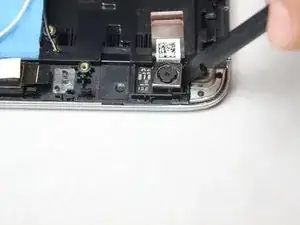

Извлеките камеру, осторожно поддев её лопаткой.
