Замена динамика iDea USA CT702

Положите планшет на стол так, чтобы отверстия были обращены к вам.

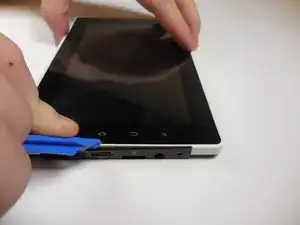

Используйте ноготь или пластиковую открывалку, чтобы аккуратно отжать черную панель вокруг отверстий.

Действуйте осторожно и не торопитесь.

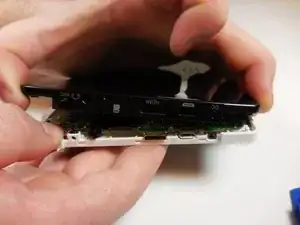

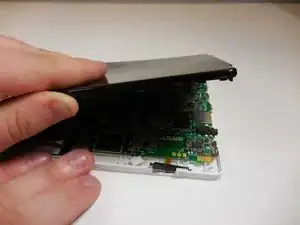

Используйте пальцы, чтобы отжать оставшуюся часть задней крышки; медленно прикладывайте усилие с каждой стороны, чтобы разъединить все защелки.

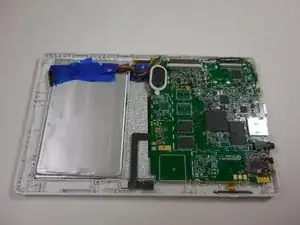

После снятия задней крышки устройство должно выглядеть следующим образом.

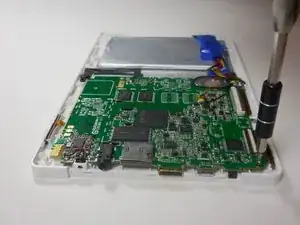

Снимите материнскую плату, открутив четыре винта длиной 4 мм по краям платы с помощью крестовой отвертки 00.

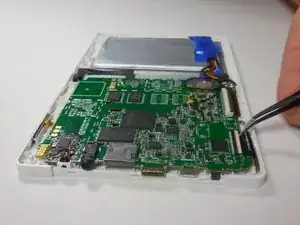

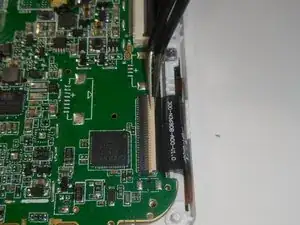

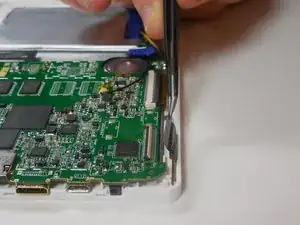

После снятия четырех винтов отсоедините два шлейфа: чтобы отключить шлейф, поднимите пластиковую защелку, закрывающую провод.

Когда защелка окажется в верхнем положении, аккуратно извлеките шлейф из разъема.

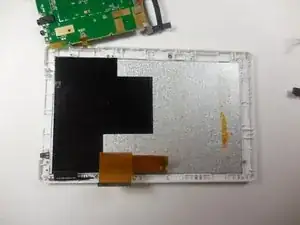

После отключения шлейфов аккуратно поднимите материнскую плату и переверните её.

Не все провода были отключены от материнской платы. Будьте осторожны, чтобы не повредить оставшиеся соединения.

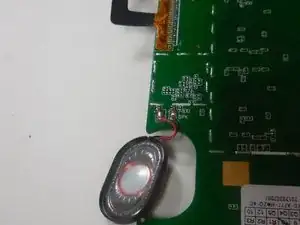

Динамик расположен у края материнской платы. Чтобы удалить его, потребуется припаять соединения динамика.

На Вашем динамике может быть сетчатая крышка и он может отличаться от изображенного на фото.

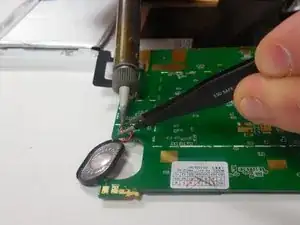

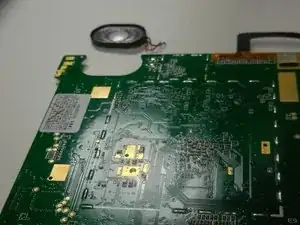

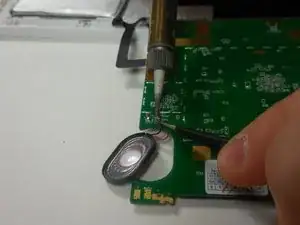

Чтобы разъединить паяные соединения, прижмите нагретый паяльник к концу провода в месте соединения с материнской платой. Одновременно используйте пинцет, чтобы аккуратно потянуть провод в сторону от соединения.

Чтобы подключить новый динамик, припаяйте провода нового динамика к материнской плате.

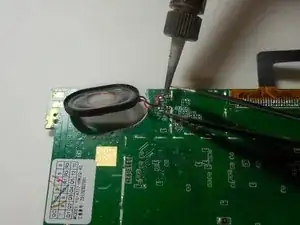

Аккуратно приложите конец нового провода к контактной площадке и с помощью паяльника расплавьте припой, чтобы соединить провод.

Необходимо выполнить это для обоих контактов динамика.

После подключения нового динамика аккуратно поднимите материнскую плату и установите её обратно в корпус. Убедитесь, что отверстия совпадают, чтобы можно было прикрепить плату винтами.

Убедитесь, что динамик находится на своем месте, прежде чем закручивать устройство обратно.

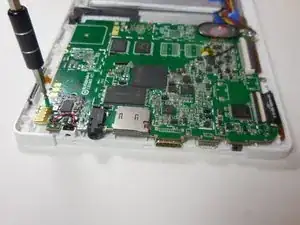

Используйте крестовую отвертку 00, чтобы закрутить четыре винта длиной 4 мм по краю материнской платы.

После закручивания материнской платы подключите шлейфы обратно к разъемам.

Для этого вставьте шлейф в разъем и защелкните фиксаторы, чтобы надежно зафиксировать их на месте.

Чтобы установить заднюю крышку, выполните первые три шага в обратном порядке.
