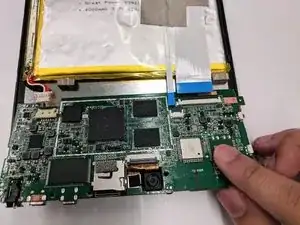

Замена материнской платы iDeaUSA CT8

В случаях, когда устройство не отвечает, это руководство поможет вам заменить материнскую плату.

Шаг 1

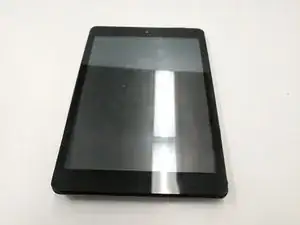

Поместите планшет на ровную поверхность экраном вверх.

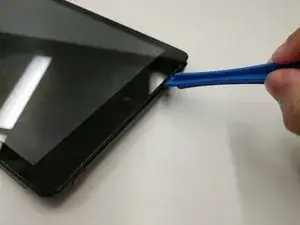

Начинайте с портов, используйте пластиковые инструменты для открывания, чтобы снять заднюю крышку планшета с верхней половины.

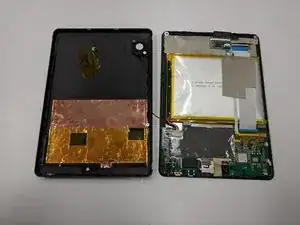

Осторожно обращайте внимание на провод, соединяющий динамик и материнскую плату, разместите переднюю и заднюю части планшета близко друг к другу.

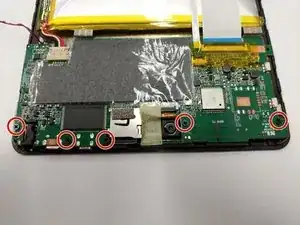

Найдите пять черных винтов диаметром 3,5 мм на материнской плате.

Используйте отвертку Philips #00, чтобы удалить винты, положите их в подходящее место.

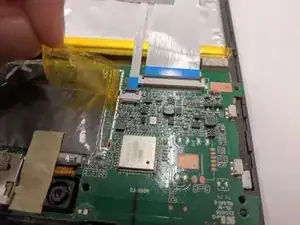

Осторожно снимите ленту, закрывающую печатные платы и синие ленты. Ленту можно выбросить или сохранить для повторного использования.

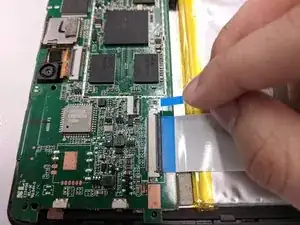

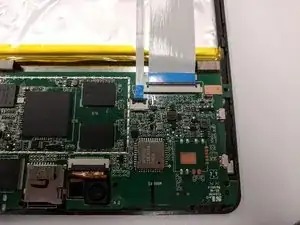

После удаления ленты теперь доступны два синих шлейфа. Чтобы отключить, аккуратно поднимите пластиковые вкладки ZIF, закрывающие шлейфы.

После поднятия вкладки шлейфы можно аккуратно вытащить из разъемов.

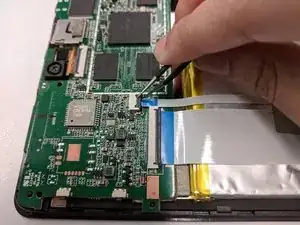

Чтобы не сломать или не повредить пластиковые вкладки ZIF, рекомендуется использовать пинцет.

Найдите два провода, соединяющие динамик с материнской платой.

Используйте паяльник, чтобы отпаять красный и черный провода от их разъемов.

При сборке припаяйте провода динамика обратно на место.

Отключите провода, соединяющие батарею с материнской платой.

Начинайте с боков и аккуратно покачивайте соединение, пока оно не станет достаточно свободным для вытаскивания.
