Замена материнской платы и разъема карты памяти PDA Handspring Visor Deluxe
Используйте это руководство для замены материнской платы.
Шаг 1
Снимите верхнюю крышку экрана, освободив верхний зажим от корпуса устройства.
Шаг 2
Выньте стилус из верхнего правого угла устройства.
Шаг 3
Сдвиньте крышку картриджа памяти вверх и снимите ее с устройства.
Шаг 4
Снимите крышку батареи, освободив зажим от корпуса устройства.
Шаг 5
Уберите батареи из устройства.
Шаг 6
Открутите четыре винта длиной 2.94 мм с помощью отвертки Phillips #00.
На одном конце оригинального стилуса находится отвёртка мини формата #00, которую можно открутить.
Шаг 7
Используйте лопатку, чтобы открыть корпус, прилагая усилие к 4 зажимам по обеим сторонам устройства.
Будьте осторожны при открытии корпуса, так как между двумя половинами находится гибкая лента.
Шаг 8
Отсоедините гибкую ленту от материнской платы с помощью пинцета.
Шаг 9
Используя пинцет, снимите кнопку питания с задней крышки.
Шаг 10

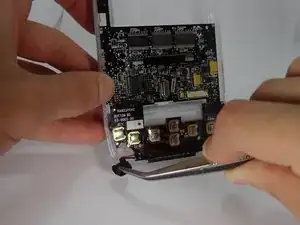

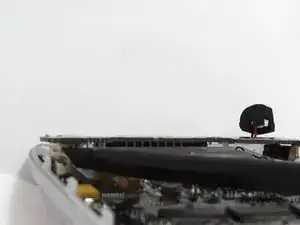

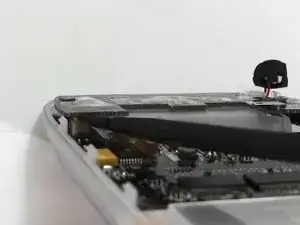

Отсоедините кнопку, используя лопатку, чтобы открутить ее от материнской платы.
Снимите кнопку.
Шаг 11

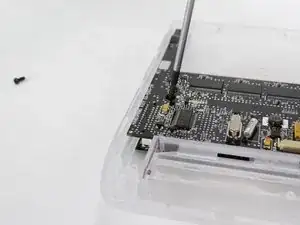

Открутите два винта Phillips #00 длиной 2.94 мм, которые крепят материнскую плату.
Шаг 12

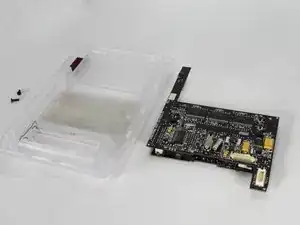

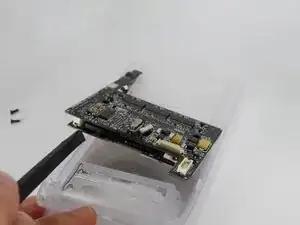

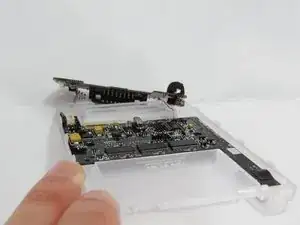

Используйте лопатку, чтобы извлечь материнскую плату из корпуса.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
