Замена батареи Handspring Visor Edge
Если батарее Handspring Visor Edge требуется замена, это руководство покажет, как это сделать и включает рекомендации по технике безопасности. Что такое Handspring Visor Edge? Это устройство из серии Handspring Visor, которое позволяет организовывать важную информацию, такую как контакты, расписания и заметки. Поскольку тип используемой батареи обычно держит заряд около месяца, важно уметь заменить её, когда она перестанет работать. В зависимости от вашего опыта в ремонте это руководство рассчитано как на опытных пользователей, так и на новичков. Тем не менее необходимо быть очень осторожным при работе с этим устройством, так как оно легко ломается при чрезмерном усилии — например, может сломаться откидная крышка или экран. Сама батарея также представляет пожарный риск при повреждении, поэтому перед началом убедитесь, что батарея не повреждена.
Шаг 1
Откройте Visor Edge, положив экран и внутреннюю часть откидной крышки лицевой стороной вниз на ровную поверхность, например стол.
На задней части КПК есть защёлка, соединяющая откидную крышку с устройством. Аккуратно нажмите на эту защёлку, пытаясь сдвинуть крышку вверх по поверхности, затем разъедините детали, полностью отделив их.
Не тяните и не дергайте откидную крышку в попытке снять её с КПК — это может привести к поломке крышки и повреждению устройства.
Для сборки обратно нажмите вниз на откидную крышку в месте, где на КПК есть выемка, указывающая на соединение деталей. Нажмите на крышку, пока она не защёлкнется.
Шаг 2
Удалите шесть винтов Phillips длиной 4,1 мм с задней панели, используя отвертку Phillips #00.
Шаг 3
Снимите серую заднюю панель с КПК.
Шаг 4
Удалите четыре винта Philips длиной 2,6 мм, расположенные по сторонам рамки.
Удалите винт Philips длиной 3,9 мм, удерживающий держатель стилуса на рамке.
Шаг 5
Удалите четыре винта Philips длиной 2,6 мм на верхней и нижней части рамки.
Шаг 6

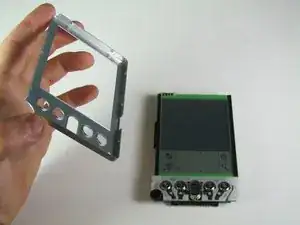

Аккуратно снимите белую рамку с задней части КПК.
Шаг 7
Аккуратно снимите переднюю крышку.
Шаг 8

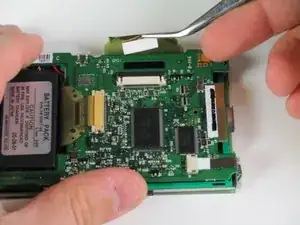

Аккуратно с помощью пальца или пинцета отведите коричневую защёлку от стороны печатной платы, удерживающей ленточный кабель.
Снимите ленточный кабель пинцетом.
Шаг 9

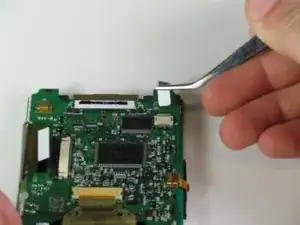

Используя пинцет, оттяните ленточный кабель в верхней части устройства.
Тяните за белую часть ленты, чтобы избежать разрыва.
Шаг 10

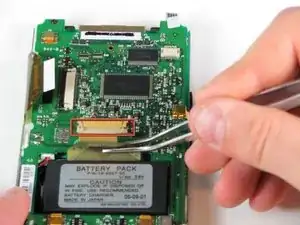

Используя ту же технику, что и с другими лентами, найдите и отсоедините ленточный кабель над аккумуляторным блоком.
Шаг 11
Все ленточные кабели должны быть отсоединены от материнской платы.
Удалите четыре винта Phillips #00 длиной 3,6 мм, расположенные в каждом углу устройства.
Шаг 12

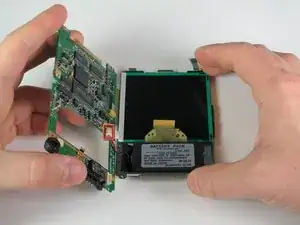

Осторожно разъедините печатную плату и экран. (Будьте внимательны к припаянным проводам при разделении)
Будьте осторожны, чтобы не повредить припаянные провода, соединяющие печатную плату с аккумуляторным блоком.

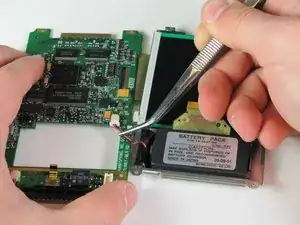

Отсоедините провод, соединяющий аккумуляторный блок с материнской платой, с помощью пинцета.
Шаг 13

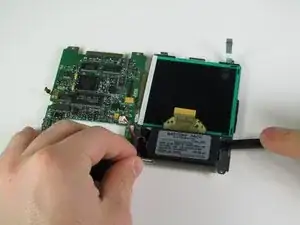

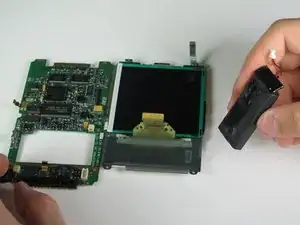

Подденьте лопаткой аккумулятор, чтобы оторвать его от клея.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке. Утилизируйте электроотходы через переработчика, сертифицированного по R2 или e-Stewards.
Перевод руководства с ifixit.com
