Замена кнопок Dell Axim X30
На передней панели Dell Axim X30 под основным экраном расположены 5 кнопок. В этом руководстве описана замена кнопки «Домой», кнопки сообщений, навигационной кнопки, кнопки контактов и кнопки календаря.
Шаг 1

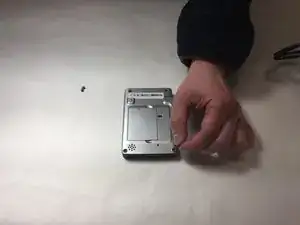

Снимите четыре резиновые ножки пальцами.
Шаг 2

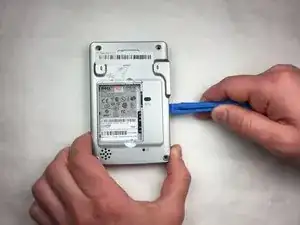

Вставьте нейлоновую лопатку в паз фиксатора крышки батарейного отсека и извлеките батарею из устройства.
Шаг 3

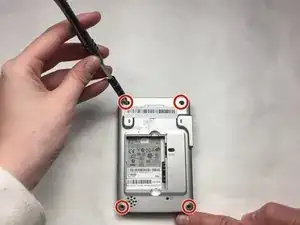

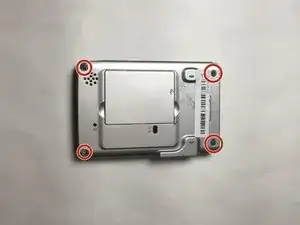

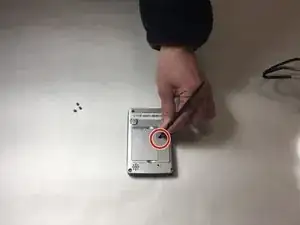

Удалите четыре винта JIS #0 длиной 12.7 мм.
Шаг 4

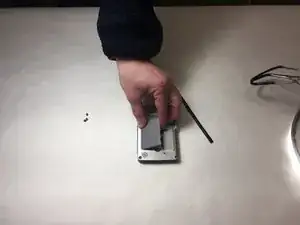

Снимите заднюю панель с помощью пластикового инструмента для раскрытия. Ведите инструмент по кромке устройства по всему периметру.
Задняя панель легко отщёлкивается.
Шаг 5

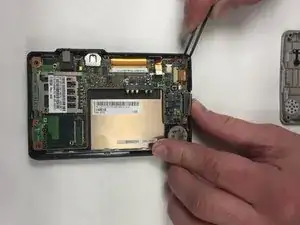

Отключите ленточные шлейфы.
При отключении может потребоваться небольшое усилие.
Отсоедините красно-белый проводной разъём динамика и батареи материнской платы.
Шаг 6

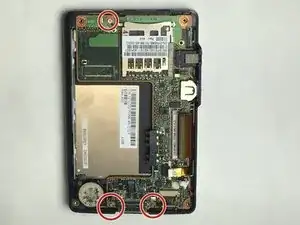

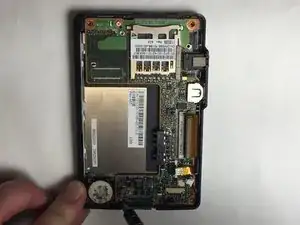

Удалите три винта JIS #0 длиной 12.7 мм.
Шаг 7

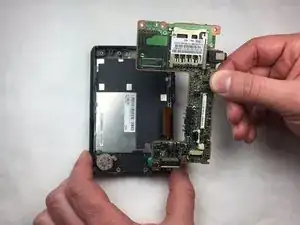

Осторожно извлеките материнскую плату.
Шаг 8

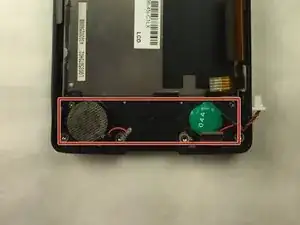

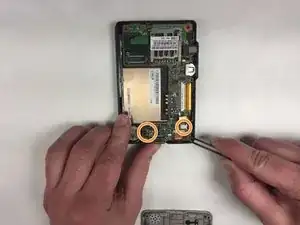

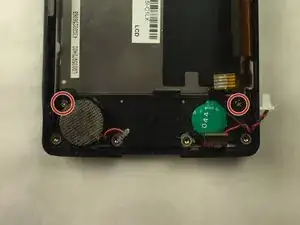

Снимите два винта 9.6 мм у динамика и зелёной батареи с помощью отвертки JIS #0.
Шаг 9

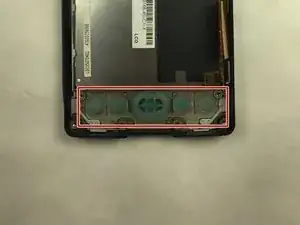

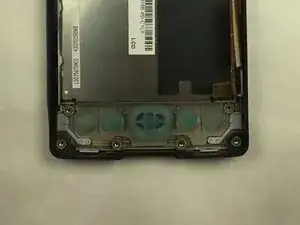

Снимите чёрную пластиковую плату.
Шаг 10

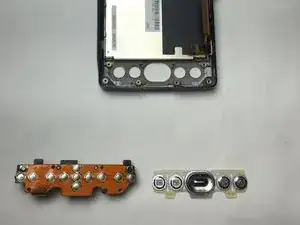

Снимите серые и зелёные мембранные кнопки.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
