Замена материнской платы Casio Cassiopeia E-125

Переверните устройство на заднюю сторону.

Переведите небольшой переключатель на задней панели в положение «MAIN».

Сдвиньте крышку батарейного отсека вниз.

Снимите крышку батарейного отсека.

Потяните за чёрную язычок, чтобы извлечь батарею.

Используйте крестовую отвёртку Phillips #00, чтобы выкрутить два винта возле верхней части устройства.

Используйте крестовую отвёртку Phillips #00, чтобы выкрутить два винта, находящиеся внутри отсека для батареи.

Используйте лопаточку или инструмент для вскрытия, чтобы разъединить две половины корпуса.

Подденьте и разъедините две половины корпуса при помощи инструмента для вскрытия.

Возможен риск повреждения устройства. Не тяните провода, соединяющие наружный корпус.

Разложите две половины наружного корпуса рядом с центральными компонентами, как показано.

Используйте крестовую отвёртку Phillips #00, чтобы выкрутить три винта в углах экрана.

Поднимите защёлку на материнской плате и извлеките ленточный кабель.

После отсоединения ленточного кабеля сенсорный экран полностью отделён от устройства.

Найдите небольшой серый ленточный кабель в нижней части устройства. Он должен располагаться выше посадочного места батареи. Сожмите обе стороны ленточного кабеля и вытащите его.

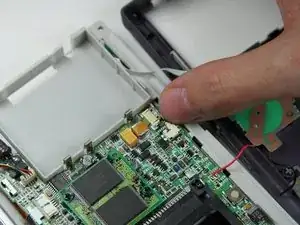

Найдите разноцветный провод на материнской плате рядом с отсеком для батареи. Потяните провод за основание и поднимите, чтобы снять.

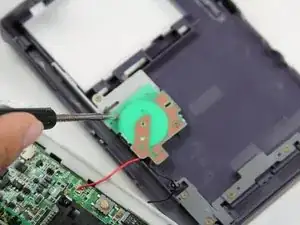

Используйте крестовую отвёртку Phillips #00, чтобы выкрутить два винта с зелёной печатной платы на задней части корпуса.

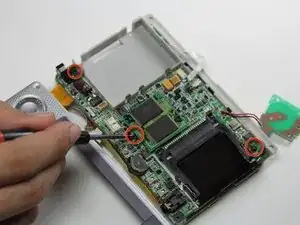

Снимите три винта на материнской плате, показанные на изображении, используя крестовую отвёртку Phillips #00.

Внимание: не повреждайте ленточные кабели на материнской плате, это может привести к повреждению устройства.

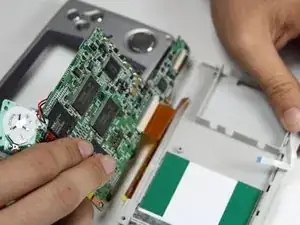

Переверните материнскую плату к передней крышке, чтобы открыть расположенные под ней ленточные кабели.

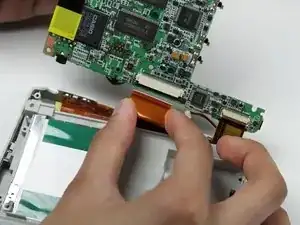

Найдите два ленточных кабеля на материнской плате. Выберите один для снятия первым, сожмите по обеим сторонам и вытяните его. Повторите то же для второго кабеля.
