Замена экрана Dell Axim X30
Замена экрана несложна. Следуя шагам, изложенным в этом руководстве, Вы сможете снять необходимые детали с устройства, чтобы быстро получить доступ к экрану. Обратите внимание, что некоторые оттяжные язычки на плате требуют усилия при снятии и повторной установке. Будьте осторожны, чтобы не порвать эти элементы!
Шаг 1

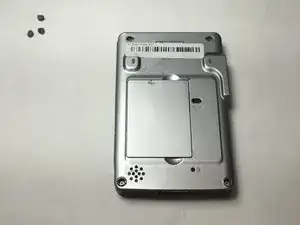

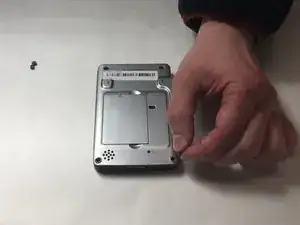

Снимите четыре резиновые ножки пальцами.
Шаг 2

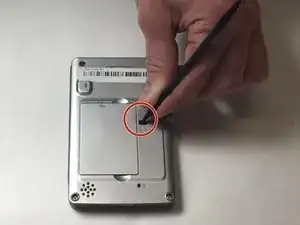

Освободите батарею, вставив нейлоновую лопатку в защёлку батареи.

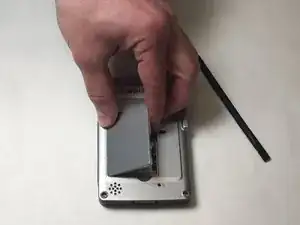

Сдвиньте язычок и потяните батарею вверх для снятия. Используйте выемки для пальцев рядом с батареей.
Шаг 3

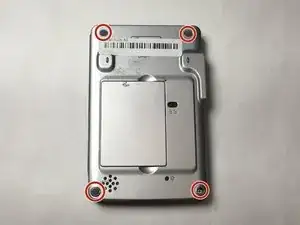

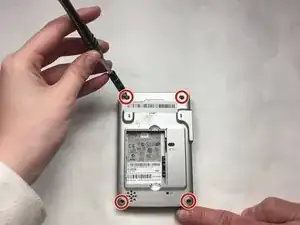

Снимите четыре винта 12.7 мм под резиновыми ножками отверткой JIS #0.
Шаг 4

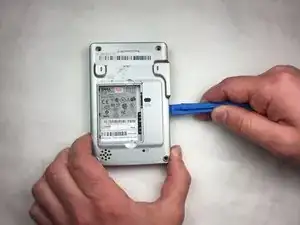

Снимите заднюю панель с помощью пластикового инструмента для открытия. Проводите вдоль кромки устройства по всему периметру.
Задняя панель должна легко отщёлкнуться.
Шаг 5

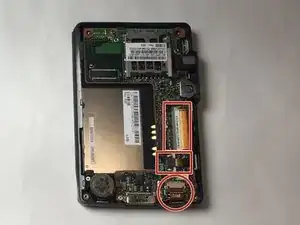

Отключите ленточные шлейфы.
Возможно потребуется небольшое усилие, чтобы их отсоединить.
Отключите красно-белый проводной разъём для динамика и батареи на материнской плате.
Шаг 6

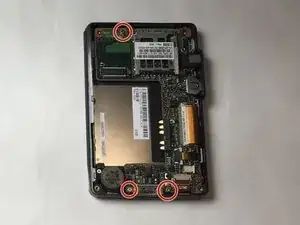

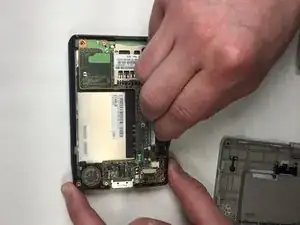

Снимите три винта 12.7 мм отверткой JIS #0.
Шаг 7

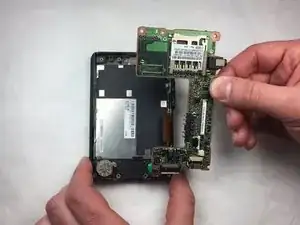

Осторожно извлеките материнскую плату.
Шаг 8

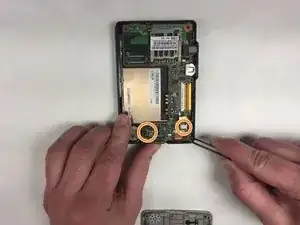

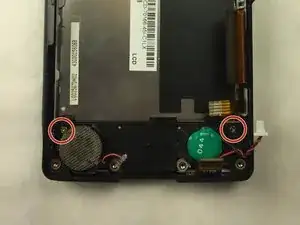

Снимите два винта 9.6 мм у динамика и зелёной батареи отверткой JIS #0.
Шаг 9

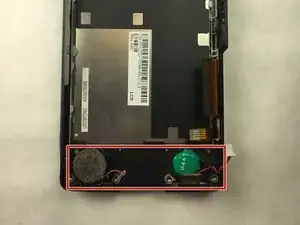

Снимите чёрную пластиковую плату.
Шаг 10

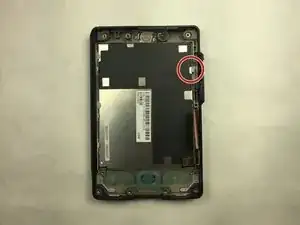

Осторожно надавите на правую пластиковую рамку в месте защёлки, отмеченной на фото.

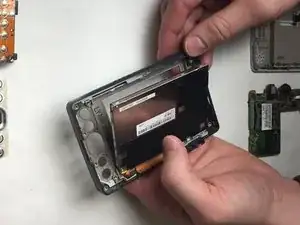

Надавите на нижнюю часть экрана и сдвиньте его в Вашу сторону.
Снимите экран с пластикового корпуса.
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
